Датчики
Функции и защиты
Температура
Таблица 1: Технические данные
4.1 Электромагнитная совместимость (ЭМС)
Инвертеры МСЕ/C отвечают требованиям норматива EN 61800-3 по категории С2, по электромагнитной совместимости.
-
Электромагнитное излучение. Жилые помещения (в некоторых случаях могут потребоваться предохранительные
меры).
-
Направленное излучение. Жилые помещения (в некоторых случаях могут потребоваться предохранительные меры).
5. ЭЛЕКТРОПРОВОДКА
Перед началом обслуживания электрической или механической части изделия следует всегда отключать
напряжение электропитания. Перед тем как открыть аппарат необходимо подождать не менее пяти минут
после его отключения от сети электропитания. Конденсатор промежуточной сети непрерывного
электропитания остается заряженным опасно высоким напряжением даже после отключения
электропитания.
Допускаются только надежные подсоединения к сети электропитания. Устройство должно быть
соединено с заземлением (IEC 536 класс 1, NEC и другие нормативы в этой области).
Проверить, чтобы напряжение и частота, указанные на шильдике МСЕ-22/C, соответствовали
параметрам сети электропитания.
5.1 Подключение к сети электропитания
Соединения между монофазной линией электропитания и МСЕ-22/C выполняется 3-хжильным кабелем (фаза + нейтраль +
заземление). Характеристики электропитания должны отвечать требованиям, указанным в Таблице 1. Входные клеммы
промаркированы надписью LINE LN и стрелкой, указывающей по направлению к клеммам, см. Схему 1.
Минимальное сечение входных и выходных проводов должно обеспечивать правильную затяжку кабельных сальников,
максимальное сечение для зажимов – 4 мм
Сечение, тип и кабелепроводка для питания инвертера и для подключения электронасоса должны выбираться в соответствии
с действующими нормативами. В Таблице 2 указано сечение используемого кабеля. Таблица относится к 3-хжильным
кабелям из ПВХ (фаза + нейтраль + заземление), а также в ней указывается минимальное рекомендуемое сечение в
соответствии с током и длиной кабеля.
Тип датчиков давления
Шкала датчиков
дифференцированного давления
[бар]
Соединение
Защиты
Температура хранения [ºC]

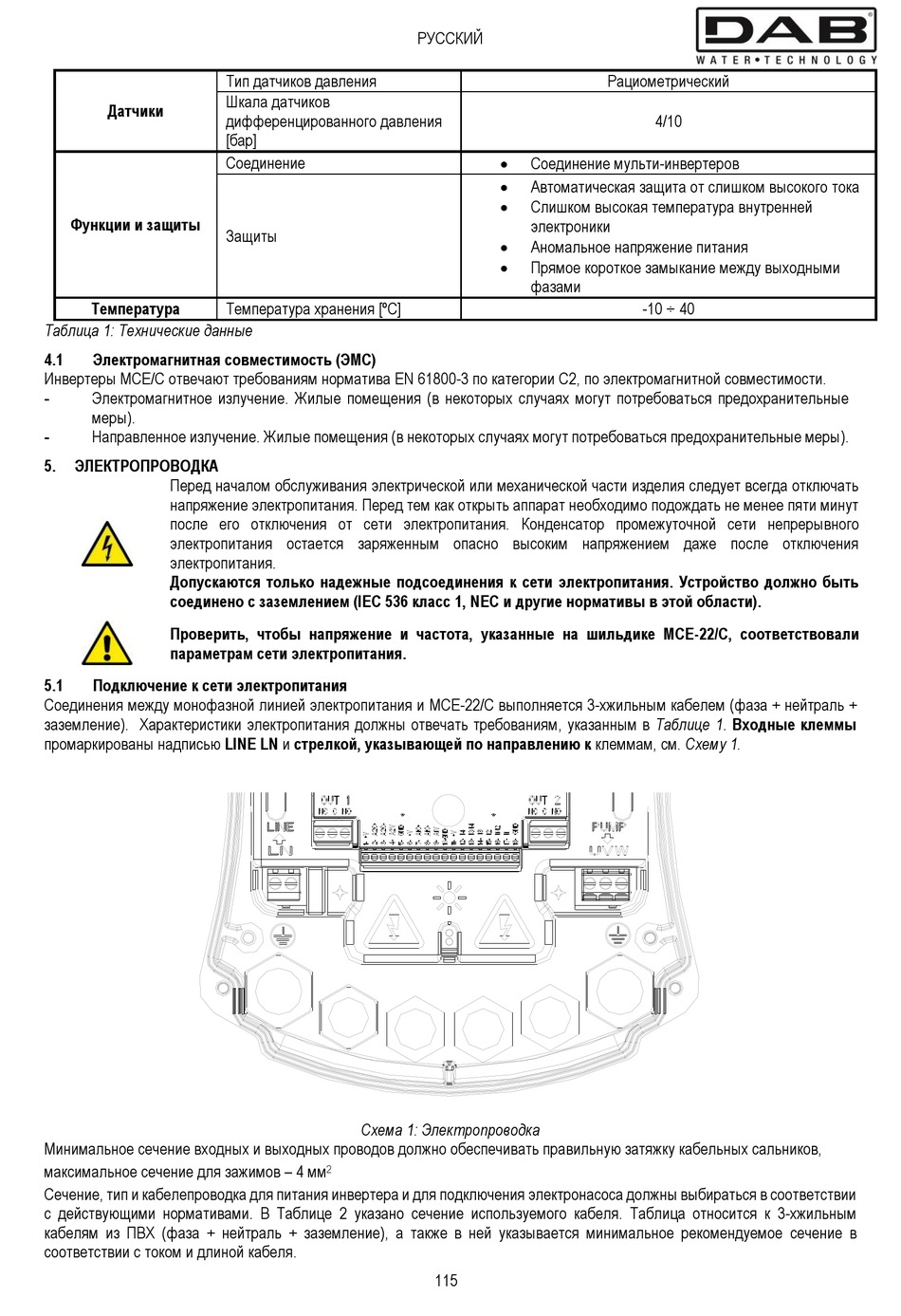

Схема 1: Электропроводка
2
РУССКИЙ

Соединение мульти-инвертеров

Автоматическая защита от слишком высокого тока

Слишком высокая температура внутренней
электроники

Аномальное напряжение питания

Прямое короткое замыкание между выходными
фазами
115
Рациометрический
4/10
-10 ÷ 40
