Le câble présente deux connecteurs différents avec sens de connexion obligé : connecteur pour applications industrielles (DIN
43650) côté capteur et connecteur à 4 pôles côté MCE-22/C.
5.5 Connexions électriques entrées et sorties
Le MCE-22/C est équipé de 3 entrées numériques, 2 entrées CTN pour mesurer les températures de fluide T et T1, une entrée
analogique et 2 sorties numériques afin d'être en mesure de réaliser des solutions d'interface avec les installations plus complexes.
Les Figure 4, 5 et 6 présentent, à titre d'exemple, quelques configurations possibles des entrées et des sorties.
Il suffira à l'installateur de câbler les contacts d'entrée et de sortie souhaités et d'en configurer les fonctions correspondantes selon
les besoins (voir par. 5.5.1, par. 0 et par. 5.5.4).
5.5.1 Entrées logiques
La sérigraphie identifiant les entrées logiques se trouve sur la base du bornier à 18 broches.
- I1 : bornes 16 et 17
- I2 : bornes 15 et 16
- I3 : bornes 13 et 14
- I4 : bornes 12 et 13
La mise sous tension des entrées peut être faite en courant continu ou alternatif. Nous donnons ci-après les caractéristiques
électriques des entrées (voir Tableau 4).
Tension minimum d'allumage [V]
Tension maximum d'arrêt [V]
Tension maximum admissible [V]
Courant absorbé à 12 V [mA]
Section max. du câble acceptée [mm²]
N.B. Les entrées sont pilotables à n'importe quelle polarité (positive ou négative par rapport à leur retour de masse)
Tableau 4: Caractéristiques électriques des entrées
Dans l'exemple proposé Figure 4, on se réfère à la connexion avec contact à sec utilisant la tension interne pour le pilotage des
entrées.
ATTENTION : L'alimentation fournie aux broches 11 et 18 de J5 (bornier à 18 broches) est de 19 Vdc et peut fournir au maximum
50 mA.
Si l'on dispose d'une tension au lieu d'un contact, celle-ci peut être utilisée pour piloter les entrées : il suffira de ne pas utiliser les
bornes +V et GND et de connecter la source de tension respectant les caractéristiques décrites dans le Tableau 4, à l'entrée
désirée.
ATTENTION : les couples d'entrées I1/I2 et I3/I4 ont un pôle en commun pour chaque couple.
FRANÇAIS

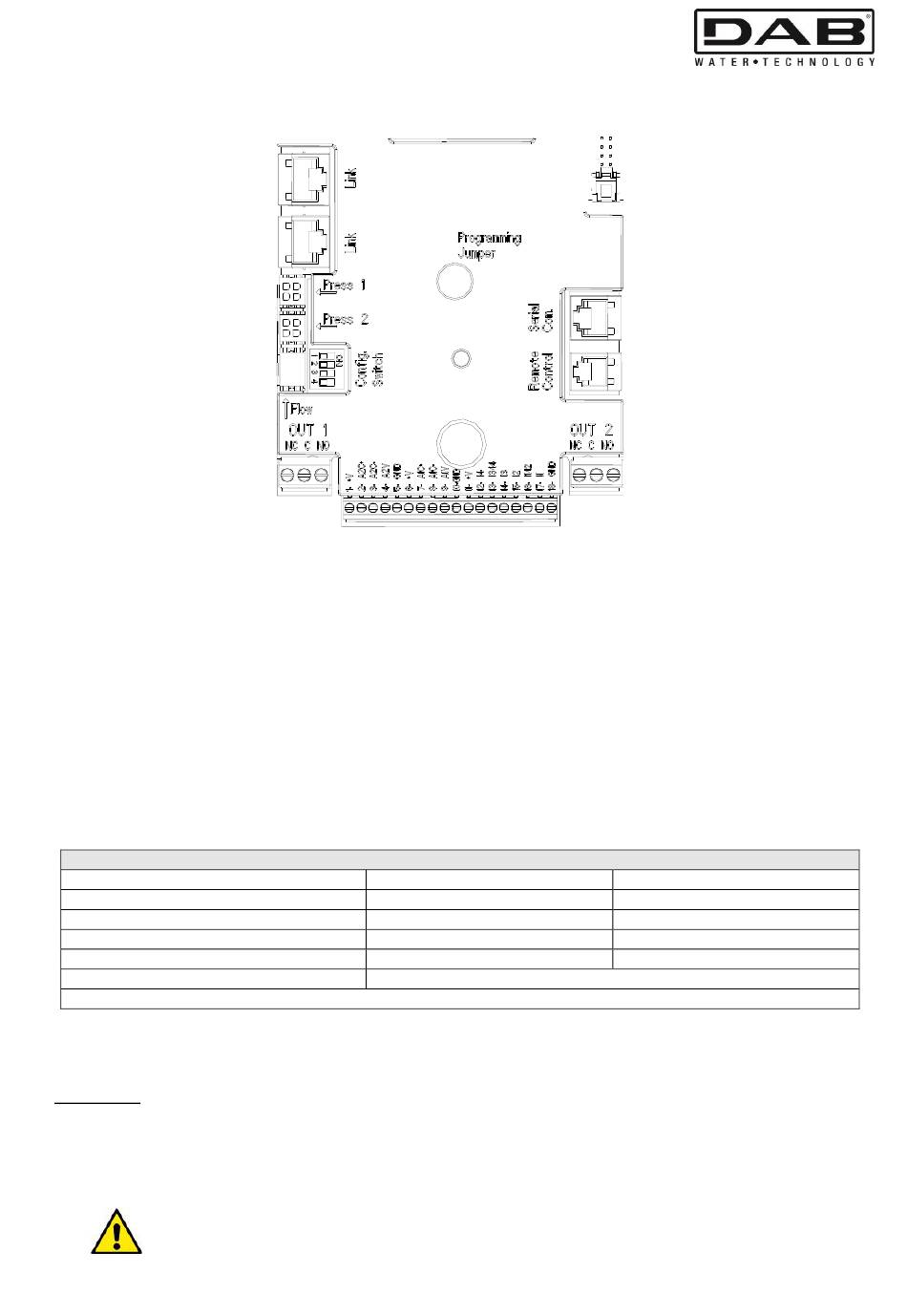

Figure 3: Connexions
Caractéristiques électriques des entrées
Entrées DC [V]
8
2
36
3,3
21
Entrées AC [Vrms]
6
1,5
36
3,3
2,13
