4.1
Compatibilidad electromagnética (EMC)
Los inverters MCE/C cumplen la norma EN 61800-3 categoría C2, respecto a compatibilidad electromagnética.
-
Emisiones electromagnéticas. Ambiente residencial (en algunos casos, podrían ser requeridas medidas de limitación).
-
Emisiones conducidas. Ambiente residencial (en algunos casos, podrían ser requeridas medidas de limitación).
5.
CONEXIONES ELÉCTRICAS
Antes de cualquier intervención en la parte eléctrica o mecánica de la instalación, se desconectará siempre la
corriente eléctrica de red. Antes de abrir el aparato, desconectarlo de la corriente y esperar al menos cinco
minutos. El condensador del circuito intermedio en continua permanece cargado con tensión peligrosamente alta
incluso tras deshabilitar la tensión de red.
Se admiten solo conexiones de red con cables sólidos. El aparato dispondrá de conexión a tierra (IEC 536
clase 1, NEC y otros estándares en mérito).
Comprobar que la tensión y la frecuencia de los datos nominales del MCE-22/C coincidan con los de la
red de alimentación.
5.1
Conexión a la línea de alimentación
La conexión entre la línea de alimentación monofásica y el MCE-22/C se realizará con un cable de 3 conductores (fase + neutro +
tierra). Las características de la alimentación deberán cumplir las indicaciones de la Tabla 1.
Los bornes de entrada son los que están marcados con la palabra LINE LN y una flecha entrante puesta en los mismos, ver Figura
1.
La sección mínima de los cables de entrada y de salida deberá ser tal que garantice un apriete correcto de los sujeta-cables, mientras
que la sección máxima admitida por los bornes es de 4 mm
Tanto la sección como el tipo y la colocación de los cables para la alimentación del inverter y la conexión a la electrobomba deberán
cumplir las normativas en vigor. La Tabla 2 indica la sección del cable a emplear para alimentar el inverter. La tabla se refiere a cables
en PVC de 3 conductores (fase + neutro + tierra) e indica la sección mínima aconsejada en base a la corriente y a la longitud del
cable.
En general, se indica la corriente de la electrobomba en los datos nominales del motor.
La corriente máxima de alimentación del MCE-22/C se calcula en general como doble de la corriente máxima absorbida por la bomba.
Aunque el MCE-22/C incorpore protecciones internas, es aconsejable instalar un interruptor magnetotérmico de protección
dimensionado oportunamente.
ATENCIÓN: El interruptor magnetotérmico de protección y los cables de alimentación del MCE-22/C y de la bomba estarán
dimensionados en relación a la instalación. En el supuesto de que las indicaciones contenidas en el manual no fueran conformes a la
normativa vigente, se deberá respetar lo prescrito en ella.
5.2
Conexión de la electrobomba
La conexión entre el MCE-22/C y la electrobomba será realizada con un cable de 4 conductores (3 fases + tierra).
En la salida se conectará una electrobomba de alimentación trifásica con las características indicadas en la Tabla 1.
Los bornes de salida están marcados con las palabras PUMP UVW y una flecha saliente puesta en los mismos, ver Figura 1.
La tensión nominal de la electrobomba deberá ser igual a la tensión de alimentación del MCE-22/C.
La utilización conectada al MCE-22/C no deberá absorber una corriente superior a la máxima suministrable indicada en la Tabla 1.
Verificar las placas de características y el tipo de conexión (estrella o triángulo) del motor empleado en conformidad a las mencionadas
condiciones.
ESPAÑOL

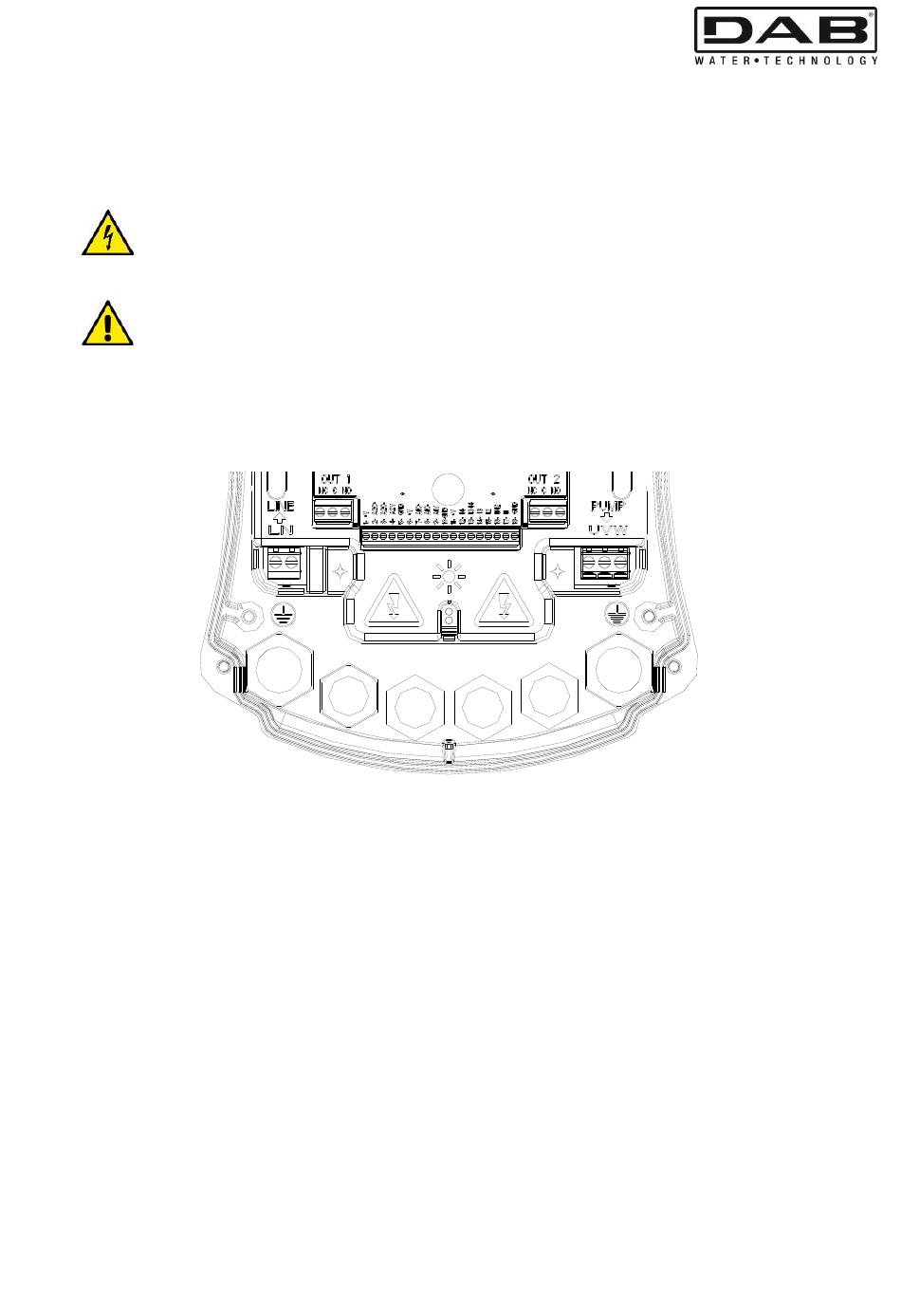

Figura 1: Conexiones eléctricas
2.
83
