5.4
Подсоединение датчика дифференциального давления
МСЕ-22/C допускает два типа датчиков дифференциального давления: логометрический с концом шкалы 4 бар или
логометрический с концом шкалы 10 бар. Кабель должен подсоединяться с одной стороны к датчику и с другой к специальному
порту датчика давления инвертера, промаркированному надписью «Press 1» (см. Схему 3). Кабель имеет два разных вывода с
обязательным типом разъема: индустриальный разъем (DIN 43650) со стороны датчика и 4-хполюсный разъем со стороны МСЕ-
22C.
5.5
Электрические подсоединения вводов и выводов
MCE-22 / C оснащен 3 цифровыми входами, 2 NTC-входами для измерения температуры жидкости T и T1, аналоговым входом
и 2 цифровыми выходами, чтобы иметь возможность выполнить некоторые интерфейсные решения с более сложными
установками.
На Схеме 4, Схеме 5 и Схеме 6 в качестве примера показаны некоторые возможные конфигурации вводов и выводов.
Электромонтажник должен только соединить нужные контакты вводов и выводов и конфигурировать их соответствующие
функции по требованию (см. парагр. 5.5.1, парагр. 5.5.2 и парагр. 5.5.3).
5.5.1
Цифровые вводы
В основании 18-полюсной клеммной колодки приведена схема цифровых вводов:
-
I1: Клеммы 16 и 17
-
I2: Клеммы 15 и 16
-
I3: Клеммы 13 и 14
-
I4: Клеммы 12 и 13
Включение вводов может быть сделано как с прямым током, так с переменным. Ниже приводятся электрические
характеристики вводов (см. Таблицу 4)
Минимальное напряжение включения [В]
Максимальное напряжение выключения [В]
Максимальное допустимое напряжение [В]
Поглощаемый ток при 12 В [мА]
Макс. допустимое сечение кабеля [мм²]
ПРИМЕЧАНИЕ: Вводы управляются любым полюсом (положительным или отрицательным соответственно возврату тока
через корпус).
Таблица 4: Электрические характеристики вводов
В примере, показанном на Схеме 4, описывается соединение с чистым контактом с использованием внутреннего напряжения
для управления вводами.
РУССКИЙ

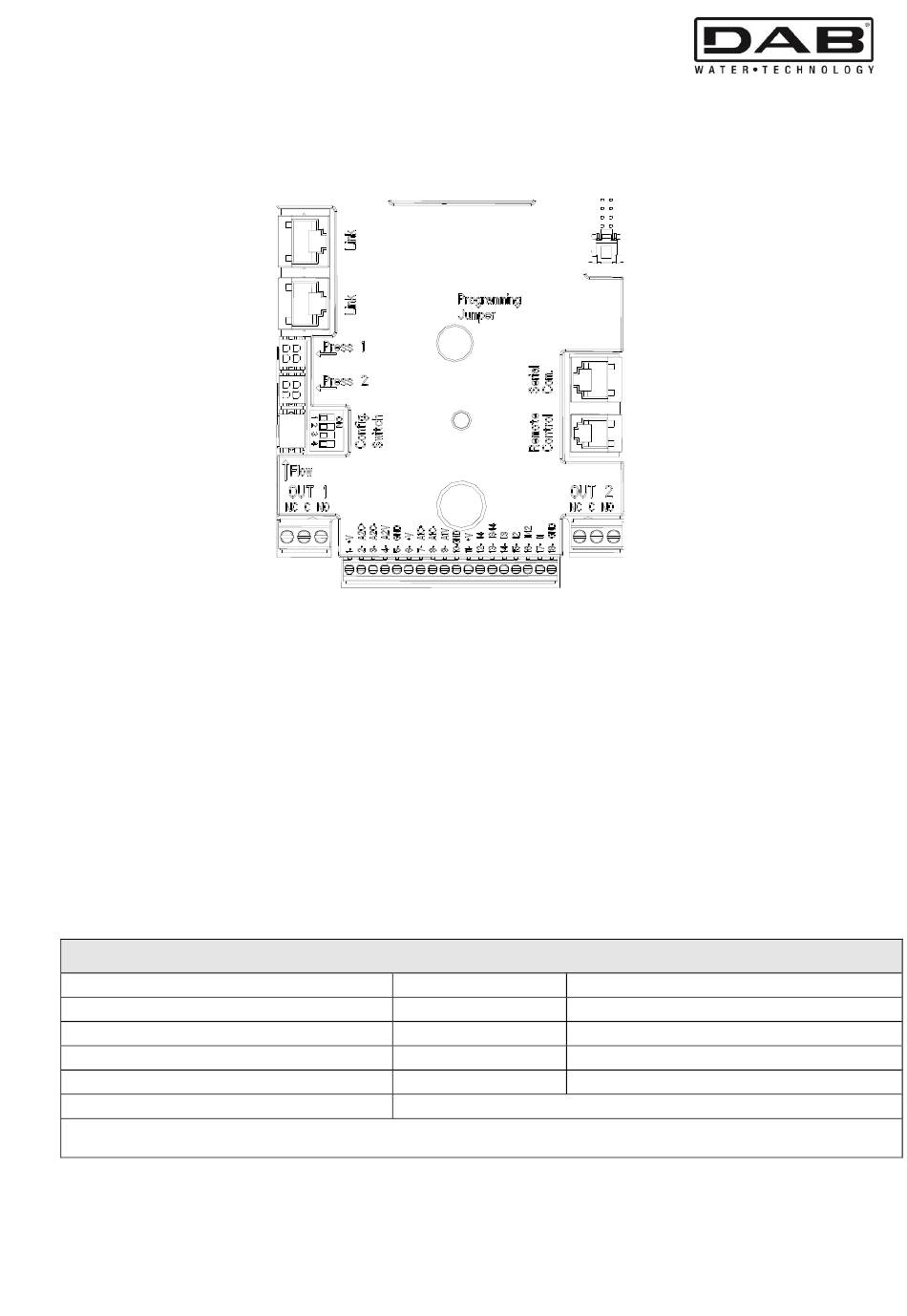

Схема 3: Соединения
Электрические характеристики вводов
Вводы с прям. т. [В]
8
2
36
3,3
2,13
117
Вводы с перем. т. [В скз]
6
1,5
36
3,3
