İşlevler ve korumalar
Sıcaklıklar
Tablo 1:Teknik veriler
4.1

Elektromanyetik Uyumluluk (EMC)

MCE/C inverterleri, elektromanyetik uyumluluk açısından EN 61800-3 standardının C2 kategorisine uyarlar.
-
Elektromanyetik emisyonlar. Konut ortamı (bazı durumlarda sınırlandırıcı önlemlerin alınması gerekebilir).
-
İletkenlik yolu ile oluşan emisyonlar. Konut ortamı (bazı durumlarda sınırlandırıcı önlemlerin alınması gerekebilir).
5. ELEKTRİK BAĞLANTILARI
Tesisin elektrik veya mekanik kısımları üzerinde müdahalede bulunmadan önce daima şebeke gerilimini kesin.
Aparatın gerilimini kestikten sonra, aparatın kendisini açmadan önce en az 5 dakika bekleyin. Sürekli ara devrenin
kondansatörü, şebeke geriliminin kesilmesinden sonra da tehlikeli şekilde yüksek gerilimle yüklü kalır.
Sadece sağlam şekilde kablajlanmış şebeke bağlantılarına izin verilir. Aparat topraklanmış olmalıdır (IEC
536 sınıf 1, NEC ve ilişkin diğer standartlar).
MCE-22/C'nin plaka geriliminin ve frekansının, besleme şebekesininkilere uyduğundan emin olun.
5.1 Besleme Hattına Bağlantı
Monofaz besleme hattı ve MCE-22/C arasındaki bağlantı, 3 kondüktörlü (faz + nötr + toprak) bir kablo ile gerçekleştirilmelidir.
Beslemenin özellikleri, Tablo 1 içinde belirtilenleri karşılayabilmelidir.
Giriş klemensleri, LINE LN yazısı ve klemenslere giren ok bir ok işaretlenmiştir; bakınız Resim 1.
Giriş ve çıkış kablolarının minimum kesiti, kablo kenetlerinin doğru kilitlenmesini sağlamaya uygun olmalıdır; klemensler tarafından
kabul edilen maksimum kesit ise, 4mm
İnverterin beslenmesi ve elektro pompaya bağlantı için kabloların kesiti, tipi ve döşenmesi, yürürlükteki kurallara göre seçilmelidir.
Tablo 2, inverterin beslenmesi için kullanılacak kablonun kesiti hakkında bilgi sunar. Tablo, 3 kondüktörlü (faz + nötr + toprak) PVC
kablolara ilişkindir ve akıma ve kablonun uzunluğuna göre tavsiye edilen minimum kesiti ifade eder.
Elektro pompadaki akım, genelde motorun plaka verilerinde belirtilmiştir.
MCE-22/C'ye yönelik maksimum besleme akımı, genelde pompa tarafından emilen maksimum akımın iki katı olarak hesaplanabilir.
MCE-22/C, önceden kendi dahili korumaları ile donatılmış olsa da uygun şekilde boyutlandırılmış bir manyetotermik koruma şalterinin
kurulması tavsiye edilir.
DİKKAT: MCE-22/C'nin ve pompanın manyetotermik koruma şalteri ve besleme kabloları, tesise göre boyutlandırılmalıdır; kılavuzda
sunulan bilgilerin, yürürlükteki kurallar ile çelişkili olması halinde, söz konusu kuralı referans olarak alın.
5.2 Elektro Pompaya Bağlantı
MCE-22/C ve elektro pompa arasındaki bağlantı, 4 kondüktörlü (3 faz + toprak) kablo ile gerçekleştirilir.
Tablo 1'de belirtilmiş özellikler ile trifaz beslemeli elektro pompa çıkışta bağlı olmalıdır.
Bağlantı
Korumalar
Saklama sıcaklığı [ºC]

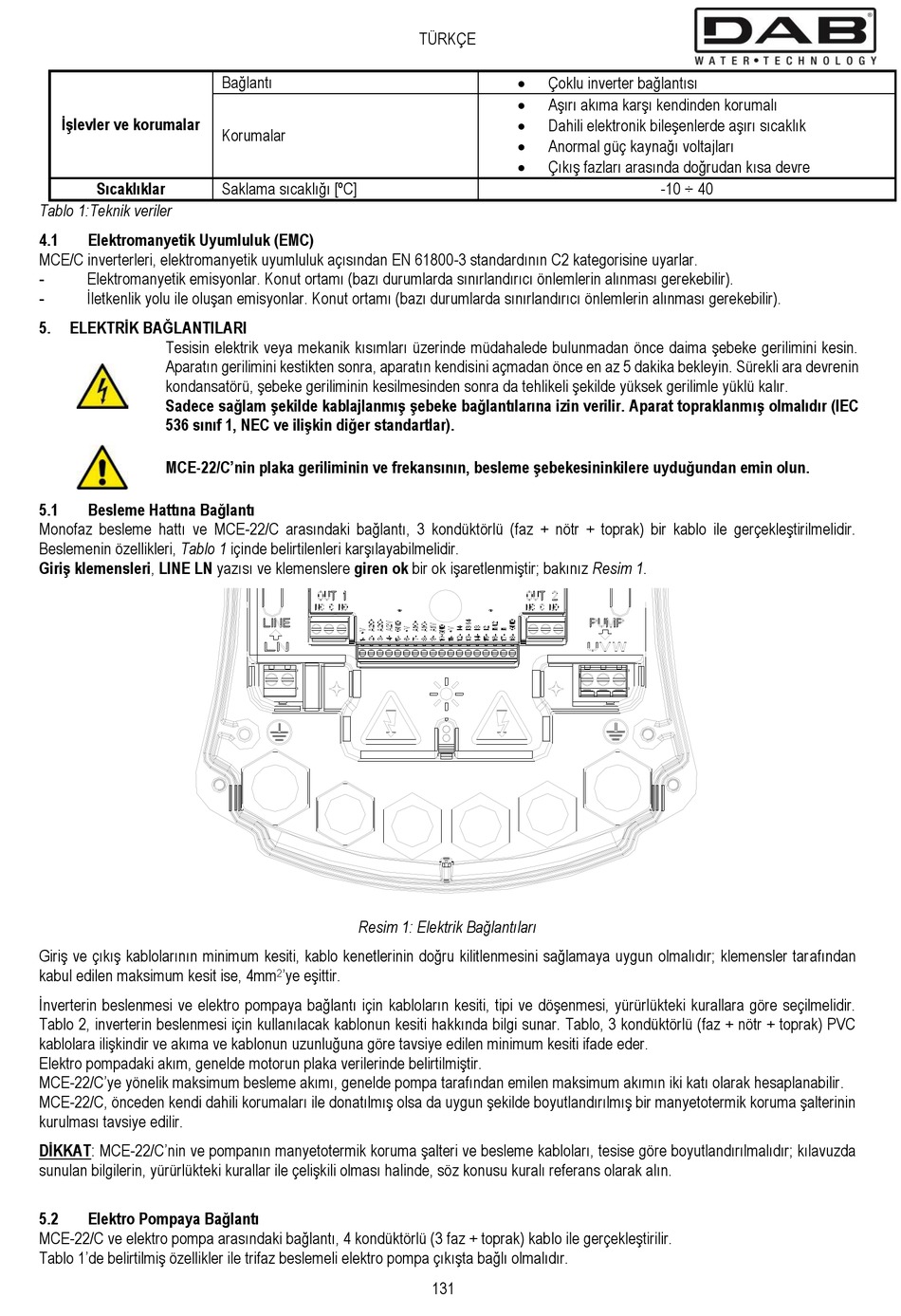

Resim 1: Elektrik Bağlantıları
'ye eşittir.
2
TÜRKÇE

Çoklu inverter bağlantısı

Aşırı akıma karşı kendinden korumalı

Dahili elektronik bileşenlerde aşırı sıcaklık

Anormal güç kaynağı voltajları

Çıkış fazları arasında doğrudan kısa devre
131
-10 ÷ 40
