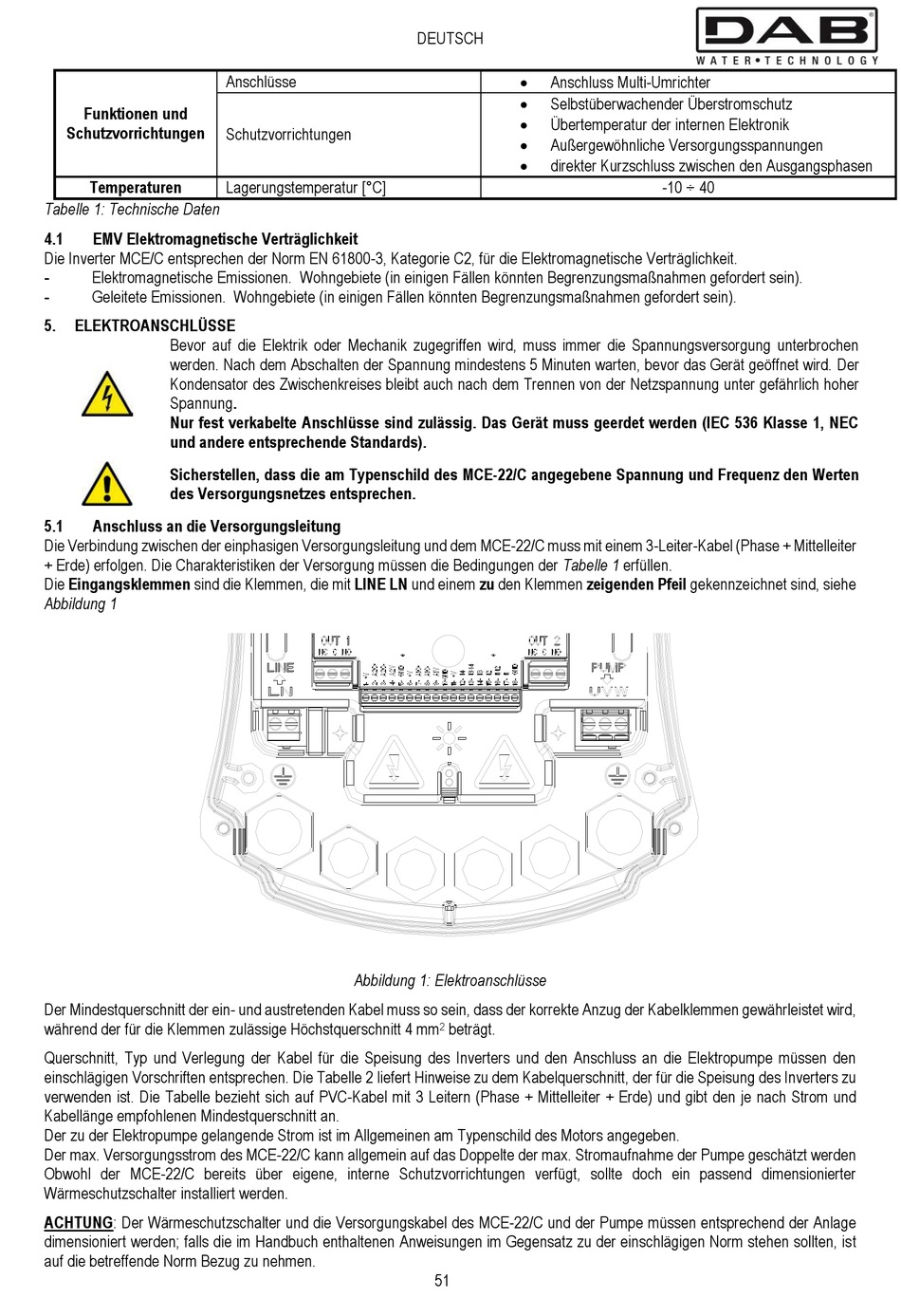

Emv Elektromagnetische Verträglichkeit; Elektroanschlüsse; Anschluss An Die Versorgungsleitung - DAB MCE/C series Installations- Und Wartungsanleitungen

Funktionen und
Schutzvorrichtungen
Temperaturen
Tabelle 1: Technische Daten
4.1 EMV Elektromagnetische Verträglichkeit
Die Inverter MCE/C entsprechen der Norm EN 61800-3, Kategorie C2, für die Elektromagnetische Verträglichkeit.
-
Elektromagnetische Emissionen. Wohngebiete (in einigen Fällen könnten Begrenzungsmaßnahmen gefordert sein).
-
Geleitete Emissionen. Wohngebiete (in einigen Fällen könnten Begrenzungsmaßnahmen gefordert sein).
5. ELEKTROANSCHLÜSSE
Bevor auf die Elektrik oder Mechanik zugegriffen wird, muss immer die Spannungsversorgung unterbrochen
werden. Nach dem Abschalten der Spannung mindestens 5 Minuten warten, bevor das Gerät geöffnet wird. Der
Kondensator des Zwischenkreises bleibt auch nach dem Trennen von der Netzspannung unter gefährlich hoher
Spannung.
Nur fest verkabelte Anschlüsse sind zulässig. Das Gerät muss geerdet werden (IEC 536 Klasse 1, NEC
und andere entsprechende Standards).
Sicherstellen, dass die am Typenschild des MCE-22/C angegebene Spannung und Frequenz den Werten
des Versorgungsnetzes entsprechen.
5.1

Anschluss an die Versorgungsleitung

Die Verbindung zwischen der einphasigen Versorgungsleitung und dem MCE-22/C muss mit einem 3-Leiter-Kabel (Phase + Mittelleiter
+ Erde) erfolgen. Die Charakteristiken der Versorgung müssen die Bedingungen der Tabelle 1 erfüllen.
Die Eingangsklemmen sind die Klemmen, die mit LINE LN und einem zu den Klemmen zeigenden Pfeil gekennzeichnet sind, siehe
Abbildung 1
Der Mindestquerschnitt der ein- und austretenden Kabel muss so sein, dass der korrekte Anzug der Kabelklemmen gewährleistet wird,
während der für die Klemmen zulässige Höchstquerschnitt 4 mm
Querschnitt, Typ und Verlegung der Kabel für die Speisung des Inverters und den Anschluss an die Elektropumpe müssen den
einschlägigen Vorschriften entsprechen. Die Tabelle 2 liefert Hinweise zu dem Kabelquerschnitt, der für die Speisung des Inverters zu
verwenden ist. Die Tabelle bezieht sich auf PVC-Kabel mit 3 Leitern (Phase + Mittelleiter + Erde) und gibt den je nach Strom und
Kabellänge empfohlenen Mindestquerschnitt an.
Der zu der Elektropumpe gelangende Strom ist im Allgemeinen am Typenschild des Motors angegeben.
Der max. Versorgungsstrom des MCE-22/C kann allgemein auf das Doppelte der max. Stromaufnahme der Pumpe geschätzt werden
Obwohl der MCE-22/C bereits über eigene, interne Schutzvorrichtungen verfügt, sollte doch ein passend dimensionierter
Wärmeschutzschalter installiert werden.
ACHTUNG: Der Wärmeschutzschalter und die Versorgungskabel des MCE-22/C und der Pumpe müssen entsprechend der Anlage
dimensioniert werden; falls die im Handbuch enthaltenen Anweisungen im Gegensatz zu der einschlägigen Norm stehen sollten, ist
auf die betreffende Norm Bezug zu nehmen.
Anschlüsse
Schutzvorrichtungen
Lagerungstemperatur [°C]
Abbildung 1: Elektroanschlüsse
DEUTSCH

Anschluss Multi-Umrichter

Selbstüberwachender Überstromschutz

Übertemperatur der internen Elektronik

Außergewöhnliche Versorgungsspannungen

direkter Kurzschluss zwischen den Ausgangsphasen
beträgt.
2
51
-10 ÷ 40
