Fonctions et
protections
Températures
Tableau 1: Données techniques
4.1
Compatibilité électromagnétique (CEM)
Les convertisseurs MCE/C respectent la norme EN 61800-3, dans la catégorie C2, pour la compatibilité électromagnétique.
-
Émissions électromagnétiques. Environnement résidentiel (dans certains cas des mesures de confinement peuvent être
demandées).
-
Émissions conduites. Environnement résidentiel (dans certains cas des mesures de confinement peuvent être demandées).
5.
BRANCHEMENTS ÉLECTRIQUES
Avant d'intervenir sur la partie électrique ou mécanique de l'installation couper toujours la tension de secteur.
Attendre au moins cinq minutes après le débranchement de l'appareil avant de l'ouvrir. Le condensateur du circuit
intermédiaire en courant continu reste sous tension à une valeur particulièrement élevée même après le
débranchement de l'appareil.
Seuls les branchements de secteur solidement câblés sont admissibles. L'appareil doit être mis à la terre
(CEI 536 classe 1, NEC et autres normes concernant cette disposition).
S'assurer que les valeurs nominales de tension et fréquence du MCE-22/C correspondent bien à celles du
secteur.
5.1
Connexion à la ligne d'alimentation
La connexion entre ligne de alimentation monophasée et MCE-22/C doit être effectuée avec un câble à 3 conducteurs (phase + neutre
+ terre). Les caractéristiques de l'alimentation doivent pouvoir satisfaire ce qui est indiqué dans le Tableau 1.
Les bornes d'entrée sont celles indiquées par l'inscription LINE LN et par une flèche qui entre dans les bornes, voir Figure 1.
La section minimum des câbles d'entrée et de sortie doit être en mesure de garantir un serrage correct des serre-câbles, tandis que
la section maximum acceptée par les bornes est de 4 mm².
La section, le type et la pose des câbles pour l'alimentation du convertisseur et pour la connexion à l'électropompe devront être
choisies conformément aux normes en vigueur. Le Tableau 2 fournit une indication sur la section du câble à utiliser pour l'alimentation
du convertisseur. Le tableau se réfère aux câbles en PVC avec 3 conducteurs (phase + neutre + terre) et exprime la section minimum
conseillée en fonction du courant et de la longueur du câble.
Le courant alimentant l'électropompe est indiqué en général dans les données de la plaquette du moteur.
Le courant maximum d'alimentation au MCE-22/C peut être estimé en général comme étant le double de celui du courant maximum
absorbé par la pompe.
Bien que le dispositif MCE-22/C dispose déjà de protections internes, il est conseillé d'installer un interrupteur magnétothermique de
protection possédant un calibre adéquat.
Connectivité
Protections
Température de stockage [ºC]

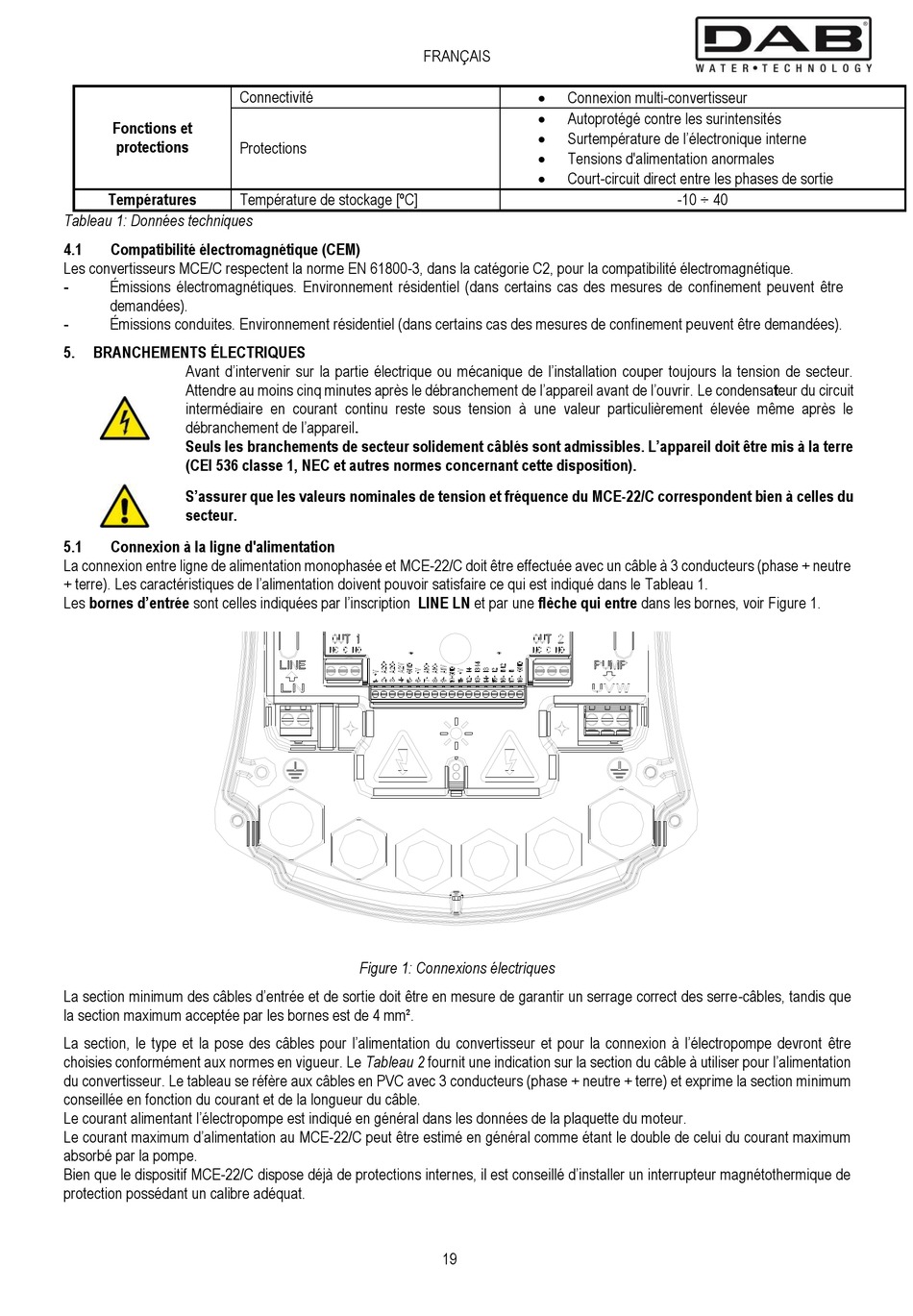

Figure 1: Connexions électriques
FRANÇAIS
Connexion multi-convertisseur
Autoprotégé contre les surintensités
Surtempérature de l'électronique interne
Tensions d'alimentation anormales
Court-circuit direct entre les phases de sortie
19
-10 ÷ 40
