SMARTPAT COND 5200
8.3.1 Punkt-zu-Punkt-Verbindung - Analog / Digital Modus (Point-to-Point)
Punkt-zu-Punkt-Verbindung zwischen dem Sensor und dem HART
Der Stromausgang des Sensors ist passiv.

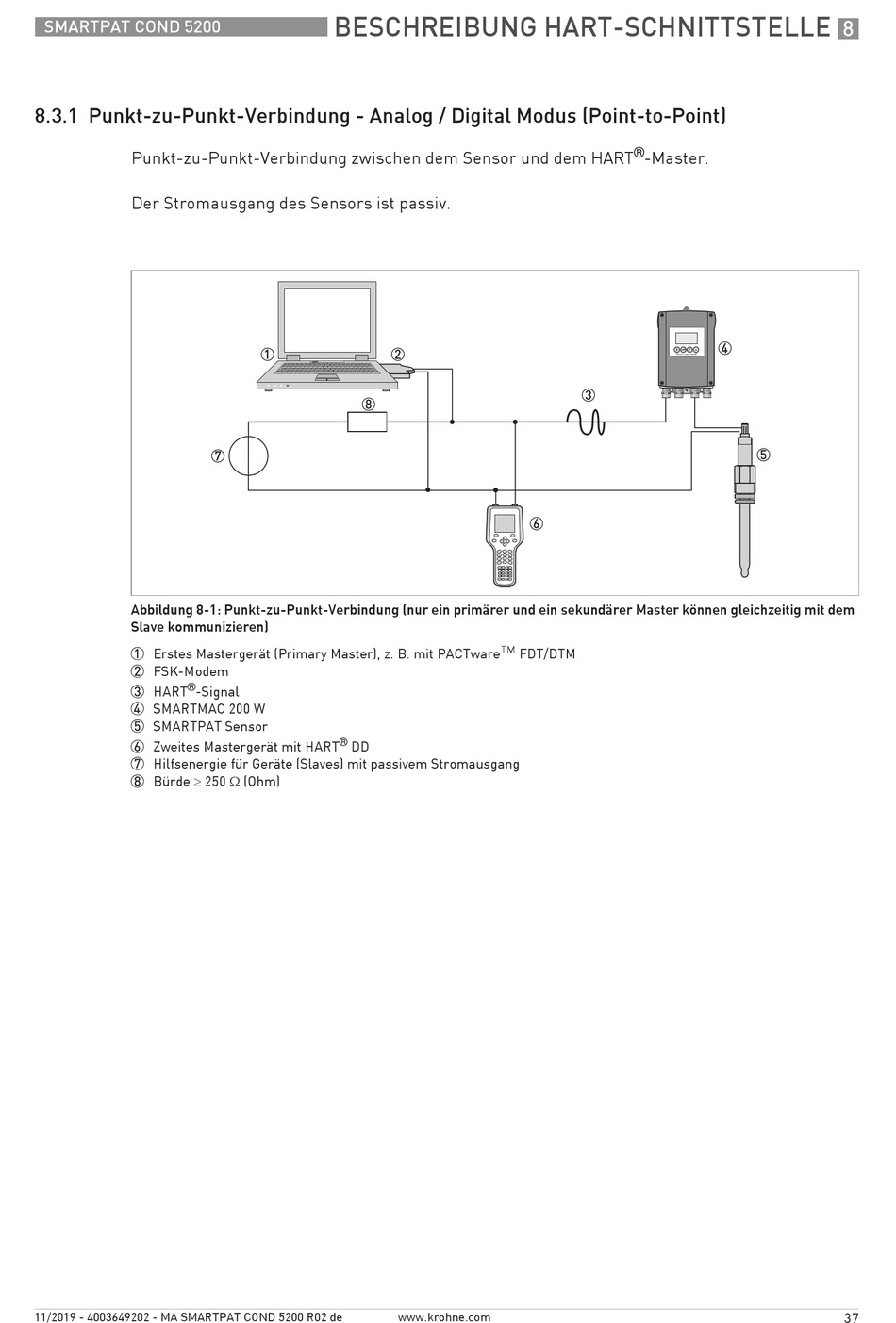

Abbildung 8-1: Punkt-zu-Punkt-Verbindung (nur ein primärer und ein sekundärer Master können gleichzeitig mit dem
Slave kommunizieren)
1 Erstes Mastergerät (Primary Master), z. B. mit PACTware
2 FSK-Modem
®
3 HART
-Signal
4 SMARTMAC 200 W
5 SMARTPAT Sensor
6 Zweites Mastergerät mit HART
7 Hilfsenergie für Geräte (Slaves) mit passivem Stromausgang
8 Bürde ≥ 250 Ω (Ohm)
11/2019 - 4003649202 - MA SMARTPAT COND 5200 R02 de
BESCHREIBUNG HART-SCHNITTSTELLE
TM
®
DD
www.krohne.com
®
-Master.
FDT/DTM
8
37
