ELEKTRISCHE ANSCHLÜSSE
4

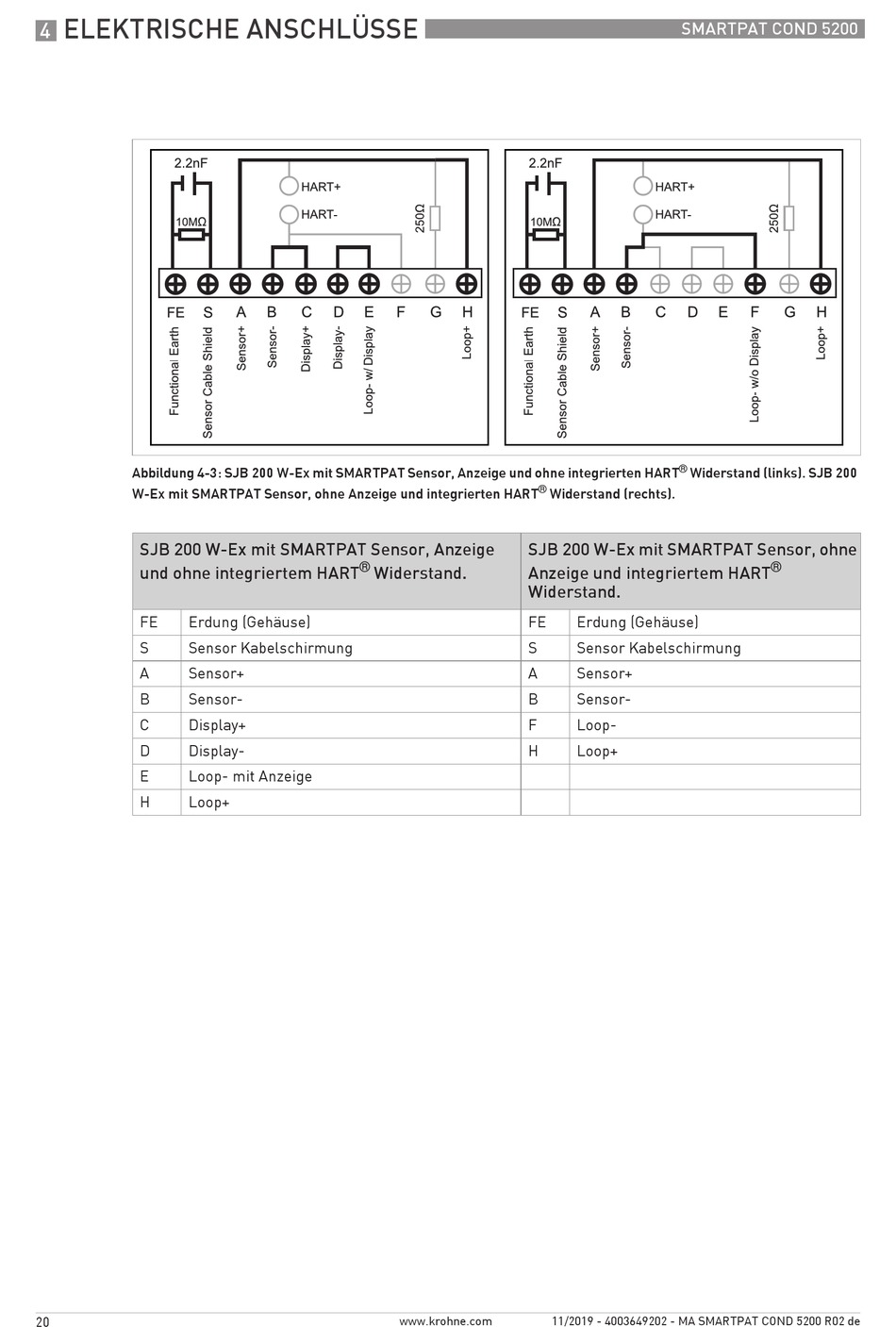

Abbildung 4-3: SJB 200 W-Ex mit SMARTPAT Sensor, Anzeige und ohne integrierten HART
W-Ex mit SMARTPAT Sensor, ohne Anzeige und integrierten HART
SJB 200 W-Ex mit SMARTPAT Sensor, Anzeige
und ohne integriertem HART
FE
Erdung (Gehäuse)
S
Sensor Kabelschirmung
A
Sensor+
B
Sensor-
C
Display+
D
Display-
E
Loop- mit Anzeige
H
Loop+
20
SJB 200 W-Ex mit SMARTPAT Sensor, ohne
®
Widerstand.
Anzeige und integriertem HART
Widerstand.
FE
S
A
B
F
H
www.krohne.com
SMARTPAT COND 5200
®
Widerstand (links). SJB 200
®
Widerstand (rechts).
Erdung (Gehäuse)
Sensor Kabelschirmung
Sensor+
Sensor-
Loop-
Loop+
11/2019 - 4003649202 - MA SMARTPAT COND 5200 R02 de
®
