SMARTSENS PH 8530
7.3.1 Punkt-zu-Punkt-Verbindung - Analog / Digital Modus (Point-to-Point)
Punkt-zu-Punkt-Verbindung zwischen dem Sensor und dem HART
Der Stromausgang des Geräts ist passiv.

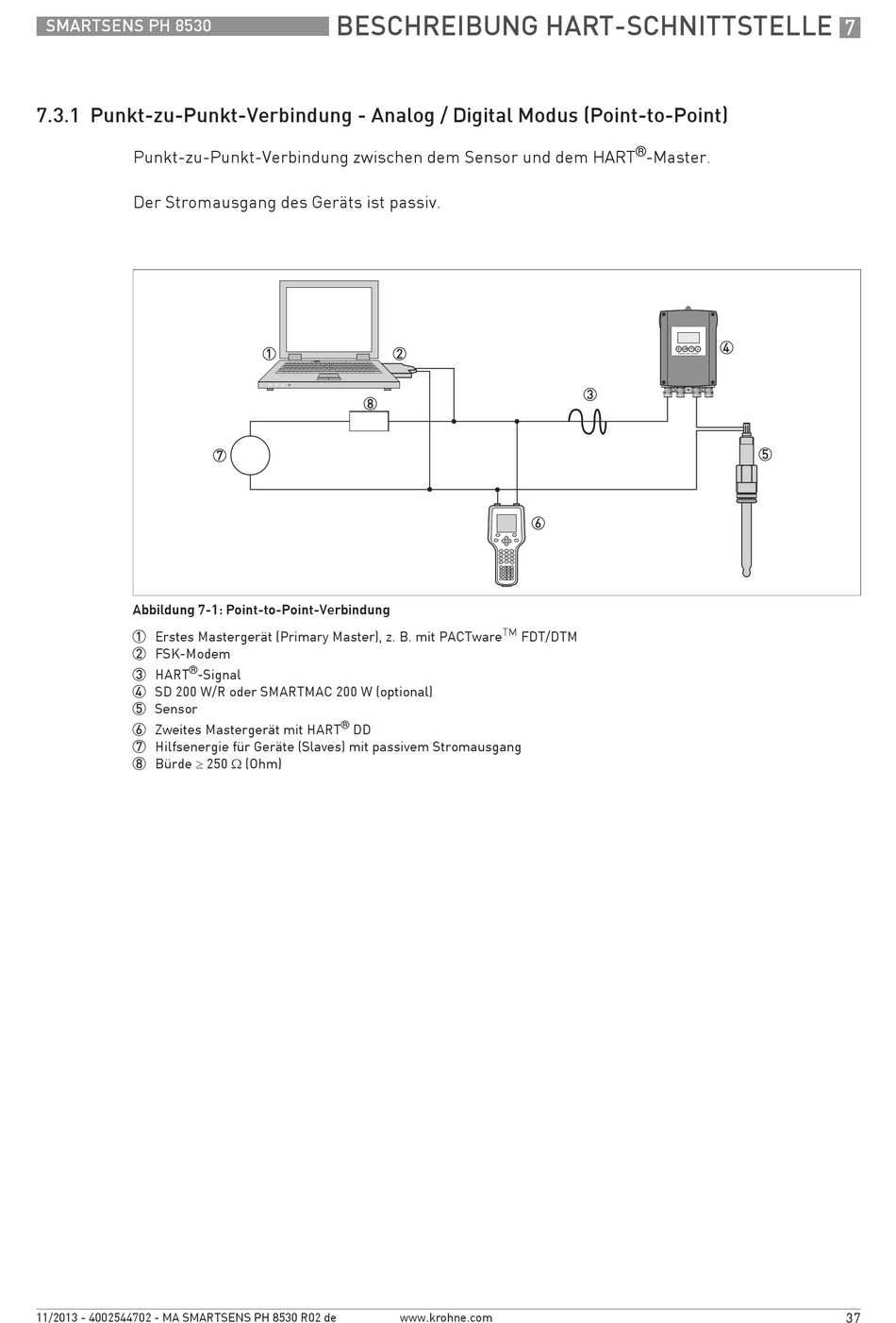

Abbildung 7-1: Point-to-Point-Verbindung
1 Erstes Mastergerät (Primary Master), z. B. mit PACTware
2 FSK-Modem
®
3 HART
-Signal
4 SD 200 W/R oder SMARTMAC 200 W (optional)
5 Sensor
6 Zweites Mastergerät mit HART
7 Hilfsenergie für Geräte (Slaves) mit passivem Stromausgang
8 Bürde ≥ 250 Ω (Ohm)
11/2013 - 4002544702 - MA SMARTSENS PH 8530 R02 de
BESCHREIBUNG HART-SCHNITTSTELLE
TM
®
DD
www.krohne.com
®
-Master.
FDT/DTM
7
37
