SMARTPAT COND 5200

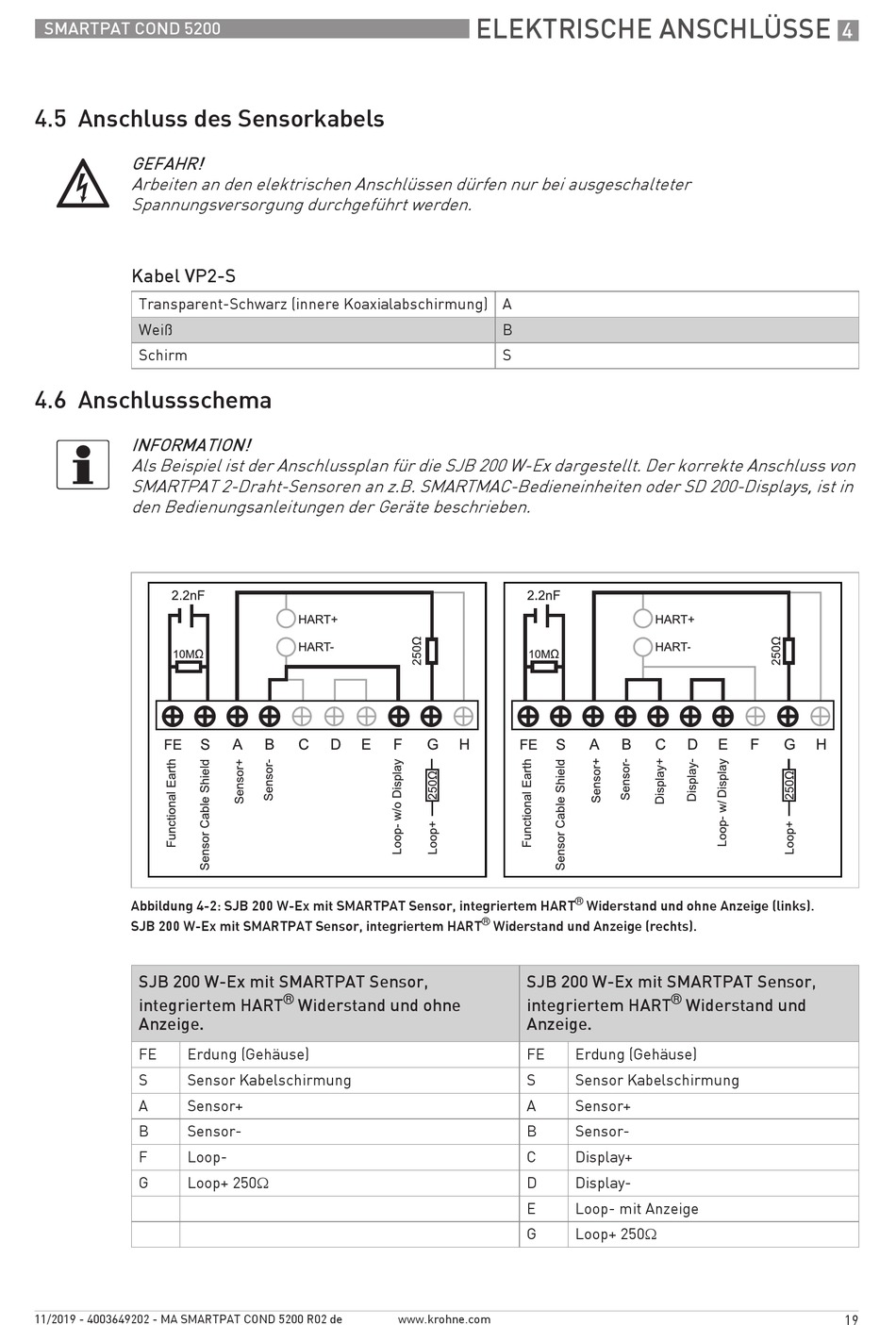

4.5 Anschluss des Sensorkabels

GEFAHR!
Arbeiten an den elektrischen Anschlüssen dürfen nur bei ausgeschalteter
Spannungsversorgung durchgeführt werden.
Kabel VP2-S
Transparent-Schwarz (innere Koaxialabschirmung) A
Weiß
Schirm

4.6 Anschlussschema

INFORMATION!
Als Beispiel ist der Anschlussplan für die SJB 200 W-Ex dargestellt. Der korrekte Anschluss von
SMARTPAT 2-Draht-Sensoren an z.B. SMARTMAC-Bedieneinheiten oder SD 200-Displays, ist in
den Bedienungsanleitungen der Geräte beschrieben.
Abbildung 4-2: SJB 200 W-Ex mit SMARTPAT Sensor, integriertem HART
SJB 200 W-Ex mit SMARTPAT Sensor, integriertem HART
SJB 200 W-Ex mit SMARTPAT Sensor,
integriertem HART
Anzeige.
FE Erdung (Gehäuse)
S Sensor Kabelschirmung
A Sensor+
B Sensor-
F Loop-
G Loop+ 250Ω
11/2019 - 4003649202 - MA SMARTPAT COND 5200 R02 de
®
Widerstand und ohne
www.krohne.com
ELEKTRISCHE ANSCHLÜSSE
B
S
®
Widerstand und ohne Anzeige (links).
®
Widerstand und Anzeige (rechts).
SJB 200 W-Ex mit SMARTPAT Sensor,
integriertem HART
Anzeige.
FE Erdung (Gehäuse)
S Sensor Kabelschirmung
A Sensor+
B Sensor-
C Display+
D Display-
E Loop- mit Anzeige
G Loop+ 250Ω
4
®
Widerstand und
