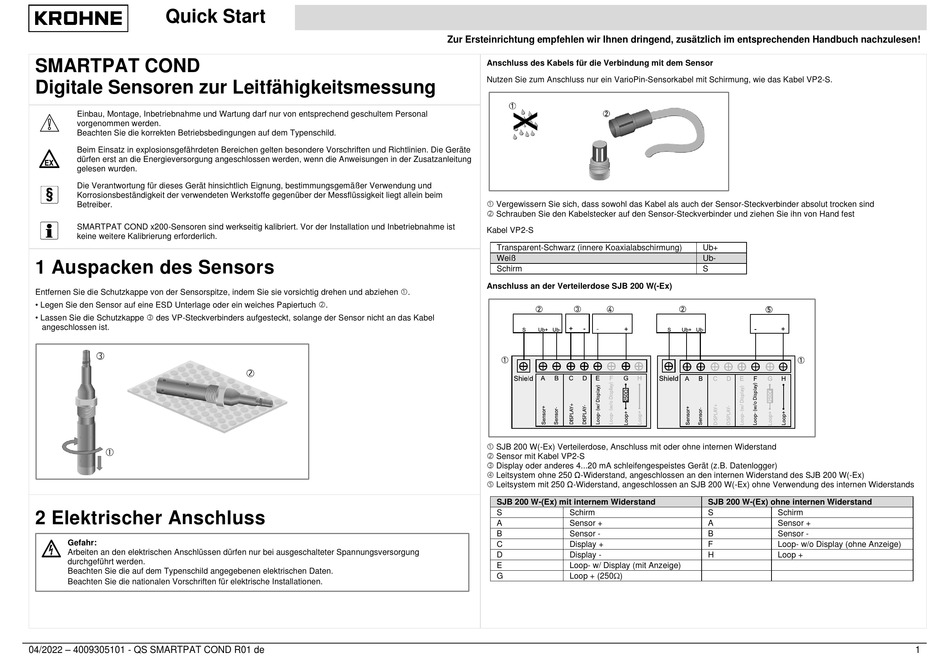

KROHNE SMARTPAT COND Schnellstartanleitung

Quick Start

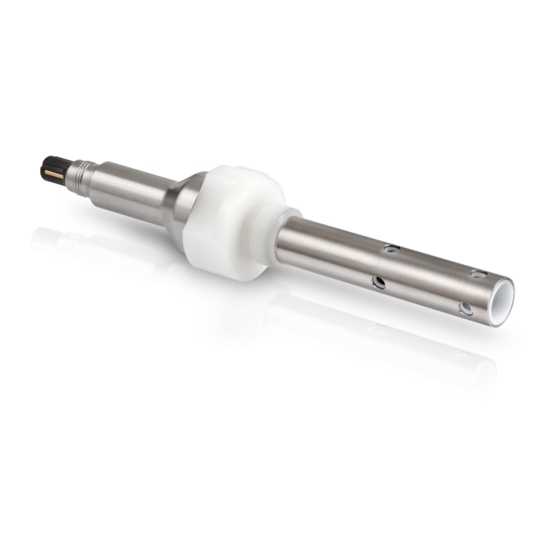

SMARTPAT COND
Digitale Sensoren zur Leitfähigkeitsmessung
Einbau, Montage, Inbetriebnahme und Wartung darf nur von entsprechend geschultem Personal
vorgenommen werden.
Beachten Sie die korrekten Betriebsbedingungen auf dem Typenschild.
Beim Einsatz in explosionsgefährdeten Bereichen gelten besondere Vorschriften und Richtlinien. Die Geräte
dürfen erst an die Energieversorgung angeschlossen werden, wenn die Anweisungen in der Zusatzanleitung
gelesen wurden.
Die Verantwortung für dieses Gerät hinsichtlich Eignung, bestimmungsgemäßer Verwendung und
Korrosionsbeständigkeit der verwendeten Werkstoffe gegenüber der Messflüssigkeit liegt allein beim
Betreiber.
SMARTPAT COND x200-Sensoren sind werkseitig kalibriert. Vor der Installation und Inbetriebnahme ist
keine weitere Kalibrierung erforderlich.
1 Auspacken des Sensors
Entfernen Sie die Schutzkappe von der Sensorspitze, indem Sie sie vorsichtig drehen und abziehen .
• Legen Sie den Sensor auf eine ESD Unterlage oder ein weiches Papiertuch .
• Lassen Sie die Schutzkappe  des VP-Steckverbinders aufgesteckt, solange der Sensor nicht an das Kabel
angeschlossen ist.


2 Elektrischer Anschluss
Gefahr:
Arbeiten an den elektrischen Anschlüssen dürfen nur bei ausgeschalteter Spannungsversorgung
durchgeführt werden.
Beachten Sie die auf dem Typenschild angegebenen elektrischen Daten.
Beachten Sie die nationalen Vorschriften für elektrische Installationen.
04/2022 – 4009305101 - QS SMARTPAT COND R01 de

Zur Ersteinrichtung empfehlen wir Ihnen dringend, zusätzlich im entsprechenden Handbuch nachzulesen!
Anschluss des Kabels für die Verbindung mit dem Sensor
Nutzen Sie zum Anschluss nur ein VarioPin-Sensorkabel mit Schirmung, wie das Kabel VP2-S.
 Vergewissern Sie sich, dass sowohl das Kabel als auch der Sensor-Steckverbinder absolut trocken sind
 Schrauben Sie den Kabelstecker auf den Sensor-Steckverbinder und ziehen Sie ihn von Hand fest
Kabel VP2-S
Transparent-Schwarz (innere Koaxialabschirmung)
Weiß
Schirm
Anschluss an der Verteilerdose SJB 200 W(-Ex)
 SJB 200 W(-Ex) Verteilerdose, Anschluss mit oder ohne internen Widerstand
 Sensor mit Kabel VP2-S
 Display oder anderes 4...20 mA schleifengespeistes Gerät (z.B. Datenlogger)
 Leitsystem ohne 250 Ω-Widerstand, angeschlossen an den internen Widerstand des SJB 200 W(-Ex)
 Leitsystem mit 250 Ω-Widerstand, angeschlossen an SJB 200 W(-Ex) ohne Verwendung des internen Widerstands
SJB 200 W-(Ex) mit internem Widerstand
S Schirm
A Sensor +
B Sensor -
C Display +
D Display -
E Loop- w/ Display (mit Anzeige)
G Loop + (250Ω)
Ub+
Ub-
S
SJB 200 W-(Ex) ohne internen Widerstand
S Schirm
A Sensor +
B Sensor -
F Loop- w/o Display (ohne Anzeige)
H Loop +
