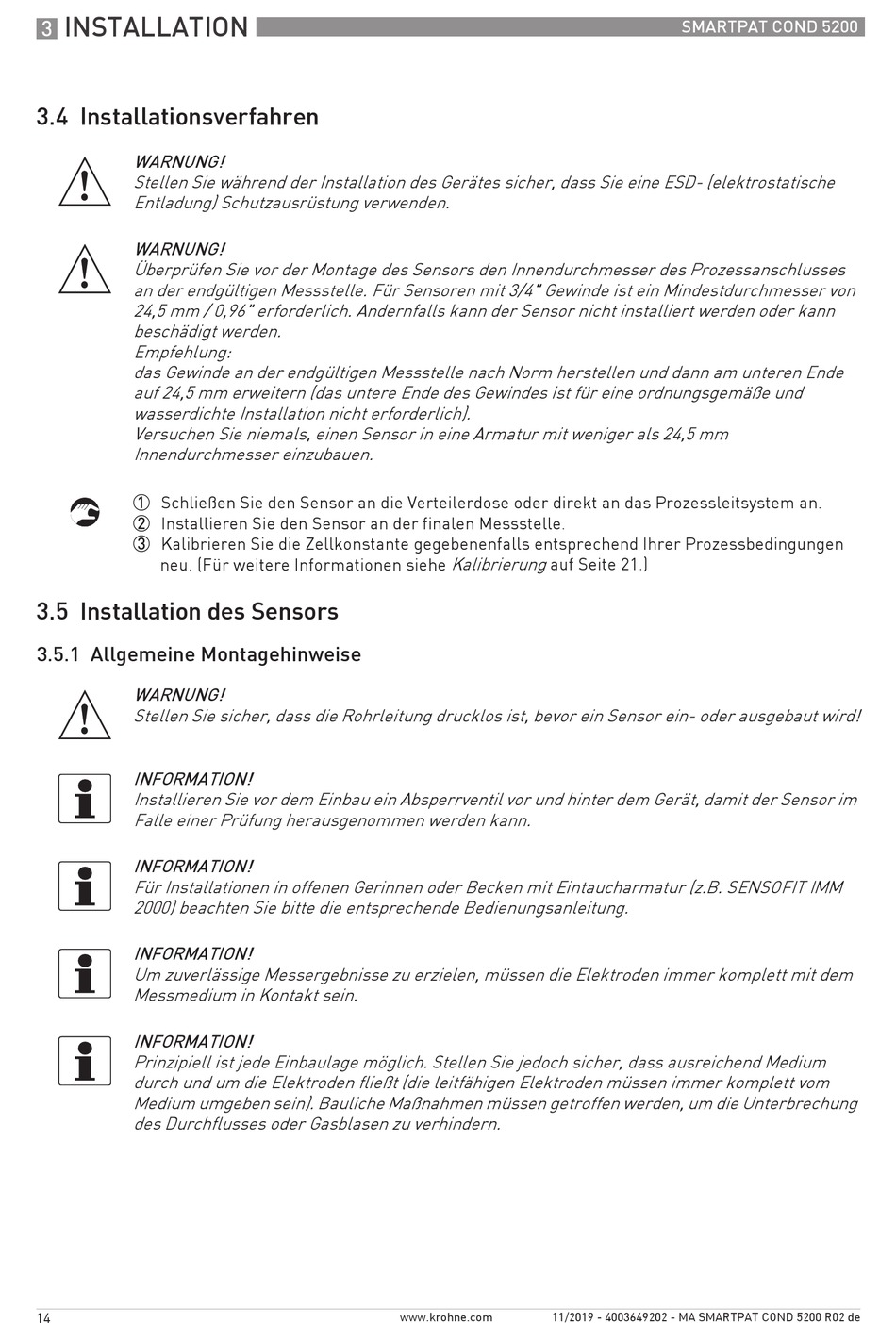

INSTALLATION
3

3.4 Installationsverfahren

WARNUNG!
Stellen Sie während der Installation des Gerätes sicher, dass Sie eine ESD- (elektrostatische
Entladung) Schutzausrüstung verwenden.
WARNUNG!
Überprüfen Sie vor der Montage des Sensors den Innendurchmesser des Prozessanschlusses
an der endgültigen Messstelle. Für Sensoren mit 3/4" Gewinde ist ein Mindestdurchmesser von
24,5 mm / 0,96" erforderlich. Andernfalls kann der Sensor nicht installiert werden oder kann
beschädigt werden.
Empfehlung:
das Gewinde an der endgültigen Messstelle nach Norm herstellen und dann am unteren Ende
auf 24,5 mm erweitern (das untere Ende des Gewindes ist für eine ordnungsgemäße und
wasserdichte Installation nicht erforderlich).
Versuchen Sie niemals, einen Sensor in eine Armatur mit weniger als 24,5 mm
Innendurchmesser einzubauen.
1 Schließen Sie den Sensor an die Verteilerdose oder direkt an das Prozessleitsystem an.
2 Installieren Sie den Sensor an der finalen Messstelle.
3 Kalibrieren Sie die Zellkonstante gegebenenfalls entsprechend Ihrer Prozessbedingungen
neu. (Für weitere Informationen siehe

3.5 Installation des Sensors

3.5.1 Allgemeine Montagehinweise

WARNUNG!
Stellen Sie sicher, dass die Rohrleitung drucklos ist, bevor ein Sensor ein- oder ausgebaut wird!
INFORMATION!
Installieren Sie vor dem Einbau ein Absperrventil vor und hinter dem Gerät, damit der Sensor im
Falle einer Prüfung herausgenommen werden kann.
INFORMATION!
Für Installationen in offenen Gerinnen oder Becken mit Eintaucharmatur (z.B. SENSOFIT IMM
2000) beachten Sie bitte die entsprechende Bedienungsanleitung.
INFORMATION!
Um zuverlässige Messergebnisse zu erzielen, müssen die Elektroden immer komplett mit dem
Messmedium in Kontakt sein.
INFORMATION!
Prinzipiell ist jede Einbaulage möglich. Stellen Sie jedoch sicher, dass ausreichend Medium
durch und um die Elektroden fließt (die leitfähigen Elektroden müssen immer komplett vom
Medium umgeben sein). Bauliche Maßnahmen müssen getroffen werden, um die Unterbrechung
des Durchflusses oder Gasblasen zu verhindern.
14
Kalibrierung
auf Seite 21.)
