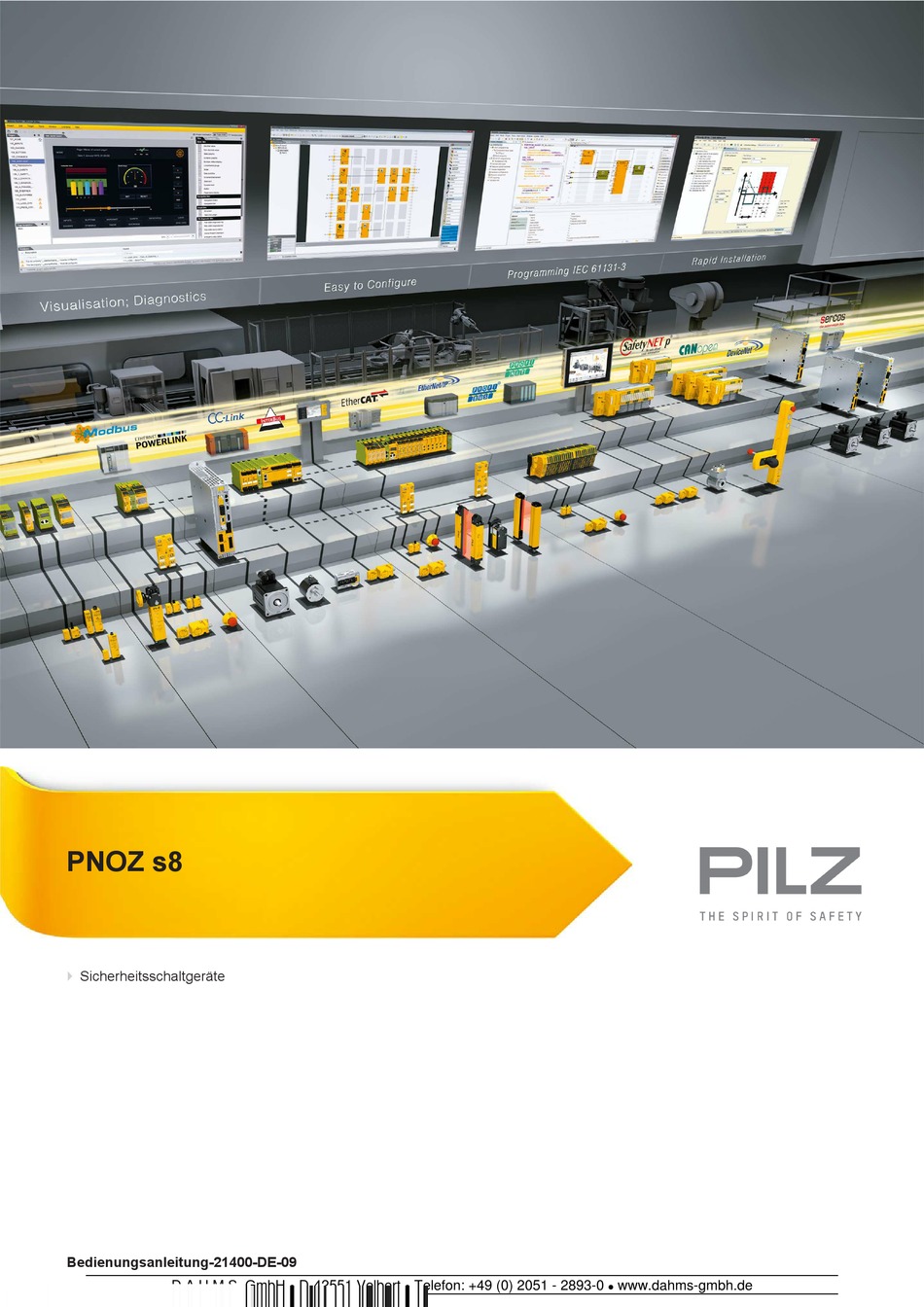

- Seite 1 PNOZ s8 Sicherheitsschaltgeräte Bedienungsanleitung-21400-DE-09 D A H M S GmbH D-42551 Velbert Telefon: +49 (0) 2051 - 2893-0 www.dahms-gmbh.de ...
- Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Einführung Gültigkeit der Dokumentation Nutzung der Dokumentation Zeichenerklärung Sicherheit Bestimmungsgemäße Verwendung Sicherheitsvorschriften Sicherheitsbetrachtung Qualifikation des Personals Gewährleistung und Haftung Entsorgung Zu Ihrer Sicherheit Gerätemerkmale Sicherheitseigenschaften Blockschaltbild/Klemmenbelegung Funktionsbeschreibung Zeitdiagramm Montage Verdrahtung Betriebsbereitschaft herstellen Betrieb Statusanzeigen Fehleranzeigen Fehler - Störungen Abmessungen in mm Technische Daten Sicherheitstechnische Kennzahlen Ergänzende Daten... - Seite 4 Inhalt Steckbare Klemmen abziehen Bestelldaten EG-Konformitätserklärung Bedienungsanleitung PNOZ s8 21400-DE-09 D A H M S GmbH D-42551 Velbert Telefon: +49 (0) 2051 - 2893-0 www.dahms-gmbh.de ...
-
Seite 5: Einführung
PNOZ s8 Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PNOZ s8. Sie gilt, bis eine neue Dokumentati- on erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts. Nutzung der Dokumentation Dieses Dokument dient der Instruktion. -
Seite 6: Sicherheit
PNOZ s8 INFO liefert Anwendungstipps und informiert über Besonderheiten. Sicherheit Bestimmungsgemäße Verwendung Der Kontakterweiterungsblock PNOZ s8 erfüllt die Forderungen der EN 60947-5-1, EN 60204-1 und VDE 0113-1. Er dient als Erweiterungsgerät zur Kontaktverstärkung und Kontaktvervielfältigung der Sicherheitskontakte eines Grundgeräts. Grundgeräte sind alle Sicherheitsschaltgeräte mit Rückführkreis. Der max. -
Seite 7: Qualifikation Des Personals
PNOZ s8 Qualifikation des Personals Aufstellung, Montage, Programmierung, Inbetriebsetzung, Betrieb, Außerbetriebsetzung und Wartung der Produkte dürfen nur von befähigten Personen vorgenommen werden. Eine befähigte Person ist eine qualifizierte und sachkundige Person, die durch ihre Berufs- ausbildung, ihre Berufserfahrung und ihre zeitnahe berufliche Tätigkeit über die erforderli- chen Fachkenntnisse verfügt. -
Seite 8: Gerätemerkmale
PNOZ s8 Gerätemerkmale Relaisausgänge: – 2 Sicherheitskontakte (S) unverzögert 1 Halbleiterausgang LED-Anzeige für: – Eingangszustand Kanal 1 – Eingangszustand Kanal 2 – Schaltzustand der Sicherheitskontakte – Fehler steckbare Anschlussklemmen (wahlweise Federkraftklemme oder Schraubklemme) Gerätevarianten siehe Bestelldaten Sicherheitseigenschaften Das Gerät erfüllt folgende Sicherheitsanforderungen: Das Gerät überwacht seine Ausgangskontakte selbst. -
Seite 9: Funktionsbeschreibung
PNOZ s8 Funktionsbeschreibung mit PNOZsigma Grundgerät: zweikanalige Ansteuerung über PNOZsigma Verbindungsstecker ohne PNOZsigma Grundgerät: einkanalige Ansteuerung: ein Eingangskreis wirkt auf die Ausgangsrelais Zeitdiagramm POWER/Input Legende POWER/Input: Versorgungsspannung/Eingang Output safe: Sicherheitskontakte Out semi: Halbleiterausgang : Einschaltverzögerung : Rückfallverzögerung Montage Kontakterweiterungsblock ohne Grundgerät montieren: Stellen Sie sicher, dass der Abschlussstecker seitlich am Gerät gesteckt ist Grundgerät und Kontakterweiterungsblock PNOZsigma verbinden: Entfernen Sie den Abschlussstecker seitlich am Grundgerät und am Kontakterweite-... -
Seite 10: Verdrahtung
PNOZ s8 Verdrahtung Beachten Sie: Angaben im Abschnitt "Technische Daten [ 13]" unbedingt einhalten. Die Ausgänge 13-14 und 23-24 sind Sicherheitskontakte, der Halbleiterausgang Y32 ist ein Hilfsausgang (z. B. für Anzeige). Halbleiterausgang Y32 nicht für Sicherheitsstromkreise verwenden! Vor die Ausgangskontakte eine Sicherung (siehe Technische Daten [ 13]) schalten, um das Verschweißen der Kontakte zu verhindern. -
Seite 11: Betrieb
PNOZ s8 Rückführkreis mit PNOZsigma Grundgerät: Der Rückführkreis wird über den Verbindungsstecker eingebunden und ausgewertet. ohne PNOZsigma Grundgerät: keine Rückführkreisüberwachung notwendig, weil der Kontakterweiterungsblock seine Ausgangskontakte selbst überwacht. Halbleiterausgang *Verbinden Sie die 0-V-Anschlüsse aller externen Netzteile miteinander INFO Wenn ein Grundgerät und ein Kontakterweiterungsblock der Produktfamilie PNOZsigma über den Verbindungsstecker verbunden sind, ist keine weitere Verdrahtung notwendig. -
Seite 12: Statusanzeigen
PNOZ s8 Statusanzeigen Kanal 1 angesteuert. Kanal 2 angesteuert. IN1, IN2, OUT Sicherheitskontakte sind geschlossen. Fehleranzeigen FAULT Diagnose: Interner Fehler, Gerät defekt Abhilfe: Versorgungsspannung aus- und wieder einschalten, gegebenen- falls Gerät tauschen. Fehler - Störungen Fehlfunktionen der Kontakte: Bei verschweißten Kontakten ist nach Öffnen des Ein- gangskreises keine neue Aktivierung möglich. -
Seite 13: Technische Daten
PNOZ s8 Technische Daten Allgemein 750108 751108 CCC, CE, EAC (Eurasian), KOS- CCC, CE, EAC (Eurasian), KOS- Zulassungen HA, TÜV, cULus Listed HA, TÜV, cULus Listed Elektrische Daten 750108 751108 Versorgungsspannung Spannung 24 V 24 V Spannungstoleranz -20 %/+20 %... - Seite 14 PNOZ s8 Relaisausgänge 750108 751108 Gebrauchskategorie Sicherheits- kontakte AC1 bei 240 V 240 V Min. Strom 0,02 A 0,02 A Max. Strom Max. Leistung 720 VA 720 VA DC1 bei 24 V 24 V Min. Strom 0,02 A 0,02 A Max.
- Seite 15 PNOZ s8 Umweltdaten 750108 751108 Klimabeanspruchung EN 60068-2-78 EN 60068-2-78 Umgebungstemperatur Temperaturbereich -10 - 55 °C -10 - 55 °C Lagertemperatur Temperaturbereich -40 - 85 °C -40 - 85 °C Feuchtebeanspruchung Feuchtigkeit 93 % r. F. bei 40 °C 93 % r. F. bei 40 °C Betauung im Betrieb unzulässig...
-
Seite 16: Sicherheitstechnische Kennzahlen
PNOZ s8 Mechanische Daten 750108 751108 Leiterquerschnitt bei Federkraft- klemmen: flexibel mit/ohne Ade- rendhülse – 0,2 - 2,5 mm², 24 - 12 AWG Federkraftklemmen: Klemmstellen pro Anschluss – Abisolierlänge bei Federkraftklem- – 9 mm Abmessungen Höhe 98 mm 100 mm... -
Seite 17: Ergänzende Daten
PNOZ s8 Ergänzende Daten ACHTUNG! Beachten Sie unbedingt die Werte in der Lebensdauertabelle der Relais. Die sicherheitstechnischen Kennzahlen der Relaisausgänge gelten nur, so- lange die Werte der Lebensdauertabelle eingehalten werden. Der PFH-Wert ist abhängig von der Schaltfrequenz und der Belastung des Relaisausgangs. Solange die Werte der Lebensdauertabelle nicht erreicht werden, kann der angegebene PFH-Wert unabhängig von der Schaltfrequenz und der Belastung verwendet werden, da der PFH-Wert den B10d-Wert der Relais sowie die Ausfallraten der anderen Bauteile be-... -
Seite 18: Steckbare Klemmen Abziehen
Diese(s) Produkt(e) erfüllen die Anforderungen der Richtlinie 2006/42/EG über Maschinen des europäischen Parlaments und des Rates. Die vollständige EG-Konformitätserklärung finden Sie im Internet unter www.pilz.com/downloads. Bevollmächtigter: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Deutschland Bedienungsanleitung PNOZ s8...
