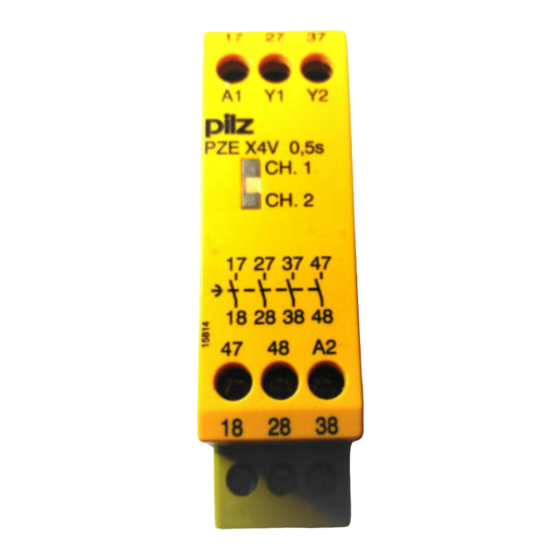

Pilz PZE X4V Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für PZE X4V:
- Betriebsanleitung (16 Seiten) ,
- Betriebsanleitung (12 Seiten) ,
- Bedienungsanleitung (23 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Pilz PZE X4V
Inhaltszusammenfassung für Pilz PZE X4V

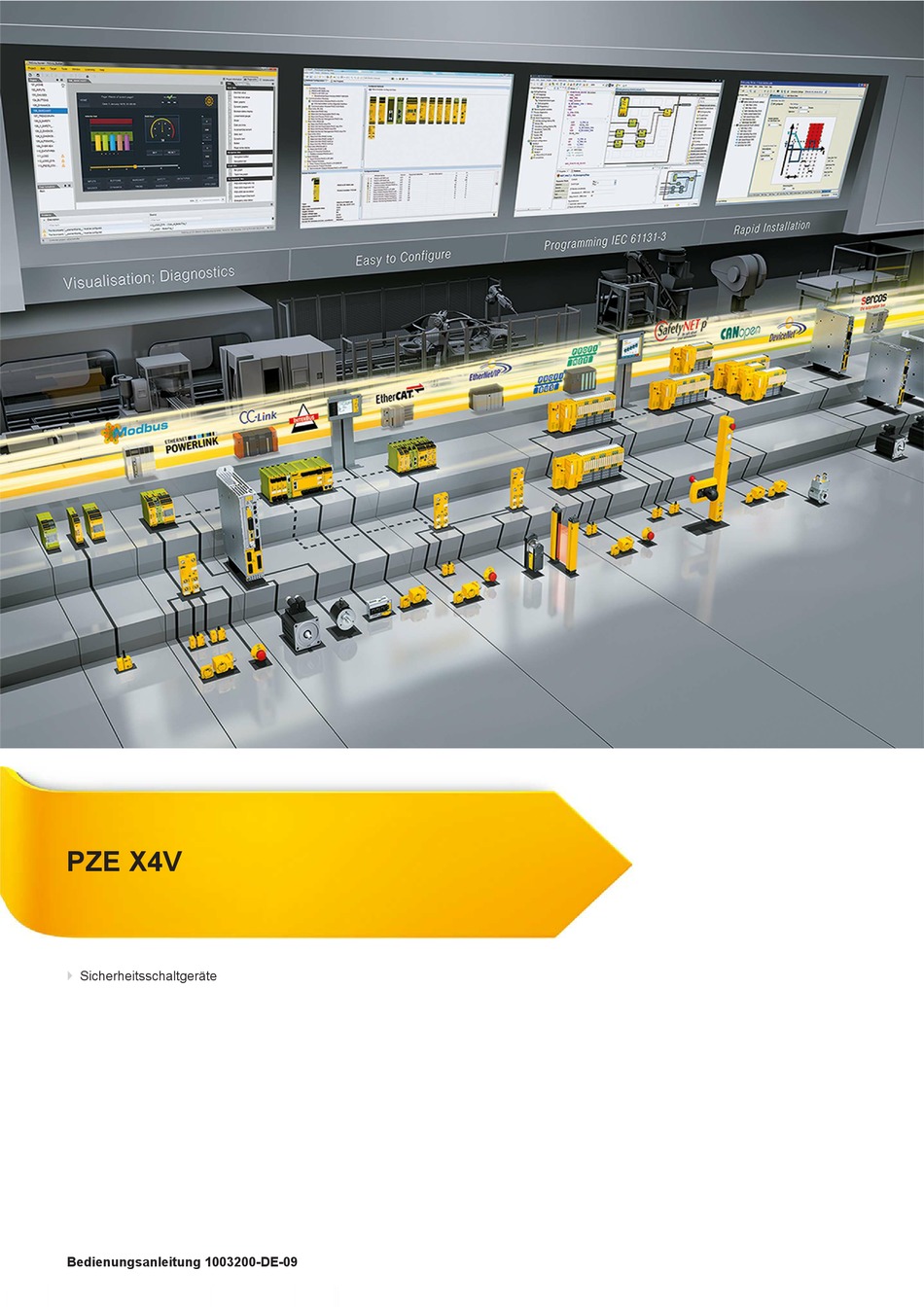

- Seite 1 PZE X4V Sicherheitsschaltgeräte Bedienungsanleitung 1003200-DE-09...
- Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
-
Seite 3: Inhaltsverzeichnis
Sicherheitsbetrachtung Qualifikation des Personals Gewährleistung und Haftung Entsorgung Zu Ihrer Sicherheit Gerätemerkmale Sicherheitseigenschaften Blockschaltbild/Klemmenbelegung Funktionsbeschreibung Montage Verdrahtung Betriebsbereitschaft herstellen Betrieb Statusanzeigen Fehler – Störungen Abmessungen in mm Technische Daten Sicherheitstechnische Kennzahlen Ergänzende Daten Lebensdauerkurve Bestelldaten EG-Konformitätserklärung Bedienungsanleitung PZE X4V 1003200-DE-09... -
Seite 4: Einführung
PZE X4V Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PZE X4V. Sie gilt, bis eine neue Dokumentati- on erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts. -
Seite 5: Sicherheit
Anwendungstipps und informiert über Besonderheiten. Sicherheit Bestimmungsgemäße Verwendung Der Kontakterweiterungsblock PZE X4V erfüllt die Forderungen der EN 60947-5-1, EN 60204-1 und VDE 0113-1. Er dient als Erweiterungsgerät zur Kontaktverstärkung und Kontaktvervielfältigung der unverzögerten Sicherheitskontakte eines Grundgeräts. Grund- geräte sind alle Sicherheitsschaltgeräte mit Rückführkreisüberwachung. -
Seite 6: Qualifikation Des Personals
Das Gerät erfüllt alle notwendigen Bedingungen für einen sicheren Betrieb. Beachten Sie jedoch Folgendes: Hinweis für Überspannungskategorie III: Wenn am Gerät höhere Spannungen als Kleinspannung (>50 V AC oder >120 V DC) anliegen, müssen angeschlossene Be- dienelemente und Sensoren eine Bemessungsisolationsspannung von mind. 250 V auf- weisen. Bedienungsanleitung PZE X4V 1003200-DE-09... -
Seite 7: Gerätemerkmale
Erdschluss im Rückführkreis: Wird abhängig vom verwendeten Grundgerät erkannt. Erdschluss im Eingangskreis: Die Ausgangsrelais fallen ab und die Sicherheitskontakte öffnen. Blockschaltbild/Klemmenbelegung Input PZE X4V 0,5s PZE X4V 0,5s PZE X4V 0,5s PZE X4V 0,5s PZE X4V 0,5s PZE X4V 0,5s... -
Seite 8: Funktionsbeschreibung
Die Ausgänge 17-18, 27-28, 37-38, 47-48 sind rückfallverzögerte Sicherheitskontakte. Vor die Ausgangskontakte eine Sicherung (siehe Technische Daten [ 11]) schalten, um das Verschweißen der Kontakte zu verhindern. Berechnung der max. Leitungslänge I im Eingangskreis: lmax / km Bedienungsanleitung PZE X4V 1003200-DE-09... -
Seite 9: Betriebsbereitschaft Herstellen
Sicherheitsschaltgerät PNOZ X Ansteuerung durch Sicherheits- kontakte Grundgerät: Sicherheitsschaltgerät PNOZmulti Ansteuerung durch Halbleiteraus- gänge (24 V DC) Grundgerät: Sicherheitsschalt- Grundgerät: Sicherheitsschaltge- Rückführkreis gerät PNOZ X rät PNOZmulti Y1, Y2 und Input sind Eingänge des Grundgeräts, die den Rück- führkreis auswerten Bedienungsanleitung PZE X4V 1003200-DE-09... -
Seite 10: Betrieb
Fehlfunktion der Kontakte: Da der Kontaktblock mit einem Grundgerät verschaltet wird, ist bei verschweißten Kontakten nach Öffnen des Eingangskreises keine neue Aktivie- rung möglich. Leitungsunterbrechung, Kurz- oder Erdschluss (z. B. im Eingangskreis) Im Fehlerfall können die rückfallverzögerten Sicherheitskontakte vor Ablauf der Verzö- gerungszeit öffnen. Bedienungsanleitung PZE X4V 1003200-DE-09... -
Seite 11: Abmessungen In Mm
774582 Anzahl Spannung an Eingangskreis DC 24 V 24 V 24 V Strom an Eingangskreis DC 95 mA 95 mA 95 mA Max. Gesamtleitungswi- derstand Rlmax Einkanalig bei UB DC 30 Ohm 30 Ohm 30 Ohm Bedienungsanleitung PZE X4V 1003200-DE-09... - Seite 12 24 V DC G. U. 24 V DC G. U. 24 V DC G. U. bei Strom Pilot Duty B300, R300 B300, R300 B300, R300 Kontaktabsicherung ex- tern, Sicherheitskontakte nach Norm EN 60947-5-1 EN 60947-5-1 EN 60947-5-1 Bedienungsanleitung PZE X4V 1003200-DE-09...
- Seite 13 -40 - 85 °C -40 - 85 °C Feuchtebeanspruchung Feuchtigkeit 93 % r. F. bei 40 °C 93 % r. F. bei 40 °C 93 % r. F. bei 40 °C Betauung im Betrieb unzulässig unzulässig unzulässig Bedienungsanleitung PZE X4V 1003200-DE-09...
- Seite 14 87 mm 87 mm 87 mm Breite 22,5 mm 22,5 mm 22,5 mm Tiefe 121 mm 121 mm 121 mm Gewicht 185 g 190 g 205 g Bei Normenangaben ohne Datum gelten die 2014-07 neuesten Ausgabestände. Bedienungsanleitung PZE X4V 1003200-DE-09...
- Seite 15 0,01 A Max. Strom Max. Leistung 1500 VA 1500 VA DC1 bei 24 V 24 V Min. Strom 0,01 A 0,01 A Max. Strom Max. Leistung 150 W 150 W Gebrauchskategorie nach Norm EN 60947-5-1 EN 60947-5-1 Bedienungsanleitung PZE X4V 1003200-DE-09...
- Seite 16 Netz-Ein typ. 55 ms 55 ms bei automatischem Start nach Netz-Ein max. 200 ms 200 ms Verzögerungszeit tv 0,75 s Zeitgenauigkeit -50 %/+50 % -50 %/+50 % Überbrückung bei Spannungsein- brüchen der Versorgungsspannung 375 ms 1.500 ms Bedienungsanleitung PZE X4V 1003200-DE-09...
- Seite 17 0,2 - 2,5 mm², 24 - 14 AWG 2 Leiter gleichen Querschnitts, flexibel ohne Aderendhülse oder mit TWIN Aderendhülse 0,2 - 2,5 mm², 24 - 14 AWG 0,2 - 2,5 mm², 24 - 14 AWG Anzugsdrehmoment bei Schraub- klemmen 0,6 Nm 0,6 Nm Bedienungsanleitung PZE X4V 1003200-DE-09...
-
Seite 18: Sicherheitstechnische Kennzahlen
Wir empfehlen zur Berechnung der SIL-/PL-Werte der Sicherheits- funktion das Software-Tool PAScal. Ergänzende Daten ACHTUNG! Beachten Sie unbedingt die Lebensdauerkurven der Relais. Die sicherheits- technischen Kennzahlen der Relaisausgänge gelten nur, solange die Werte der Lebensdauerkurven eingehalten werden. Bedienungsanleitung PZE X4V 1003200-DE-09... -
Seite 19: Lebensdauerkurve
Die Lebensdauerkurven geben an, ab welcher Schaltspielzahl mit verschleißbedingten Ausfällen gerechnet werden muss. Der Verschleiß wird vor allem durch die elektrische Be- lastung verursacht, der mechanische Verschleiß ist vernachlässigbar. Schaltstrom (A) Abb.: Lebensdauerkurven bei 24 V DC und 230 V AC Bedienungsanleitung PZE X4V 1003200-DE-09... -
Seite 20: Bestelldaten
= 0,7 s Schraubklemmen 774586 PZE X4V 24 V DC; t = 1 s Schraubklemmen 774581 PZE X4V 24 V DC; t = 2 s Schraubklemmen 774582 PZE X4V 24 V DC; t = 3 s Schraubklemmen 774583 Bedienungsanleitung PZE X4V 1003200-DE-09... -
Seite 21: Eg-Konformitätserklärung
Diese(s) Produkt(e) erfüllen die Anforderungen der Richtlinie 2006/42/EG über Maschinen des europäischen Parlaments und des Rates. Die vollständige EG-Konformitätserklärung finden Sie im Internet unter www.pilz.com/support/downloads. Bevollmächtigter: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Deutschland Bedienungsanleitung PZE X4V... -
