PNOZ XV2

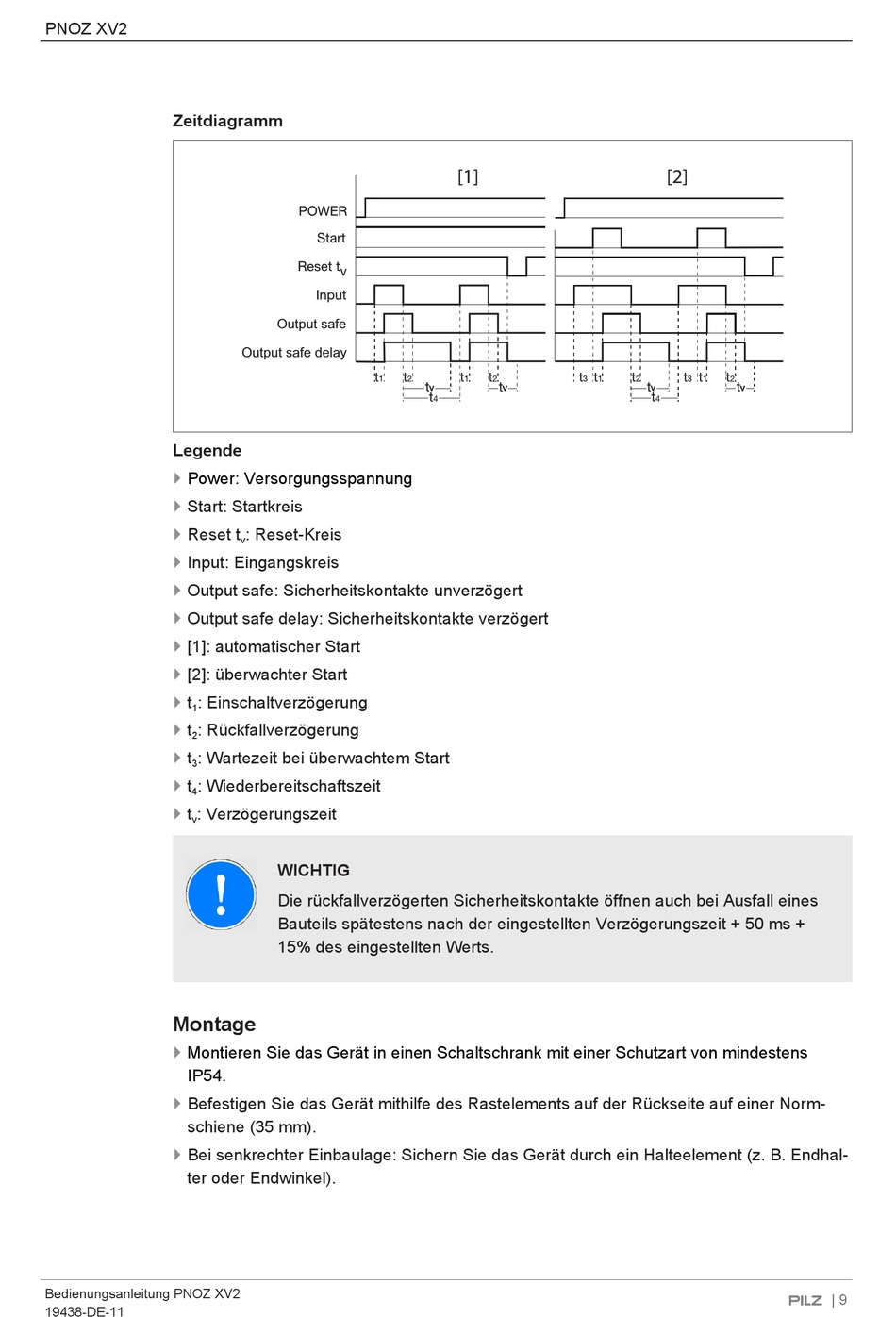

Zeitdiagramm

Legende
} Power: Versorgungsspannung
}
Start: Startkreis
}
Reset t
}
Input: Eingangskreis
}
Output safe: Sicherheitskontakte unverzögert
}
Output safe delay: Sicherheitskontakte verzögert
}
[1]: automatischer Start
} [2]: überwachter Start
}
t : Einschaltverzögerung
1
}
t : Rückfallverzögerung
2
}
t : Wartezeit bei überwachtem Start
3
}
t : Wiederbereitschaftszeit
4
} t : Verzögerungszeit
v

Montage

}
Montieren Sie das Gerät in einen Schaltschrank mit einer Schutzart von mindestens
IP54.
}
Befestigen Sie das Gerät mithilfe des Rastelements auf der Rückseite auf einer Norm-
schiene (35 mm).
}
Bei senkrechter Einbaulage: Sichern Sie das Gerät durch ein Halteelement (z. B. Endhal-
ter oder Endwinkel).
Bedienungsanleitung PNOZ XV2
19438-DE-11
Output safe
Output safe delay
: Reset-Kreis
v
WICHTIG
Die rückfallverzögerten Sicherheitskontakte öffnen auch bei Ausfall eines
Bauteils spätestens nach der eingestellten Verzögerungszeit + 50 ms +
15% des eingestellten Werts.
[1]
v v v v
[2]
v v v v
