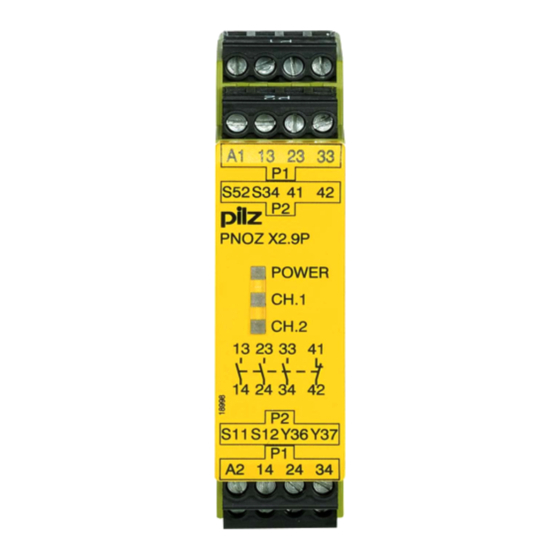

- Seite 1 PNOZ X2.9P Sicherheitsschaltgeräte Bedienungsanleitung-21094-DE-09...
- Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
-
Seite 3: Inhaltsverzeichnis
Verdrahtung ........................... Betriebsbereitschaft herstellen .................... Betrieb ............................ Statusanzeigen ......................... Fehler – Störungen ........................ Abmessungen in mm ......................Technische Daten ........................Sicherheitstechnische Kenndaten .................... Ergänzende Daten ......................... Lebensdauerkurve ........................Steckbare Klemmen abziehen ....................Bestelldaten ........................... EG-Konformitätserklärung ....................Bedienungsanleitung PNOZ X2.9P 21094-DE-09... -
Seite 4: Einführung
PNOZ X2.9P Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PNOZ X2.9P. Sie gilt, bis eine neue Dokumen- tation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts. -
Seite 5: Sicherheit
PNOZ X2.9P INFO liefert Anwendungstipps und informiert über Besonderheiten. Sicherheit Bestimmungsgemäße Verwendung Das Sicherheitsschaltgerät PNOZ X2.9P dient dem sicherheitsgerichteten Unterbrechen ei- nes Sicherheitsstromkreises. Das Sicherheitsschaltgerät erfüllt Forderungen der EN 60947-5-1 und EN 60204-1 und darf eingesetzt werden in Anwendungen mit Not-Halt-Tastern Schutztüren Lichtgittern und Sicherheitsschaltern mit Querschlusserkennung Als nicht bestimmungsgemäß... -
Seite 6: Qualifikation Des Personals
Das Gerät erfüllt alle notwendigen Bedingungen für einen sicheren Betrieb. Beachten Sie jedoch Folgendes: Hinweis für Überspannungskategorie III: Wenn am Gerät höhere Spannungen als Klein- spannung (>50 V AC oder >120 V DC) anliegen, müssen angeschlossene Bedienele- mente und Sensoren eine Bemessungsisolationsspannung von mind. 250 V aufweisen. Bedienungsanleitung PNOZ X2.9P 21094-DE-09... -
Seite 7: Gerätemerkmale
Die Sicherheitseinrichtung bleibt auch bei Ausfall eines Bauteils wirksam. Bei jedem Ein-Aus-Zyklus der Maschine wird automatisch überprüft, ob die Relais der Si- cherheitseinrichtung richtig öffnen und schließen. Blockschaltbild/Klemmenbelegung *Isolation zum nicht markierten Bereich und der Relaiskontakte zueinander: Basisisolierung (Überspannungskategorie III), sichere Trennung (Überspannungskategorie II) Bedienungsanleitung PNOZ X2.9P 21094-DE-09... -
Seite 8: Funktionsbeschreibung
PNOZ X2.9P Funktionsbeschreibung Das Sicherheitsschaltgerät PNOZ X2.9P dient dem sicherheitsgerichteten Unterbrechen ei- nes Sicherheitsstromkreises. Nach Anlegen der Versorgungsspannung leuchtet die LED "POWER". Das Gerät ist betriebsbereit, wenn der Startkreis S12-S34 geschlossen ist. Eingangskreis ist geschlossen (z. B. Not-Halt-Taster nicht betätigt): –... -
Seite 9: Zeitdiagramm
Montieren Sie das Gerät in einen Schaltschrank mit einer Schutzart von mindestens IP54. Befestigen Sie das Gerät mithilfe des Rastelements auf der Rückseite auf einer Norm- schiene (35 mm). Bei senkrechter Einbaulage: Sichern Sie das Gerät durch ein Halteelement (z. B. Endhal- ter oder Endwinkel). Bedienungsanleitung PNOZ X2.9P 21094-DE-09... -
Seite 10: Verdrahtung
Sorgen Sie beim Anschluss von magnetisch wirkenden, auf Reedkontakten basierenden Näherungsschaltern dafür, dass der max. Einschaltspitzenstrom (am Eingangskreis) den Näherungsschalter nicht überlastet. Das Netzteil muss den Vorschriften für Funktionskleinspannungen mit sicherer elektri- scher Trennung (SELV, PELV) nach VDE 0100, Teil 410 entsprechen. Bedienungsanleitung PNOZ X2.9P | 10 21094-DE-09... -
Seite 11: Betriebsbereitschaft Herstellen
Sicherheitslevel des Geräts (siehe Sicherheits- technische Kenndaten [ 19]). WICHTIG Betrieb mit einem Lichtgitter oder Sicherheitsschalter Die Versorgungsspannung des PNOZ X2.9P und die Versorgungsspannung des Lichtgitters oder Sicherheitsschalters dürfen nicht getrennt voneinander abschaltbar sein. Bedienungsanleitung PNOZ X2.9P | 11 21094-DE-09... - Seite 12 Automatischer Start Manueller Start/Überwachter Start Kontakte externer Schütze 13 (23,33) 13 (23, 33) 14 (24,34) 14 (24 ,34) Legende S1/S2: Not-Halt- bzw. Schutztürschalter S3: Starttaster : betätigtes Element : Tür offen : Tür geschlossen Bedienungsanleitung PNOZ X2.9P | 12 21094-DE-09...
-
Seite 13: Betrieb
Sicherheitsfunktion darf ausschließlich durch qualifiziertes Personal durch- geführt werden. Statusanzeigen LEDs zeigen den Status und Fehler während des Betriebs an: LED leuchtet POWER Versorgungsspannung liegt an. CH.1 Sicherheitskontakte von Kanal 1 sind geschlossen. CH.2 Sicherheitskontakte von Kanal 2 sind geschlossen. Bedienungsanleitung PNOZ X2.9P | 13 21094-DE-09... -
Seite 14: Fehler - Störungen
1 Minute ist das Gerät wieder betriebsbereit. Fehlfunktionen der Kontakte: Bei verschweißten Kontakten ist nach Öffnen des Ein- gangskreises keine neue Aktivierung möglich. LED "POWER" leuchtet nicht: Kurzschluss oder fehlende Versorgungsspannung. Abmessungen in mm * mit Federkraftklemmen Bedienungsanleitung PNOZ X2.9P | 14 21094-DE-09... -
Seite 15: Technische Daten
UB DC 80 Ohm 80 Ohm Relaisausgänge 777300 787300 Anzahl der Ausgangskontakte Sicherheitskontakte (S) unver- zögert Hilfskontakte (Ö) Max. Kurzschlussstrom IK 1 kA 1 kA Gebrauchskategorie nach Norm EN 60947-4-1 EN 60947-4-1 Bedienungsanleitung PNOZ X2.9P | 15 21094-DE-09... - Seite 16 Spannung 250 V AC G.U. (same polarity) 250 V AC G.U. (same polarity) bei Strom Spannung 24 V DC G. U. 24 V DC G. U. bei Strom Pilot Duty B300, R300 B300, R300 Bedienungsanleitung PNOZ X2.9P | 16 21094-DE-09...
- Seite 17 überwachtem Start max. 50 ms 50 ms Rückfallverzögerung bei Not-Halt typ. 10 ms 10 ms bei Not-Halt max. 20 ms 20 ms bei Netzausfall typ. 70 ms 70 ms bei Netzausfall max. 120 ms 120 ms Bedienungsanleitung PNOZ X2.9P | 17 21094-DE-09...
- Seite 18 Material Unterseite PPO UL 94 V0 PPO UL 94 V0 Front ABS UL 94 V0 ABS UL 94 V0 Oberseite PPO UL 94 V0 PPO UL 94 V0 Anschlussart Schraubklemme Federkraftklemme Befestigungsart steckbar steckbar Bedienungsanleitung PNOZ X2.9P | 18 21094-DE-09...
-
Seite 19: Sicherheitstechnische Kenndaten
Gebrauchsdauer (mission time) nach EN ISO 13849-1. Der Wert gilt auch als Intervall der Wiederholungsprüfungen nach EN 61508-6 und IEC 61511 und als Intervall für den Proof-Test und die Gebrauchsdauer nach EN 62061. Bedienungsanleitung PNOZ X2.9P | 19 21094-DE-09... -
Seite 20: Ergänzende Daten
Solange die Lebensdauerkurven nicht erreicht werden, kann der angegebene PFH-Wert unabhängig von der Schaltfrequenz und der Belastung verwendet werden, da der PFH- Wert den B10d-Wert der Relais sowie die Ausfallraten der anderen Bauteile bereits berück- sichtigt. Bedienungsanleitung PNOZ X2.9P | 20 21094-DE-09... -
Seite 21: Lebensdauerkurve
AC-15: 230V AC-15: 230V DC-13: 24V DC-13: 24V 3 4 5 6 8 10 Schaltstrom (A) Abb.: Lebensdauerkurven bei 24 V DC und 230 V AC Schaltstrom (A) Abb.: Lebensdauerkurven bei 110 V DC Bedienungsanleitung PNOZ X2.9P | 21 21094-DE-09... -
Seite 22: Steckbare Klemmen Abziehen
Vorgehensweise: Schraubendreher hinter der Klemme in Gehäuseaussparung ansetzen und Klemme heraushebeln. Klemmen nicht an den Kabeln abziehen! Bestelldaten Produkttyp Merkmale Anschlussart Bestell-Nr. PNOZ X2.9P 24 V DC Schraubklemmen 777300 PNOZ X2.9P C 24 V DC Federkraftklemmen 787300 Bedienungsanleitung PNOZ X2.9P | 22 21094-DE-09... -
Seite 23: Eg-Konformitätserklärung
Diese(s) Produkt(e) erfüllen die Anforderungen der Richtlinie 2006/42/EG über Maschinen des europäischen Parlaments und des Rates. Die vollständige EG-Konformitätserklärung finden Sie im Internet unter www.pilz.com/support/downloads. Bevollmächtigter: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Deutschland Bedienungsanleitung PNOZ X2.9P... -
Seite 24: Rückseite
Wir sind international vertreten. Nähere Informationen entnehmen Sie bitte unserer Homepage www.pilz.com oder nehmen Sie Kontakt mit unserem Stammhaus auf. Stammhaus: Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: info@pilz.de, Internet: www.pilz.com...
