PNOZ 11

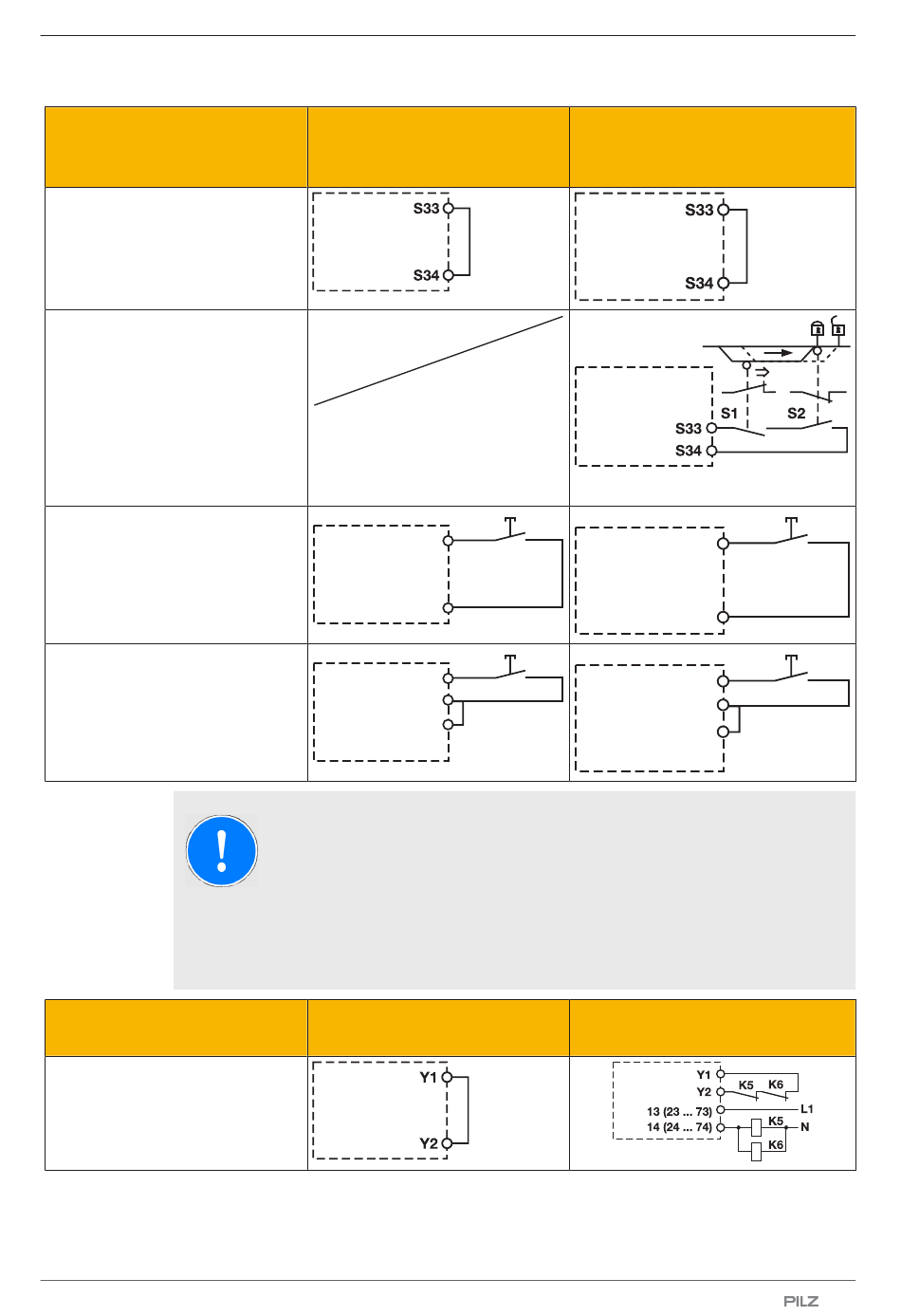

Startkreis
Automatischer Start
Automatischer Start mit Anlauf-
test
Manueller Start
Überwachter Start
Rückführkreis
Brücke oder Kontakte externer
Schütze
Bedienungsanleitung PNOZ 11
19147-DE-07
Not-Halt-Beschaltung (einkana-
lig, zweikanalig)
Schutztür (einkanalig)
S33
S34
S33
S34
S37
WICHTIG
Bei automatischem Start oder bei manuellem Start mit überbrücktem
Startkontakt (Fehlerfall):
Das Gerät startet bei Rückstellung der Schutzeinrichtung, z. B. Entriegelung
des Not-Halt-Tasters automatisch. Verhindern Sie einen unerwarteten Wie-
deranlauf durch externe Schaltungsmaßnahmen.
ohne Rückführkreisüberwa-
chung
Schutztür (zweikanalig)
Gleichzeitigkeit S1 und S2: 120 ms
S3
S33
S34
S3
S33
S34
S37
mit Rückführkreisüberwachung
S3
S3
| 12
