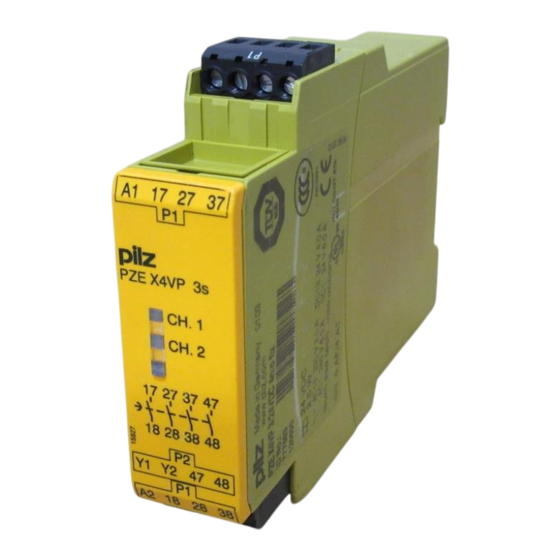

Pilz PZE X4VP Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Pilz Anleitungen
  4. Relais
  5. PZE X4VP
  6. Bedienungsanleitung

Pilz PZE X4VP Bedienungsanleitung

Sicherheitsschaltgeräte
Vorschau ausblenden Andere Handbücher für PZE X4VP:

Werbung

Quicklinks

Diese Anleitung herunterladen
PZE X4VP
Sicherheitsschaltgeräte
Bedienungsanleitung­1003202­DE­08

Werbung

loading

Verwandte Anleitungen für Pilz PZE X4VP

Inhaltszusammenfassung für Pilz PZE X4VP

  • Seite 1 PZE X4VP Sicherheitsschaltgeräte Bedienungsanleitung­1003202­DE­08...
  • Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An­ regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen. Pilz®, PIT®, PMI®, PNOZ®, Primo®, PSEN®, PSS®, PVIS®, SafetyBUS p®, Safety­ EYE®, SafetyNET p®, the spirit of safety® sind in einigen Ländern amtlich registrierte und geschützte Marken der Pilz GmbH & Co. KG.  SD bedeutet Secure Digital...
  • Seite 3 Inhalt Einführung Gültigkeit der Dokumentation Aufbewahren der Dokumentation Zeichenerklärung Bestimmungsgemäße Verwendung Zu Ihrer Sicherheit Gerätemerkmale Sicherheitseigenschaften Blockschaltbild/Klemmenbelegung Funktionsbeschreibung Montage Verdrahtung Betriebsbereitschaft herstellen Betrieb Statusanzeigen Fehler – Störungen Abmessungen in mm Technische Daten Sicherheitstechnische Kennzahlen Ergänzende Daten Lebensdauerkurve Steckbare Klemmen abziehen Bestelldaten EG­Konformitätserklärung Bedienungsanleitung PZE X4VP 1003202­DE­08...
  • Seite 4 PZE X4VP Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PZE X4VP. Sie gilt, bis eine neue Dokumenta­ tion erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts. Aufbewahren der Dokumentation Diese Dokumentation dient der Instruktion. Bewahren Sie die Dokumentation für die künfti­ ge Verwendung auf. Zeichenerklärung Besonders wichtige Informationen sind wie folgt gekennzeichnet: GEFAHR! Beachten Sie diesen Hinweis unbedingt! Er warnt Sie vor unmittelbar dro­ henden Gefahren, die schwerste Körperverletzungen und Tod verursachen können, und weist auf entsprechende Vorsichtsmaßnahmen hin. WARNUNG! Beachten Sie diesen Hinweis unbedingt! Er warnt Sie vor gefährlichen Si­ tuationen, die schwerste Körperverletzungen und Tod verursachen können, und weist auf entsprechende Vorsichtsmaßnahmen hin. ACHTUNG! weist auf eine Gefahrenquelle hin, die leichte oder geringfügige Verletzun­ gen sowie Sachschaden zur Folge haben kann, und informiert über entspre­ chende Vorsichtsmaßnahmen. WICHTIG beschreibt Situationen, durch die das Produkt oder Geräte in dessen Umge­ bung beschädigt werden können, und gibt entsprechende Vorsichtsmaß­ nahmen an. Der Hinweis kennzeichnet außerdem besonders wichtige Text­ stellen. Bedienungsanleitung PZE X4VP 1003202­DE­08...
  • Seite 5 PZE X4VP INFO liefert Anwendungstipps und informiert über Besonderheiten. Bestimmungsgemäße Verwendung Das Gerät erfüllt die Forderungen der EN 60947­5­1, EN 60204­1 und VDE 0113­1. Der Kontakterweiterungsblock dient als Erweiterungsgerät zur Kontaktverstärkung und Kontakt­ vervielfältigung der unverzögerten Sicherheitskontakte eines Grundgeräts. Grundgeräte sind alle Sicherheitsschaltgeräte mit Rückführkreisüberwachung. Die zu realisierende Kategorie nach EN ISO 13849­1 ist abhängig von der Kategorie des Grundgeräts. Sie kann vom Kontakterweiterungsblock nicht überschritten werden. Die rückfallverzögerten Sicherheitskontakte dürfen bis max. PL d (Cat. 3) eingesetzt wer­ den. Zu Ihrer Sicherheit Installieren und nehmen Sie das Gerät nur dann in Betrieb, wenn Sie diese Betriebsan­ leitung gelesen und verstanden haben und Sie mit den geltenden Vorschriften über Ar­ beitssicherheit und Unfallverhütung vertraut sind. Beachten Sie die VDE­ sowie die örtlichen Vorschriften, insbesondere hinsichtlich Schutzmaßnahmen. Durch Öffnen des Gehäuses oder eigenmächtige Umbauten erlischt jegliche Gewähr­ leistung. Hinweis für Überspannungskategorie III: Wenn am Gerät höhere Spannungen als Kleinspannung (>50 V AC oder >120 V DC) anliegen, müssen angeschlossene Be­ dienelemente und Sensoren eine Bemessungsisolationsspannung von mind. 250 V auf­ weisen. Gerätemerkmale Relaisausgänge zwangsgeführt: – 4 Sicherheitskontakte (S) rückfallverzögert LED­Anzeige für: – Schaltzustand Kanal 1/2 Anschluss für Rückführkreis Ansteuerung: einkanalig Gerätevarianten mit verschiedenen Verzögerungszeiten steckbare Anschlussklemmen (wahlweise Federkraftklemme oder Schraubklemme) Gerätevarianten siehe Bestelldaten Sicherheitseigenschaften Das Gerät erfüllt folgende Sicherheitsanforderungen: Bedienungsanleitung PZE X4VP 1003202­DE­08...
  • Seite 6 PZE X4VP Der Kontakterweiterungsblock erweitert einen bestehenden Stromkreis. Da die Aus­ gangsrelais durch den Rückführkreis des Grundgeräts überwacht werden, übertragen sich die Sicherheitsfunktionen des bestehenden Stromkreises auf den Kontakterweite­ rungsblock. Die Sicherheitseinrichtung bleibt auch bei Ausfall eines Bauteils wirksam. Erdschluss im Rückführkreis: Wird abhängig vom verwendeten Grundgerät erkannt. Erdschluss im Eingangskreis: Die Ausgangsrelais fallen ab und die Sicherheitskontakte öffnen. Blockschaltbild/Klemmenbelegung A1 A2 17 27 37 Input PNOZ X4VP 3s PZE X4VP CH.1 CH.2 Power Y1 Y2 47 18 28 38 *Isolation zum nicht markierten Bereich und der Relaiskontakte zueinander: Basisisolierung (Überspannungskategorie III), sichere Trennung (Überspannungskategorie II) Funktionsbeschreibung Der Kontakterweiterungsblock ist ein Zusatzgerät mit Rückfallverzögerung und dient der Er­ weiterung eines Sicherheitsstromkreises. Der Kontakterweiterungsblock wird von einem Grundgerät (z. B. NOT­AUS­Schaltgerät) angesteuert. Funktionsablauf nach Schließen der Sicherheitskontakte des Grundgeräts: – Die Versorgungsspannung liegt am Eingang (A1) des Kontakterweiterungsblocks.
  • Seite 7 PZE X4VP Montage Montieren Sie das Gerät in einen Schaltschrank mit einer Schutzart von mindestens IP54. Befestigen Sie das Gerät mithilfe des Rastelements auf der Rückseite auf einer Norm­ schiene. Sichern Sie das Gerät auf einer senkrechten Normschiene (35 mm) durch ein Halteele­ ment (z. B. Endhalter oder Endwinkel). Werden im Schaltschrank mehr als 2 Geräte nebeneinander montiert, lassen Sie zwi­ schen den Geräten einen Abstand von mindestens 6 mm. Verdrahtung Beachten Sie: Angaben im Abschnitt "Technische Daten [  9]" unbedingt einhalten. Die Ausgänge 17­18, 27­28, 37­38, 47­48 sind rückfallverzögerte Sicherheitskontakte. Vor die Ausgangskontakte eine Sicherung (siehe Technische Daten) schalten, um das Verschweißen der Kontakte zu verhindern. Berechnung der max. Leitungslänge I  im Eingangskreis: lmax / km  = max. Gesamtleitungswiderstand (siehe Technische Daten) lmax  / km = Leitungswiderstand/km Leitungsmaterial aus Kupferdraht mit einer Temperaturbeständigkeit von 60/75 °C ver­ wenden. Sorgen Sie an allen Ausgangskontakten bei kapazitiven und induktiven Lasten für eine ausreichende Schutzbeschaltung. Keine kleinen Ströme mit Kontakten schalten, über die zuvor große Ströme geführt wur­ den. Betriebsbereitschaft herstellen Versorgungsspannung 24 V DC Bedienungsanleitung PZE X4VP 1003202­DE­08...
  • Seite 8 PZE X4VP Eingangskreis Einkanalig Zweikanalig Grundgerät: 24 V DC Sicherheitsschaltgerät PNOZ X Ansteuerung durch Sicherheits­ kontakte Grundgerät: Sicherheitsschaltgerät PNOZmulti Ansteuerung durch Halbleiteraus­ gänge (24 V DC) Grundgerät: Sicherheitsschalt­ Grundgerät: Sicherheitsschaltge­ Rückführkreis gerät PNOZ X rät PNOZmulti Y1, Y2 und Input sind Eingänge des Grundgeräts, die den Rück­ führkreis auswerten Betrieb Statusanzeigen CH.1 Sicherheitskontakte von Kanal 1 sind geschlossen. CH.2 Sicherheitskontakte von Kanal 2 sind geschlossen. Fehler – Störungen Durch Schließen bzw. Unterbrechen des Eingangskreises kann überprüft werden, ob das Gerät ordnungsgemäß ein­ bzw. ausschaltet. Das Gerät kann aus Sicherheitsgründen bei folgenden Fehlern nicht gestartet werden: Fehlfunktion der Kontakte: Da der Kontaktblock mit einem Grundgerät verschaltet wird, ist bei verschweißten Kontakten nach Öffnen des Eingangskreises keine neue Aktivie­ rung möglich. Leitungsunterbrechung, Kurz­ oder Erdschluss (z. B. im Eingangskreis) Im Fehlerfall können die rückfallverzögerten Sicherheitskontakte vor Ablauf der Verzö­ gerungszeit öffnen. Bedienungsanleitung PZE X4VP 1003202­DE­08...
  • Seite 9 PZE X4VP Abmessungen in mm * mit Federkraftklemmen 22,5 (0.88") 94 (3.70") * 101 (3.98") Technische Daten Bestell­Nr. 777580 – 777583 Weitere Bestell­Nr. siehe anschließend Allgemein 777580 777581 777582 777583 CCC, CE, GOST, CCC, CE, GOST, CCC, CE, GOST, CCC, CE, GOST, Zulassungen TÜV, cULus Listed TÜV, cULus Listed TÜV, cULus Listed TÜV, cULus Listed Elektrische Daten 777580 777581 777582 777583 Versorgungsspan­ nung Spannung 24 V 24 V 24 V 24 V Spannungstole­ ranz ­15 %/+10 % ­15 %/+10 %...
  • Seite 10 PZE X4VP Elektrische Daten 777580 777581 777582 777583 Max. Gesamtlei­ tungswiderstand Rl­ Einkanalig bei UB 30 Ohm 30 Ohm 30 Ohm 30 Ohm Spannung an Eingangskreis DC 24,0 V 24,0 V 24,0 V 24,0 V Strom an Eingangskreis DC 95,0 mA 95,0 mA 95,0 mA 95,0 mA Anzahl der Aus­ gangskontakte Sicherheitskon­ takte (S) verzö­ gert Eingänge 777580 777581 777582 777583 Anzahl Relaisausgänge 777580 777581 777582 777583 Max. Kurzschluss­...
  • Seite 11 PZE X4VP Relaisausgänge 777580 777581 777582 777583 Gebrauchskategorie nach UL Spannung 250 V AC G.U. (sa­ 250 V AC G.U. (sa­ 250 V AC G.U. (sa­ 250 V AC G.U. (sa­ me polarity) me polarity) me polarity) me polarity) bei Strom 6,0 A 6,0 A 6,0 A 6,0 A Spannung 24 V DC G. U. 24 V DC G. U. 24 V DC G. U. 24 V DC G. U. bei Strom 6,0 A 6,0 A 6,0 A 6,0 A Pilot Duty B300, R300 B300, R300 B300, R300 B300, R300 Kontaktabsicherung extern, Sicherheits­ kontakte nach Norm EN 60947­5­1 EN 60947­5­1...
  • Seite 12 PZE X4VP Zeiten 777580 777581 777582 777583 Überbrückung bei Spannungseinbrü­ chen der Versor­ gungsspannung 20 ms 20 ms 20 ms 20 ms Umweltdaten 777580 777581 777582 777583 Klimabeanspru­ chung EN 60068­2­78 EN 60068­2­78 EN 60068­2­78 EN 60068­2­78 Umgebungs­ temperatur Temperaturbe­ reich ­10 ­ 55 °C ­10 ­ 55 °C ­10 ­ 55 °C ­10 ­ 55 °C Lagertemperatur Temperaturbe­ reich ­40 ­ 85 °C ­40 ­ 85 °C ­40 ­ 85 °C ­40 ­ 85 °C EN 60947­5­1, EN EN 60947­5­1, EN EN 60947­5­1, EN...
  • Seite 13 PZE X4VP Mechanische Daten 777580 777581 777582 777583 Leiterquerschnitt bei Schraubklemmen 1 Leiter flexibel 0,25 ­ 2,50 mm², 24 0,25 ­ 2,50 mm², 24 0,25 ­ 2,50 mm², 24 0,25 ­ 2,50 mm², 24 ­ 12 AWG ­ 12 AWG ­ 12 AWG ­ 12 AWG 2 Leiter gleichen Querschnitts, fle­ xibel mit Aderend­ hülse, ohne 0,25 ­ 1,00 mm², 24 0,25 ­ 1,00 mm², 24 0,25 ­ 1,00 mm², 24 0,25 ­ 1,00 mm², 24 Kunststoffhülse ­ 16 AWG ­ 16 AWG ­ 16 AWG ­ 16 AWG 2 Leiter gleichen Querschnitts, fle­ xibel ohne Ade­ rendhülse oder mit TWIN Ade­ 0,20 ­ 1,50 mm², 24 0,20 ­ 1,50 mm², 24 0,20 ­ 1,50 mm², 24 0,20 ­ 1,50 mm², 24 rendhülse ­ 16 AWG ­ 16 AWG ­ 16 AWG...
  • Seite 14 PZE X4VP Elektrische Daten 787580 787581 787582 787583 Max. Einschaltstro­ mimpuls Stromimpuls Ein­ gangskreis 2,00 A 2,00 A 2,00 A 2,00 A Impulsdauer Ein­ gangskreis 50,0 ms 110,0 ms 140,0 ms 225,0 ms Max. Gesamtlei­ tungswiderstand Rl­ Einkanalig bei UB 30 Ohm 30 Ohm 30 Ohm 30 Ohm Spannung an Eingangskreis DC 24,0 V 24,0 V 24,0 V 24,0 V Strom an Eingangskreis DC 95,0 mA 95,0 mA 95,0 mA 95,0 mA Anzahl der Aus­ gangskontakte Sicherheitskon­...
  • Seite 15 PZE X4VP Relaisausgänge 787580 787581 787582 787583 Gebrauchskategorie nach Norm EN 60947­5­1 EN 60947­5­1 EN 60947­5­1 EN 60947­5­1 Sicherheitskon­ takte verzögert, AC15 bei 230 V 230 V 230 V 230 V Max. Strom 3,0 A 3,0 A 3,0 A 3,0 A Sicherheitskon­ takte verzögert, DC13 (6 Schalt­ spiele/min) bei 24 V 24 V 24 V 24 V Max. Strom 4,0 A 4,0 A 4,0 A 4,0 A Gebrauchskategorie nach UL Spannung 250 V AC G.U. (sa­...
  • Seite 16 PZE X4VP Konventioneller 787580 787581 787582 787583 thermischer Strom bei gleichzeitiger Belastung mehre­ rer Kontakte Ith pro Kontakt bei UB DC Konv. therm. Strom bei 1 Kon­ takt 6,00 A 6,00 A 6,00 A 6,00 A Konv. therm. Strom bei 2 Kon­ takten 5,00 A 5,00 A 5,00 A 5,00 A Konv. therm. Strom bei 3 Kon­ takten 4,50 A 4,50 A 4,50 A 4,50 A Konv. therm. Strom bei 4 Kon­ takten 4,00 A 4,00 A 4,00 A 4,00 A Zeiten 787580 787581...
  • Seite 17 PZE X4VP Umweltdaten 787580 787581 787582 787583 Bemessungsstoß­ spannungsfestigkeit 4,00 kV 4,00 kV 4,00 kV 4,00 kV Schutzart Einbauraum (z. B. Schaltschrank) IP54 IP54 IP54 IP54 Gehäuse IP40 IP40 IP40 IP40 Klemmenbereich IP20 IP20 IP20 IP20 Mechanische Daten 787580 787581 787582 787583 Einbaulage beliebig beliebig beliebig beliebig Lebensdauer me­ chanisch 10.000.000 Zyklen 10.000.000 Zyklen...
  • Seite 18 PZE X4VP INFO Die SIL­/PL­Werte einer Sicherheitsfunktion sind nicht identisch mit den SIL­/PL­Werten der verwendeten Geräte und können von diesen abwei­ chen. Wir empfehlen zur Berechnung der SIL­/PL­Werte der Sicherheits­ funktion das Software­Tool PAScal. Ergänzende Daten ACHTUNG! Beachten Sie unbedingt die Lebensdauerkurven der Relais. Die sicherheits­ technischen Kennzahlen der Relaisausgänge gelten nur, solange die Werte der Lebensdauerkurven eingehalten werden. Der PFH­Wert ist abhängig von der Schaltfrequenz und der Belastung des Relaisausgan­ ges. Solange die Lebensdauerkurven nicht erreicht werden, kann der angegebene PFH­Wert unabhängig von der Schaltfrequenz und der Belastung verwendet werden, da der PFH­ Wert den B10d­Wert der Relais sowie die Ausfallraten der anderen Bauteile bereits berück­ sichtigt. Lebensdauerkurve Die Lebensdauerkurven geben an, ab welcher Schaltspielzahl mit verschleißbedingten Ausfällen gerechnet werden muss. Der Verschleiß wird vor allem durch die elektrische Be­ lastung verursacht, der mechanische Verschleiß ist vernachlässigbar. Bedienungsanleitung PZE X4VP 1003202­DE­08...
  • Seite 19 PZE X4VP Lebensdauerkurven bei 24 V DC und 230 V AC Lebensdauerkurven bei 110 V DC Beispiel Induktive Last: 0,2 A Gebrauchskategorie: AC15 Bedienungsanleitung PZE X4VP 1003202­DE­08...
  • Seite 20 PZE X4VP Lebensdauer der Kontakte: 1 000 000 Schaltspiele Solange die zu realisierende Applikation eine Schaltspielzahl von weniger als 1 000 000 Schaltspiele erfordert, kann mit dem PFH­Wert (s. technische Daten) gerechnet werden. Um die Lebensdauer zu erhöhen, an allen Ausgangskontakten für eine ausreichende Fun­ kenlöschung sorgen. Bei kapazitiven Lasten sind eventuell auftretende Stromspitzen zu be­ achten. Bei DC­Schützen Freilaufdioden zur Funkenlöschung einsetzen. Steckbare Klemmen abziehen Vorgehensweise: Schraubendreher hinter der Klemme in Gehäuseaussparung ansetzen und Klemme heraushebeln. Klemmen nicht an den Kabeln abziehen! Bestelldaten Merkmale Anschlussart Bestell­Nr. PZE X4VP 24 V DC; t = 0,5 s Schraubklemmen, steckbar 777580 V  PZE X4VP C 24 V DC; t = 0,5 s Federkraftklemmen, steckbar 787580 V  PZE X4VP 24 V DC; t = 1 s Schraubklemmen, steckbar 777581 V  PZE X4VP C 24 V DC; t = 1 s Federkraftklemmen, steckbar 787581 V  PZE X4VP 24 V DC; t = 2 s Schraubklemmen, steckbar...
  • Seite 21 PZE X4VP Merkmale Anschlussart Bestell­Nr. PZE X4VP 24 V DC; t = 3 s Schraubklemmen, steckbar 777583 V  PZE X4VP C 24 V DC; t = 3 s Federkraftklemmen, steckbar 787583 V  EG­Konformitätserklärung Diese(s) Produkt(e) erfüllen die Anforderungen der Richtlinie 2006/42/EG über Maschinen des europäischen Parlaments und des Rates. Die vollständige EG­Konformitätserklärung finden Sie im Internet unter www.pilz.com/support/downloads. Bevollmächtigter: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix­Wankel­Str. 2, 73760 Ostfil­ dern, Deutschland Bedienungsanleitung PZE X4VP 1003202­DE­08...
  • Seite 22 Handelspartner vertreten. Nähere Informationen entnehmen Sie bitte unserer Homepage oder nehmen Sie Kontakt mit unserem Stammhaus auf. Pilz GmbH & Co. KG Felix-Wankel-Straße 2 73760 Ostfi ldern, Deutschland Telefon: +49 711 3409-0 Telefax: +49 711 3409-133 E-Mail: pilz.gmbh@pilz.de...
