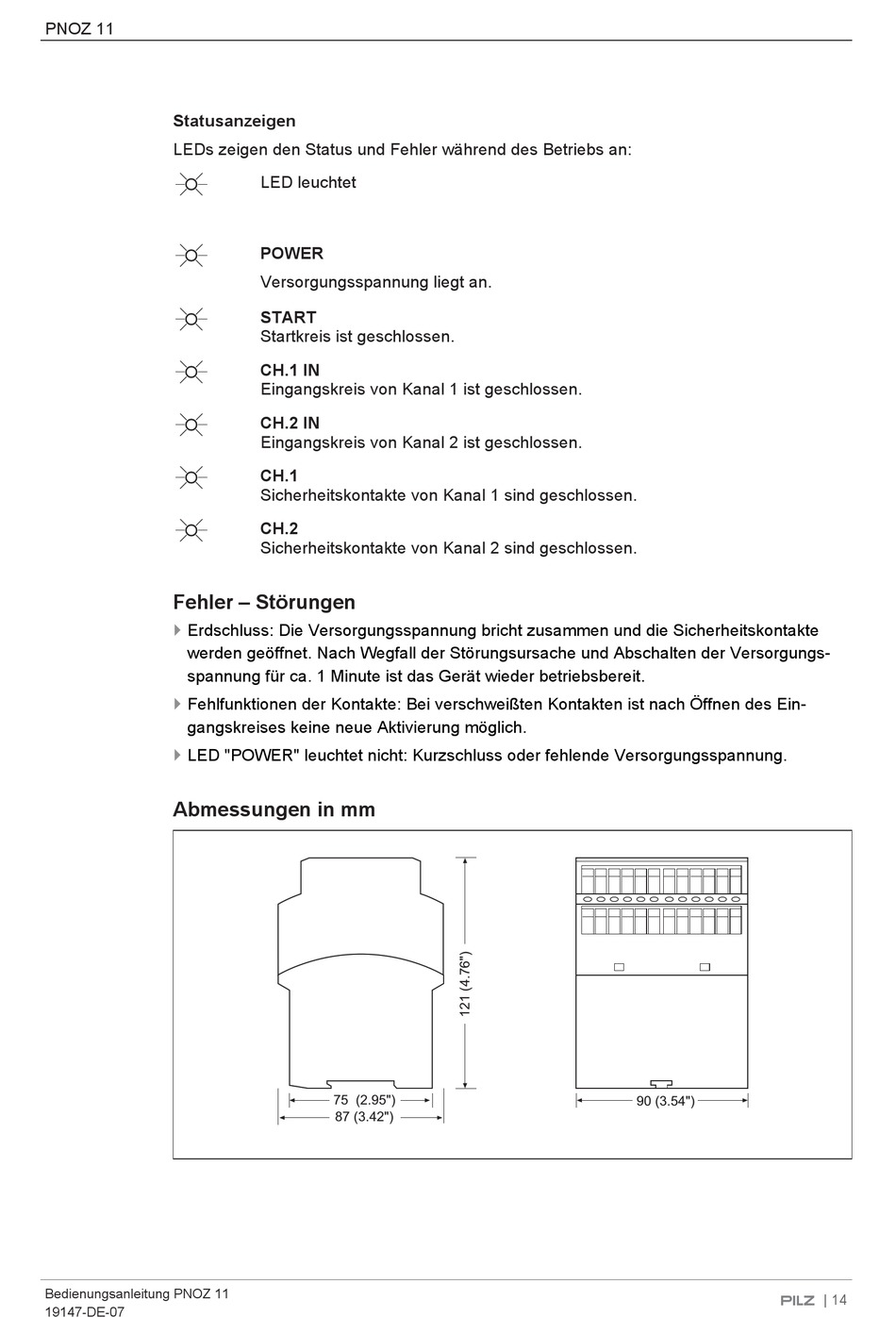

PNOZ 11
Statusanzeigen
LEDs zeigen den Status und Fehler während des Betriebs an:
Fehler – Störungen
}
Erdschluss: Die Versorgungsspannung bricht zusammen und die Sicherheitskontakte
werden geöffnet. Nach Wegfall der Störungsursache und Abschalten der Versorgungs-
spannung für ca. 1 Minute ist das Gerät wieder betriebsbereit.
}
Fehlfunktionen der Kontakte: Bei verschweißten Kontakten ist nach Öffnen des Ein-
gangskreises keine neue Aktivierung möglich.
}
LED "POWER" leuchtet nicht: Kurzschluss oder fehlende Versorgungsspannung.
Abmessungen in mm
Bedienungsanleitung PNOZ 11
19147-DE-07
LED leuchtet
POWER
Versorgungsspannung liegt an.
START
Startkreis ist geschlossen.
CH.1 IN
Eingangskreis von Kanal 1 ist geschlossen.
CH.2 IN
Eingangskreis von Kanal 2 ist geschlossen.
CH.1
Sicherheitskontakte von Kanal 1 sind geschlossen.
CH.2
Sicherheitskontakte von Kanal 2 sind geschlossen.
75 (2.95")
87 (3.42")
90 (3.54")
| 14
