146 | Denoxtronic 2.1 | Uređaji i komponente
3.
Uređaji i komponente
i
Ovo poglavlje sadrži pregled najvažnijih uređa-
ja i komponenti koje su potrebne za ispitivanje
i servisiranje modula za pumpanje AdBlue tipa
Denoxtronic 2.1. Detaljne napomene o uporabi i ru-
kovanju pronaći ćete u zasebnim uputama za servisi-
ranje softvera ESI[tronic] Denoxtronic 2.1.
3.1
Naprava za ispitivanje 0 986 613 880
Naprava za ispitivanje 0 986 613 880 predviđena je u
kombinaciji sa svim kompletima alata Denoxtronic kao
radno mjesto za ispitivanje i popravak modula za pum-
panje AdBlue. Naprava za ispitivanje pruža sve opskrbne
priključke za ispitni medij, ispitni napon, stlačeni zrak i
ispitni plin.

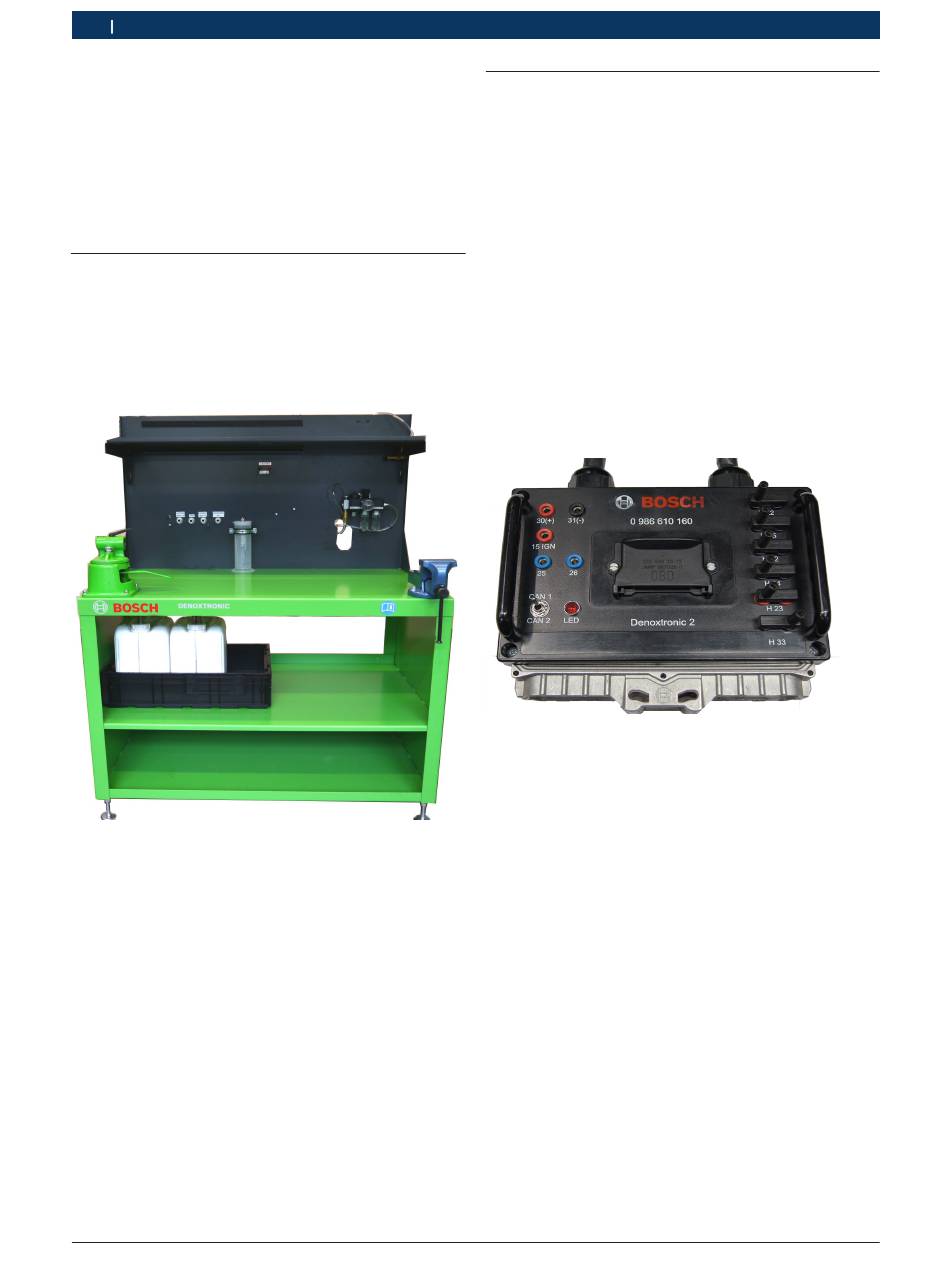

Abb. 1:
Naprava za ispitivanje 0 986 613 880
i
Slika (sl. 1) služi kao primjer. Informacije o opsegu
isporuke i strukturi navedene su u originalnim uputa-
ma za uporabu 1 689 989 164.
|
1 689 989 404
2019-03-01
3.2
Modul za adapter 0 986 610 160
Modul za adapter 0 986 610 160 služi kao sučelje izme-
đu adaptera za ispitivanje 0 986 610 180,
KTS 5XX / 6XX i modula za doziranje i pumpanje u ispiti-
vanju modula za pumpanje AdBlue.
Putem modula za adapter i spojnih vodova dovodi se
napon (24 V) kako u adapter za ispitivanje tako u modu-
le za pumpanje. Modul za adapter opskrbljuje se napo-
nom putem naponske konstante (30 V DC / min. 20 A),
npr. Bosch 1 687 022 873.
Dijagnostički podaci ispitivanja dostupni su putem sof-
tvera ESI[tronic] – Dijagnoza komponenti. Preduvjet za
to je pretplata na ESI[tronic] – vrsta informacije "K".
Dijagnoza upravljačkog uređaja u modulu za pumpanje
vrši se vlastitom dijagnozom i internom memorijom gre-
šaka. Dijagnoza obuhvaća između ostaloga očitavanje i
brisanje memorije grešaka, ispitivanje izvršnog članka i
ispitivanja funkcije.
Abb. 2:
Modul za adapter 0 986 610 160
i
Pravilno priključivanje i primjena modula za adapter
opisani su u uputama za ispitivanje i servisiranje
softvera ESI [tronic].
i
Neispravni modul za adapter mora se u potpunosti
zamijeniti.
Robert Bosch GmbH
