no 246 | Denoxtronic 2.1 | Enheter og komponenter
3.5 Manometer 0 986 610 510
Manometer brukes til testing av forskjellige system-
trykktilstander i AdBLue-matemodulene, funksjonen til
omkoblingsventilen og sugeeffekten.
!
Manometeret er spesielt tilpasset til testing av
AdBLue-matemoduler, bruk av andre manometere er
ikke tillatt.
i
Detaljerte anvisninger om betjening og håndtering
finner du i den separate ESI[tronic]-vedlikeholdsan-
visningen Denoxtronic 2.1.

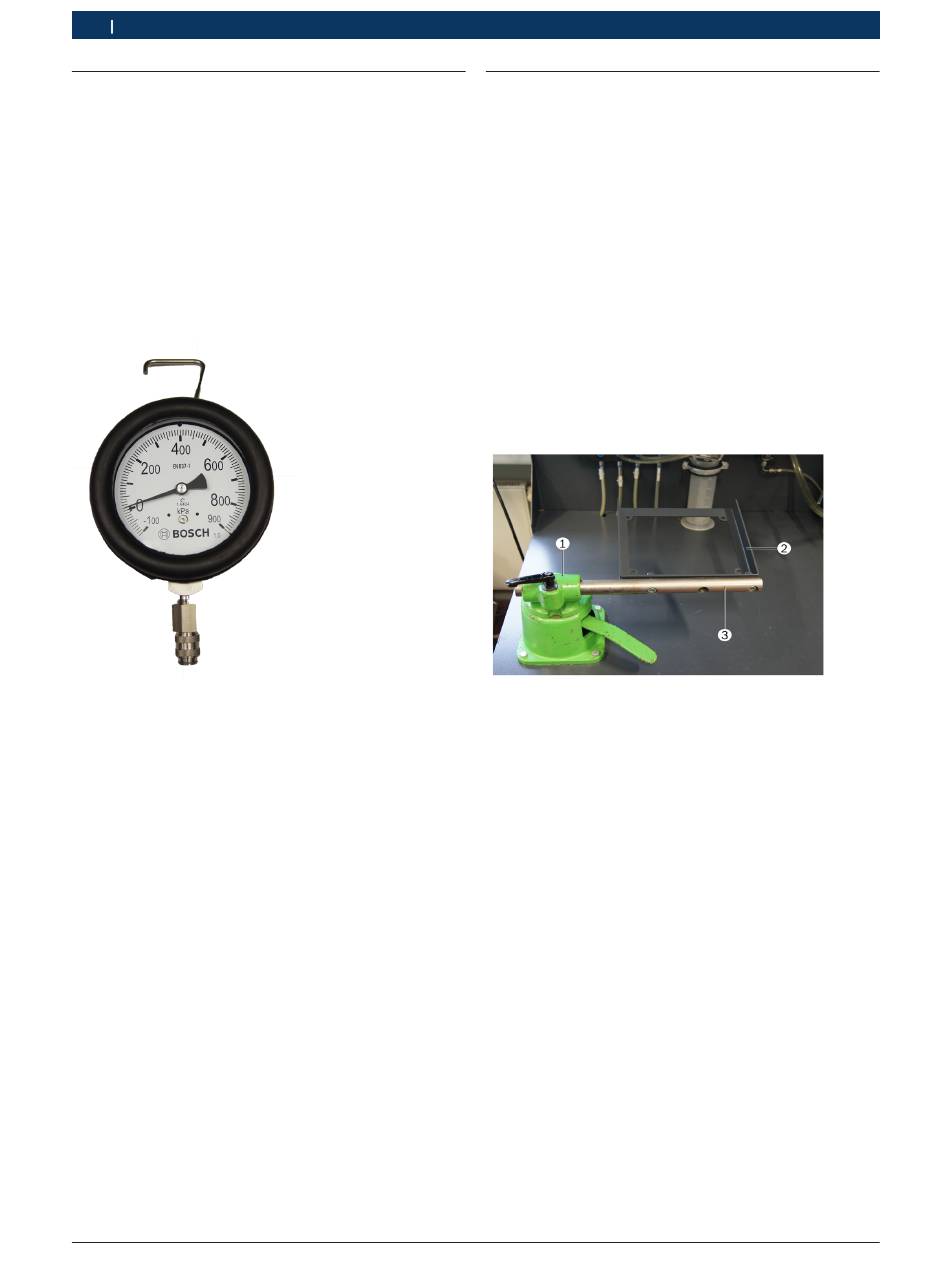

Fig. 5: Manometer 0 986 610 510
i
Målenøyaktigheten til manometeret må regelmes-
sig kontrolleres av et sertifisert testorgan. Dette er
ansvaret til brukeren.
i
Et defekt manometer må erstattes med et nytt.
3.5.1 Feste manometeret
Manometeret festes med den integrerte kroken på
Denoxtronic-testenheten 0 986 613 880.
|
1 689 989 404 2019-03-01
3.6

Oppspenningsbukk 0 986 611 249

Oppspenningsbukken (fig. 6, pos. 1) festes på testen-
heten 0 986 613 880 til venstre foran på den klargjorte
arbeidsflaten (4 M8-skruer).
Stangen 0 986 610 981 (fig. 6, pos. 3) føres inn og
klemmes fast i den runde holderen i oppspenningsbuk-
ken. Monterinsplaten 0 986 613 866 (fig 6. pos. 2) fes-
tes med to skruer (M 10) til stangen.
AdBlue-matemodulen festes for testing og reparasjon i
monteringsplaten. AdBlue-matemodulen kan bringes i
den aktuelle bruksposisjonen under testing og repara-
sjon ved å dreie på stangen og spaken på oppspen-
ningsbukken.
!
Ved løsning og justering av stangen i oppspennings-
bukken må man alltid holde mot med en hånd på
monteringsplaten eller på AdBlue-matemodulen, for
å unngå ukontrollert vipping.
Fig. 6: Oppspenningsbukk 0 986 611 249 på testenhet
0 986 613 880
1 Oppspenningsbukk 0 986 611 249
2 Monteringsplate 0 986 613 866
3 Stang 0 986 610 981
i
Detaljerte anvisninger om betjening og håndtering
finner du i den separate ESI[tronic]-vedlikeholdsan-
visningen Denoxtronic 2.1..
