3.5 Манометр 0 986 610 510
Манометр в модулях подачи AdBlue используется для
проверки различных рабочих состояний давления
в системе, функции переключающего клапана
и мощности всасывания.
!
Манометр настроен специально для проверки
модулей подачи AdBlue, использование других
манометров не допускается.
i
Подробные указания по эксплуатации и обращению
с приборами вы найдете в отдельной инструкции
по ремонту ESI[tronic] Denoxtronic 2.1.

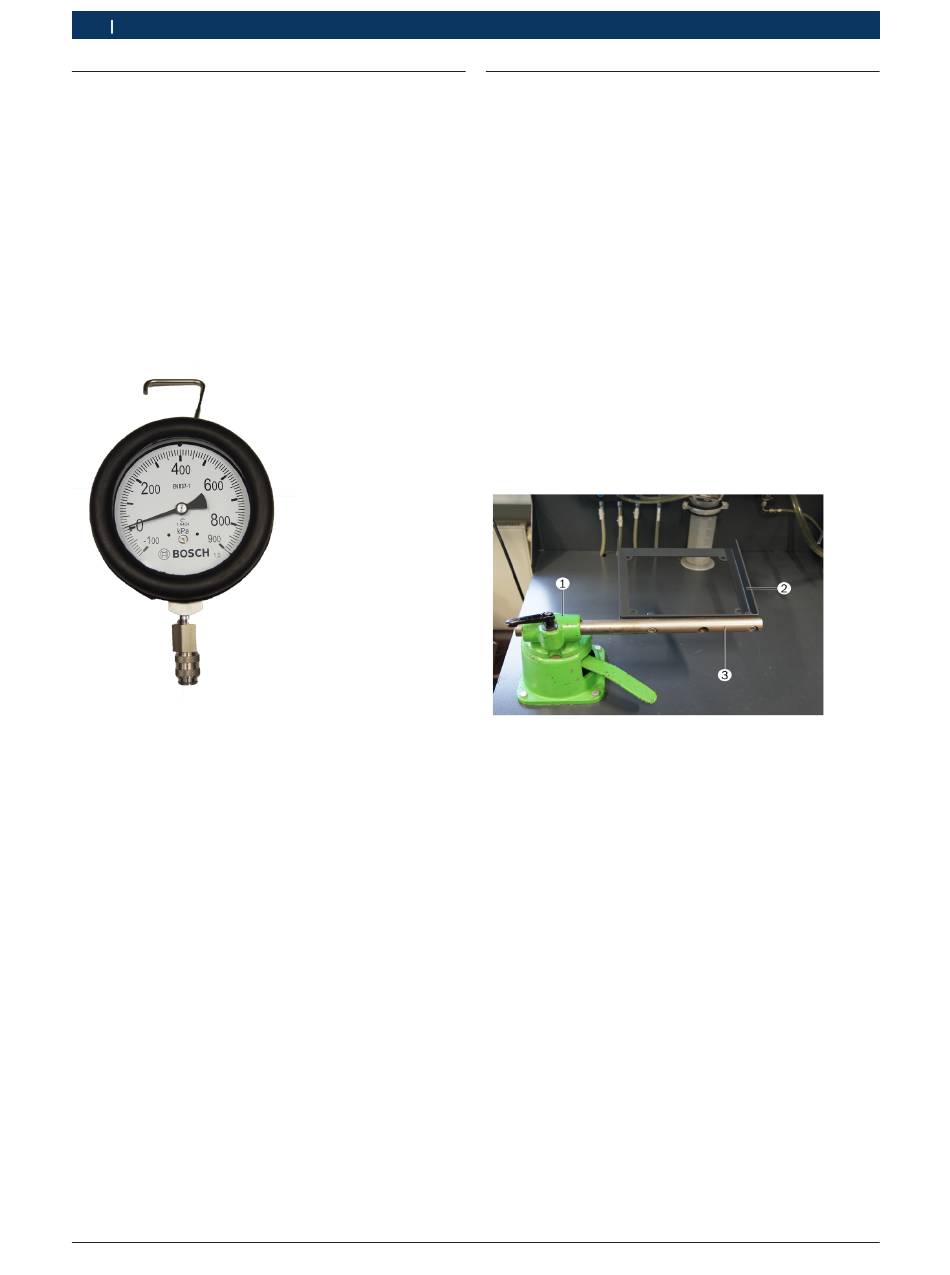

Abb. 5: Манометр 0 986 610 510
i
Точность манометра должна быть проверена
сертифицированным органом контроля.
Ответственность за это несет пользователь
оборудования.
i
Неисправный манометр следует заменить
на новый.
3.5.1 Крепление манометра
С помощью встроенного крюка манометр
крепится на проверочном устройстве Denoxtronic
0 986 613 880.
|
1 689 989 404 2019-03-01
3.6 Державка 0 986 611 249
Державка (рис. 6, поз. 1) крепится на проверочное
устройство 0 986 613 880 слева спереди
на подготовленную рабочую поверхность
(4 винта М8).
Штанга 0 986 610 981 (рис 6. поз. 3) вставляется
в круглое приемное отверстие державки
и фиксируется. Монтажная плита 0 986 613 866
(рис. 6, поз. 2) крепится двумя винтами (M 10)
к штанге.
Для проверки и ремонта модуль подачи AdBlue
крепится на монтажной плите. При проверке
и ремонте модуль подачи AdBlue можно поставить
в соответствующее положение путем поворота
штанги и рычага на державке.
!
Во избежание неконтролируемого опрокидывания
при ослаблении или поворачивании штанги
на державке всегда удерживайте одной рукой
монтажную плиту или модуль подачи AdBlue.
Abb. 6: Державка 0 986 611 249 на проверочном устройстве
0 986 613 880
1 Державка 0 986 611 249
2 Монтажная плита 0 986 613 866
3 Штанга 0 986 610 981
i
Подробные указания по эксплуатации и обращению
с приборами вы найдете в отдельной инструкции
по ремонту ESI[tronic] Denoxtronic 2.1.
