3.9 Проверочный дозирующий модуль
0 986 610 464
Проверочный дозирующий модуль (рис. 9, поз. 2)
используется в рамках функциональной проверки
модуля подачи AdBlue для проверки дозируемого
количества. Активация проверочного дозирующего
модуля осуществляется с помощью проверочного
адаптера 0 986 610 180 блоком управления в модуле
подачи. Прошедшая через проверочный дозирующий
модуль проверочная жидкость собирается в мерную
емкость.
!
Неисправный контрольный дозирующий модуль
не подлежит дальнейшему использованию, его
следует заменить в сборе.

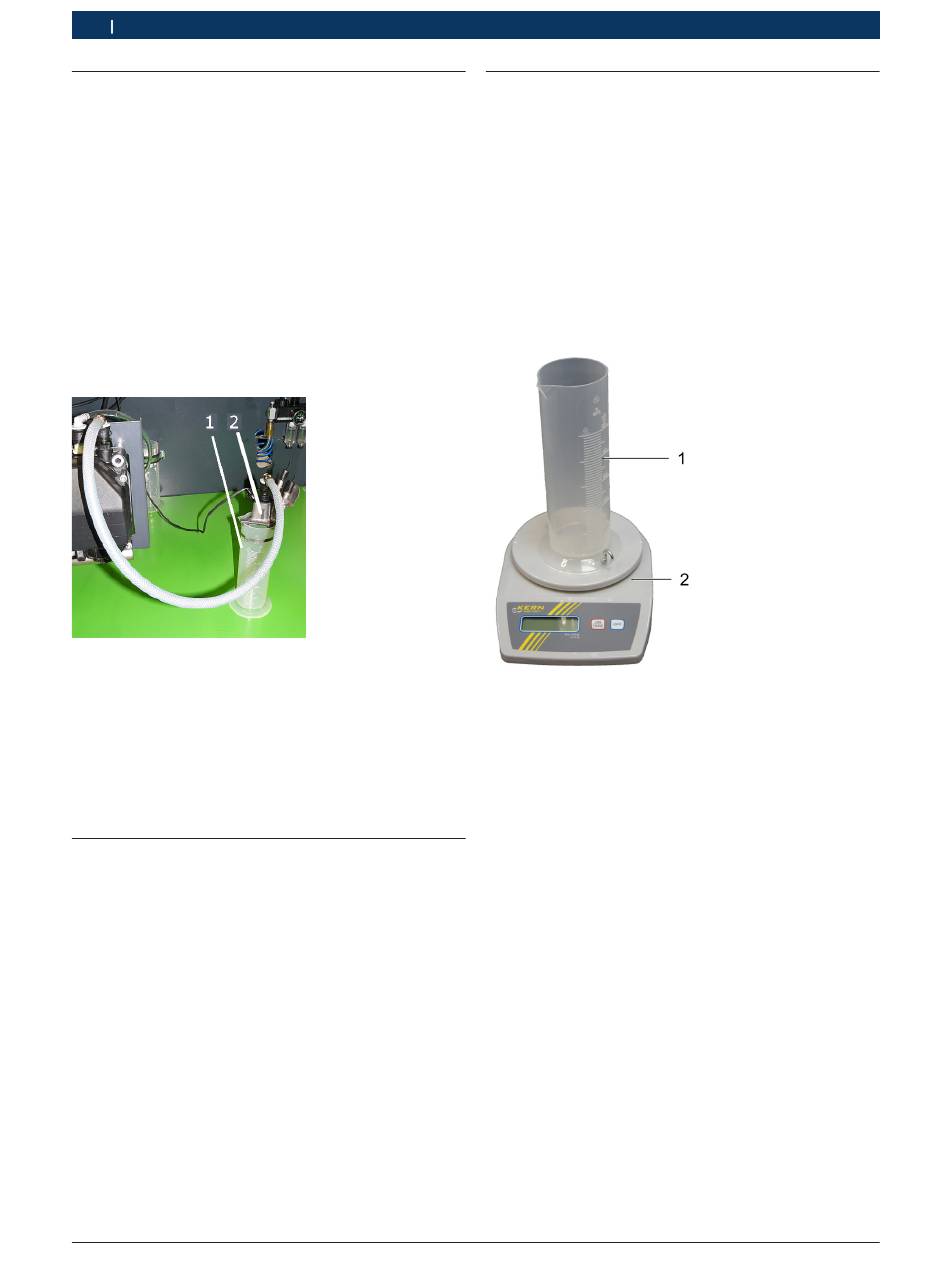

Abb. 9: Контрольный дозирующий модуль и мерная емкость
1 Мерная емкость из комплекта мерных емкостей
0 986 610 460
2 Контрольный дозирующий модуль 0 986 610 464,
установленный на мерную емкость
i
Подробные указания по эксплуатации и обращению
с приборами вы найдете в отдельной инструкции
по ремонту ESI[tronic] Denoxtronic 2.1.
3.10 Комплект мерных емкостей
0 986 610 460
Комплект мерных емкостей состоит из 3 мерных
емкостей объемом по 100, 250 и 500 ml. Он
используется в рамках проверки функционирования
модуля подачи AdBlue при измерении возвратного
объема и объема дозирования. Собранная контрольная
жидкость измеряется с помощью весов 0 986 610 838.
См. пример использования на рис. 9 и 10.
i
Комплект мерных емкостей можно заменять
только в комплекте.
i
Подробные указания по эксплуатации и обращению
с приборами вы найдете в отдельной инструкции
по ремонту ESI [tronic] Denoxtronic 2.1.
|
1 689 989 404 2019-03-01
3.11 Весы 0 986 610 838
Весы используются в рамках проверки
функционирования модуля подачи AdBlue
при измерении возвратного объема и объема
дозирования. Собранная в мерную емкость
из комплекта мерных емкостей 0 986 610 460
жидкость взвешивается на этих весах и служит для
оценки введенных заданных значений.
i
Для калибровки весов следует использовать
груз 0 986 610 839, см. главу 3.12.
i
Неисправные весы заменяются в комплекте.
Abb. 10: Весы 0 986 610 838
1 Мерная емкость из комплекта мерных емкостей
0 986 610 460
2 Весы (0–500 g)
i
Подробные указания по эксплуатации и обращению
с приборами вы найдете в отдельной инструкции
по ремонту ESI [tronic] Denoxtronic 2.1.
