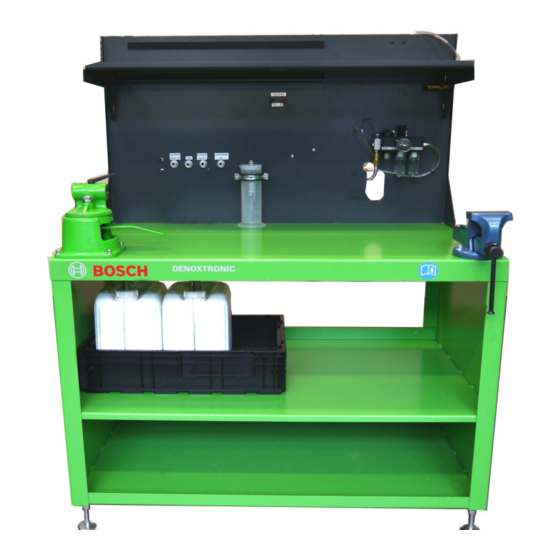

Seite 1 Denoxtronic 2.1 de Produktbeschreibung Prüfeinrichtung AdBlue-Fördermodul en Product description Test device AdBlue supply module bg Описание на продукта Устройство за проверка подаващ модул на AdBlue cs Popis výrobku Zkušební zařízení AdBlue čerpací modul da Produktbeskrivelse Testanordning AdBlue-pumpemodul el Περιγραφή προϊόντος...
Seite 3 | Denoxtronic 2.1| 3 de – Inhaltsverzeichnis en – Contents bg – Съдържание cs – Obsah da – Indholdsfortegnelse el – Περιεχόμενα es – Índice et – Sisukord fi – Sisällysluettelo fr – Sommaire hr – Sadržaj hu – Tartalomjegyzék it –...
Seite 4: Inhaltsverzeichnis
4 | Denoxtronic 2.1 | de – Inhaltsverzeichnis Verwendete Symbolik Sonderzubehör In der Dokumentation Testo Gasdetektor 1.1.1 Warnhinweise – Aufbau und Bedeutung 5 Spannungskonstanter 1.1.2 Symbole – Benennung und Bedeutung 5 Handpumpe 1 687 222 191 Auf dem Produkt ESD-Schutzausrüstung...
Seite 5: Verwendete Symbolik
Information Anwendungshinweise und andere nützliche Informationen. Prüfung und Instandsetzung am AdBlue-Fördermodul, Mehrschrittige Aus mehreren Schritten bestehen- Typ Denoxtronic 2.1 darf ausschließlich nur durch ein- Handlung de Handlungsaufforderung. gewiesenes und geschultes Fachpersonal vorgenommen Einschrittige Aus einem Schritt bestehende werden. Wir empfehlen eine entsprechende Anwender- Handlung Handlungsaufforderung.
Seite 6: Geräte Und Komponenten
6 | Denoxtronic 2.1 | Geräte und Komponenten Geräte und Komponenten Adaptermodul 0 986 610 160 Das Adaptermodul 0 986 610 160 dient bei der Prü- Dieses Kapitel gibt eine Übersicht über die wichtigs- fung von AdBlue-Fördermodulen als Schnittstelle zwi- ten Geräte und Komponenten, die für die Prüfung schen Prüfadapter 0 986 610 180, KTS 5XX / 6XX und...
Seite 7: Prüfdapter 0 986
Geräte und Komponenten | Denoxtronic 2.1 | 7 Prüfdapter 0 986 610 180 Gasverteiler 0 986 610 970 Vor der Durchführung von Funktionstests an AdBlue-För- Der Gasverteiler dient ausschließlich zur Dichtheitsprü- dermodulen werden mit dem Prüfadapter 0 986 610 180 fung des AdBlue-Kreises von AdBlue-Fördermodulen mit die Werte für Tanktemperatur, Tankfüllstand und die Ab-...
Seite 8: Manometer 0 986
8 | Denoxtronic 2.1 | Geräte und Komponenten Manometer 0 986 610 510 Aufspannbock 0 986 611 249 Das Manometer wird bei AdBlue-Fördermodulen zur Der Aufspannbock (Abb 6. Pos. 1) wird auf der Prüfein- Prüfung verschiedener Systemdruckbetriebszustände, richtung 0 986 613 880 links vorne an der vorbereiteten der Funktion des Umschaltventils und der Saugleistung Arbeitsfläche befestigt (4 Schrauben M8).
Seite 9: Montageplatte 0 986
Geräte und Komponenten | Denoxtronic 2.1 | 9 Montageplatte 0 986 613 866 Abdichtvorrichtung 0 986 610 905 An der Montageplatte (Abb. 7, Pos. 1) wird das Ad- Die Abdichtvorrichtung (Abb. 8, Pos. 2) wird zur Prü- Blue-Fördermodul (Abb. 7, Pos. 2) befestigt.
Seite 10: Prüfdosiermodul 0 986
10 | Denoxtronic 2.1 | Geräte und Komponenten Prüfdosiermodul 0 986 610 464 3.11 Wiegeeinrichtung 0 986 610 838 Das Prüfdosiermodul (Abb. 9, Pos. 2) wird im Rahmen Die Wiegeeinrichtung wird im Rahmen der Funktions- der Funktionsprüfung des AdBlue-Fördermoduls zur Prü- prüfung des AdBlue-Fördermoduls bei Rücklaufmengen-...
Seite 11: Gewicht 0 986
Geräte und Komponenten | Denoxtronic 2.1 | 11 3.12 Gewicht 0 986 610 839 3.14 Hydraulik-Schlauchleitungen Das Gewicht (Abb. 11, Pos. 1) wird zur Kalibrierung der Hydraulik-Schlauchleitungen werden für verschiedene Wiegeeinrichtung 0 986 610 838 verwendet. Funktionstests, bei der Fehlersuche und bei Spülvor- gängen am AdBlue-Fördermodul benötigt.
Seite 12: 4. Sonderzubehör
12 | Denoxtronic 2.1 | Sonderzubehör Sonderzubehör Spannungskonstanter Spezifikation des erforderlichen Spannungskonstanters: Testo Gasdetektor 30 V DC / min. 20 A. Der Gasdetektor der Firma Testo (Abb. 13) wird zur Empfohlener Spannungskonstanter Bosch Dichtheitsprüfung am AdBlue-Fördermodul benutzt. 1 687 022 873 Prüfmedium ist Formiergas (5% H2 95% N2).
Seite 13: Esd-Schutzausrüstung
Hilfs- und Schmierstoffe | Denoxtronic 2.1 | 13 Hilfs- und Schmierstoffe ESD-Schutzausrüstung Formiergas 5 ESD = elektrostatische Entladung, die z.B. durch Reibung an Bekleidung entsteht, kann bei Berührung von Hand zur Zerstörung von elektronischen Geräten Es darf nur Formiergas 5 mit folgender Zusammen- oder Bauteilen führen.
Seite 14: Denoxtronic-Prüflösung
14 | Denoxtronic 2.1 | Hilfs- und Schmierstoffe Instandhaltung Denoxtronic-Prüflösung Die Denoxtronic-Prüflösung besteht aus 99% destilliertem Schlauchleitungen prüfen Wasser mit 1% Korrosionsschutzmittel P3-prevox 7400. Sie kann vom Anwender selbst gemischt, oder als bereits Alle Schlauchleitungen immer sorgsam behandeln und anwendungsfertige Prüflösung bezogen werden.
Seite 15: 6.4 Gasverteiler 0 986
Instandhaltung | Denoxtronic 2.1 | 15 Gasverteiler 0 986 610 970 8. Geeigneten Kupplungsstecker (z. B. KS3-1/4-A, Fa. Festo, nicht im Lieferumfang) einschrauben. Eine Funktionsprüfung der Sicherheitsventile 9. Gasflasche mit Stickstoff an Gasverteiler (Abb. 16, (2 Stück) im Gasverteiler ist jährlich durchzufüh- Pos. 5) anschließen. ren. Die Prüfung erfolgt ohne ein angeschlossenes 10.
Seite 16: 6.5 Batterietausch Bei Handpumpe 1 687 222
16 | Denoxtronic 2.1 | Instandhaltung Batterietausch bei Handpumpe Funktionsprüfung Sicherheitsventile: 1 687 222 191 Eine Funktionsprüfung der Sicherheitsventile an der Batterie nicht, bei unter druckstehender Handpumpe, Abdichtvorrichtung ist jährlich durchzuführen. tauschen (Kennung: Kolbenstange, Abb. 17, Pos. 2 ist gezogen). Die Funktionsprüfung darf nur mit gereinigter, gefil- terter Druckluft (Filter <25 μm) und einem maxima-...
Seite 17: Außerbetriebnahme
Ersatz- und Verschleißteile | Denoxtronic 2.1 | 17 Ersatz- und Verschleißteile Außerbetriebnahme Benennung Sachnummer Ortswechsel ¶ Adaptermodul 0 986 610 160 Bei Weitergabe von Denoxtronic 2.1 die im Liefer- Prüfadapter 0 986 610 180 umfang vorhandene Dokumentation vollständig mit Dosiermodul 0 986 610 464 übergeben.
Seite 382 Robert Bosch GmbH Automotive Service Solutions Franz-Oechsle-Straße 4 73207 Plochingen DEUTSCHLAND www.bosch.com bosch.prueftechnik@bosch.com 1 689 989 404 | 2019-03-01...
