sv 346 | Denoxtronic 2.1 | Apparater och komponenter
3.9

Testdoseringsmodul 0 986 610 464

Testdoseringsmodulen (fig. 9, pos. 2) används inom
ramen för AdBlue-matningsmodulens funktionstest för
kontroll av doseringsmängden. Testdoseringsmodulen
styrs av styrenheten i matningsmodulen via testadap-
tern 0 986 610 180. Testvätskan som flyter genom test-
doseringsmodulen fångas upp i ett mätglas.
!
En defekt testdoseringsmodul får inte användas
längre och måste ersättas helt.

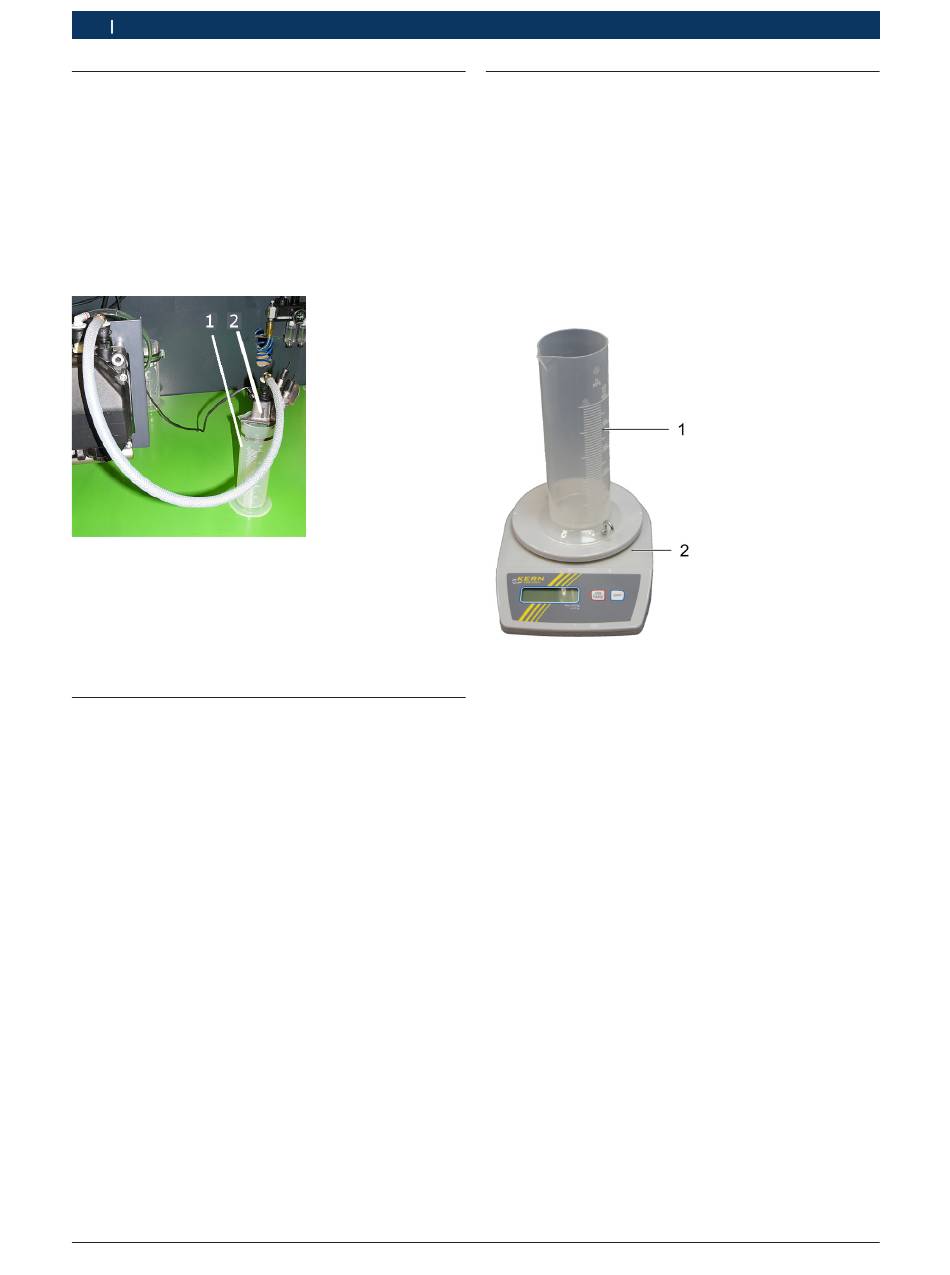

Fig. 9: Testdoseringsmodul och måttglas
1 Måttglas från måttglasset 0 986 610 460
2 Sätt testdoseringsmodulen 0 986 610 464 på måttglaset
i
Detaljerade anvisningar om manövrering och hante-
ring hittar du i den separata ESI[tronic]-reparations-
manualen Denoxtronic 2.1.
3.10 Måttglasset 0 986 610 460
Måttglassetet består av 3 måttglas med vardera 100 ml,
250 ml och 500 ml kapacitet. Testdoseringsmodulen
används inom ramen för AdBlue-matningsmodulens
returmängdsmätning och doseringsmängdmätning.
Testvätskan som fångas upp mäts med hjälp av vågan-
ordningen 0 986 610 838. Se användningsexempel i
fig. 9 och fig. 10.
i
Måttglassetet kan endast ersättas helt.
i
Detaljerade anvisningar om manövrering och hante-
ring hittar du i den separata ESI[tronic]-reparations-
manualen Denoxtronic 2.1.
|
1 689 989 404 2019-03-01
3.11 Våganordning 0 986 610 838
Våganordningen används inom ramen för AdBlue-
matningsmodulens returmängdsmätning och doserings-
mängdmätning. Mängden som fångats upp i ett mått-
glas från måttglassetet 0 986 610 460 vägs och används
för bedömning av det förutbestämda börvärdet.
i
För kalibrering av våganordningen måste vikten
0 986 610 839 användas, se kapitel 3.12.
i
En defekt våganordning byts ut helt.
Fig. 10: Våganordning 0 986 610 838
1 Våganordning (0 - 500 g)
2 Måttglas från måttglasset 0 986 610 460
i
Detaljerade anvisningar om manövrering och hante-
ring hittar du i den separata ESI[tronic]-reparations-
manualen Denoxtronic 2.1.
