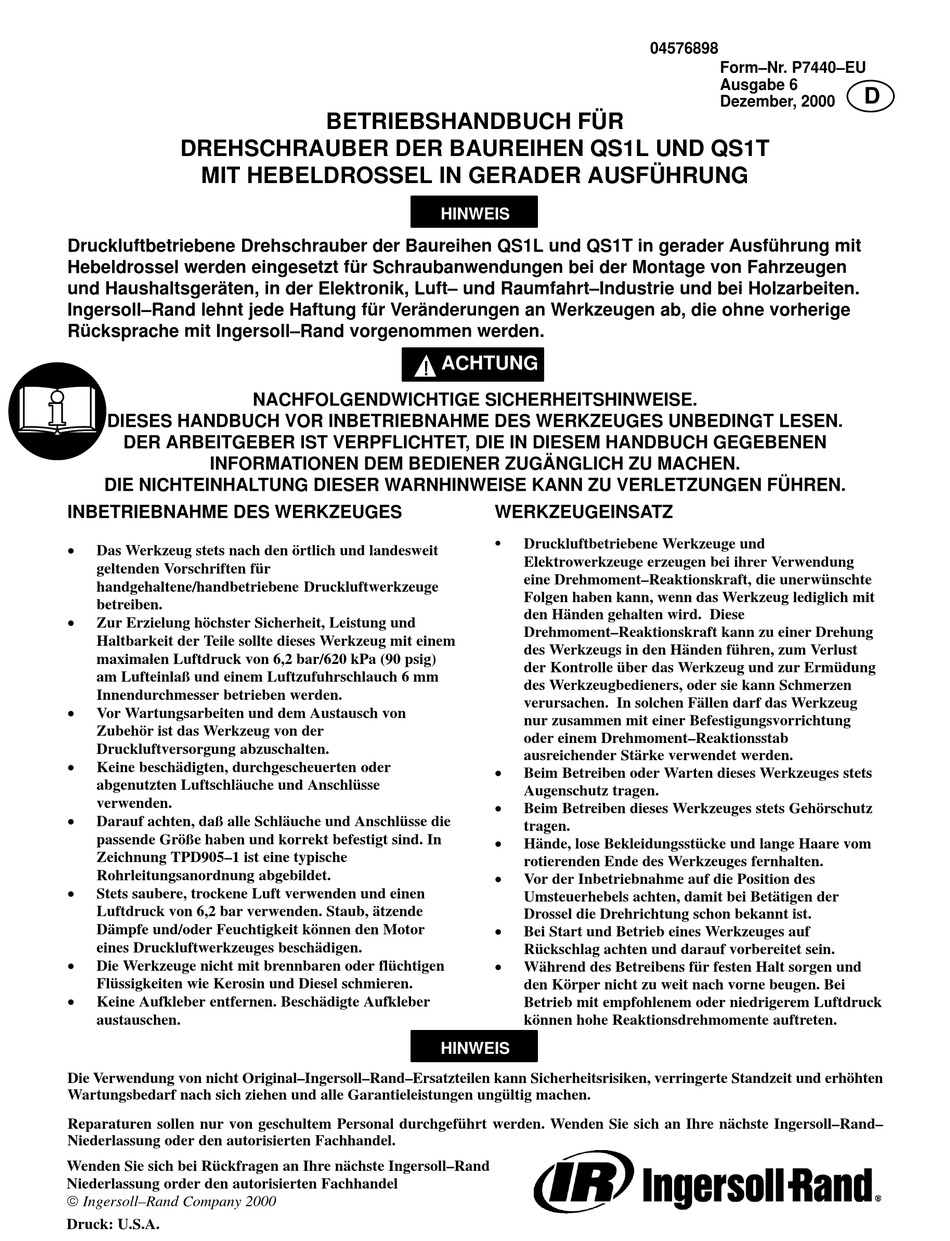

DREHSCHRAUBER DER BAUREIHEN QS1L UND QS1T
MIT HEBELDROSSEL IN GERADER AUSFÜHRUNG
Druckluftbetriebene Drehschrauber der Baureihen QS1L und QS1T in gerader Ausführung mit
Hebeldrossel werden eingesetzt für Schraubanwendungen bei der Montage von Fahrzeugen
und Haushaltsgeräten, in der Elektronik, Luft– und Raumfahrt–Industrie und bei Holzarbeiten.
Ingersoll–Rand lehnt jede Haftung für Veränderungen an Werkzeugen ab, die ohne vorherige
Rücksprache mit Ingersoll–Rand vorgenommen werden.
DIESES HANDBUCH VOR INBETRIEBNAHME DES WERKZEUGES UNBEDINGT LESEN.
DER ARBEITGEBER IST VERPFLICHTET, DIE IN DIESEM HANDBUCH GEGEBENEN
INFORMATIONEN DEM BEDIENER ZUGÄNGLICH ZU MACHEN.
DIE NICHTEINHALTUNG DIESER WARNHINWEISE KANN ZU VERLETZUNGEN FÜHREN.
INBETRIEBNAHME DES WERKZEUGES
•
Das Werkzeug stets nach den örtlich und landesweit
geltenden Vorschriften für
handgehaltene/handbetriebene Druckluftwerkzeuge
betreiben.
•
Zur Erzielung höchster Sicherheit, Leistung und
Haltbarkeit der Teile sollte dieses Werkzeug mit einem
maximalen Luftdruck von 6,2 bar/620 kPa (90 psig)
am Lufteinlaß und einem Luftzufuhrschlauch 6 mm
Innendurchmesser betrieben werden.
•
Vor Wartungsarbeiten und dem Austausch von
Zubehör ist das Werkzeug von der
Druckluftversorgung abzuschalten.
•
Keine beschädigten, durchgescheuerten oder
abgenutzten Luftschläuche und Anschlüsse
verwenden.
•
Darauf achten, daß alle Schläuche und Anschlüsse die
passende Größe haben und korrekt befestigt sind. In
Zeichnung TPD905–1 ist eine typische
Rohrleitungsanordnung abgebildet.
•
Stets saubere, trockene Luft verwenden und einen
Luftdruck von 6,2 bar verwenden. Staub, ätzende
Dämpfe und/oder Feuchtigkeit können den Motor
eines Druckluftwerkzeuges beschädigen.
•
Die Werkzeuge nicht mit brennbaren oder flüchtigen
Flüssigkeiten wie Kerosin und Diesel schmieren.
•
Keine Aufkleber entfernen. Beschädigte Aufkleber
austauschen.
Die Verwendung von nicht Original–Ingersoll–Rand–Ersatzteilen kann Sicherheitsrisiken, verringerte Standzeit und erhöhten
Wartungsbedarf nach sich ziehen und alle Garantieleistungen ungültig machen.
Reparaturen sollen nur von geschultem Personal durchgeführt werden. Wenden Sie sich an Ihre nächste Ingersoll–Rand–
Niederlassung oder den autorisierten Fachhandel.
Wenden Sie sich bei Rückfragen an Ihre nächste Ingersoll–Rand
Niederlassung order den autorisierten Fachhandel
 Ingersoll–Rand Company 2000
Druck: U.S.A.
BETRIEBSHANDBUCH FÜR
NACHFOLGENDWICHTIGE SICHERHEITSHINWEISE.
HINWEIS
ACHTUNG
WERKZEUGEINSATZ
S
Druckluftbetriebene Werkzeuge und
Elektrowerkzeuge erzeugen bei ihrer Verwendung
eine Drehmoment–Reaktionskraft, die unerwünschte
Folgen haben kann, wenn das Werkzeug lediglich mit
den Händen gehalten wird. Diese
Drehmoment–Reaktionskraft kann zu einer Drehung
des Werkzeugs in den Händen führen, zum Verlust
der Kontrolle über das Werkzeug und zur Ermüdung
des Werkzeugbedieners, oder sie kann Schmerzen
verursachen. In solchen Fällen darf das Werkzeug
nur zusammen mit einer Befestigungsvorrichtung
oder einem Drehmoment–Reaktionsstab
ausreichender Stärke verwendet werden.
•
Beim Betreiben oder Warten dieses Werkzeuges stets
Augenschutz tragen.
•
Beim Betreiben dieses Werkzeuges stets Gehörschutz
tragen.
•
Hände, lose Bekleidungsstücke und lange Haare vom
rotierenden Ende des Werkzeuges fernhalten.
•
Vor der Inbetriebnahme auf die Position des
Umsteuerhebels achten, damit bei Betätigen der
Drossel die Drehrichtung schon bekannt ist.
•
Bei Start und Betrieb eines Werkzeuges auf
Rückschlag achten und darauf vorbereitet sein.
•
Während des Betreibens für festen Halt sorgen und
den Körper nicht zu weit nach vorne beugen. Bei
Betrieb mit empfohlenem oder niedrigerem Luftdruck
können hohe Reaktionsdrehmomente auftreten.
HINWEIS
04576898
Form–Nr. P7440–EU
Ausgabe 6
Dezember, 2000
D
