Levelflex FMP56, FMP57

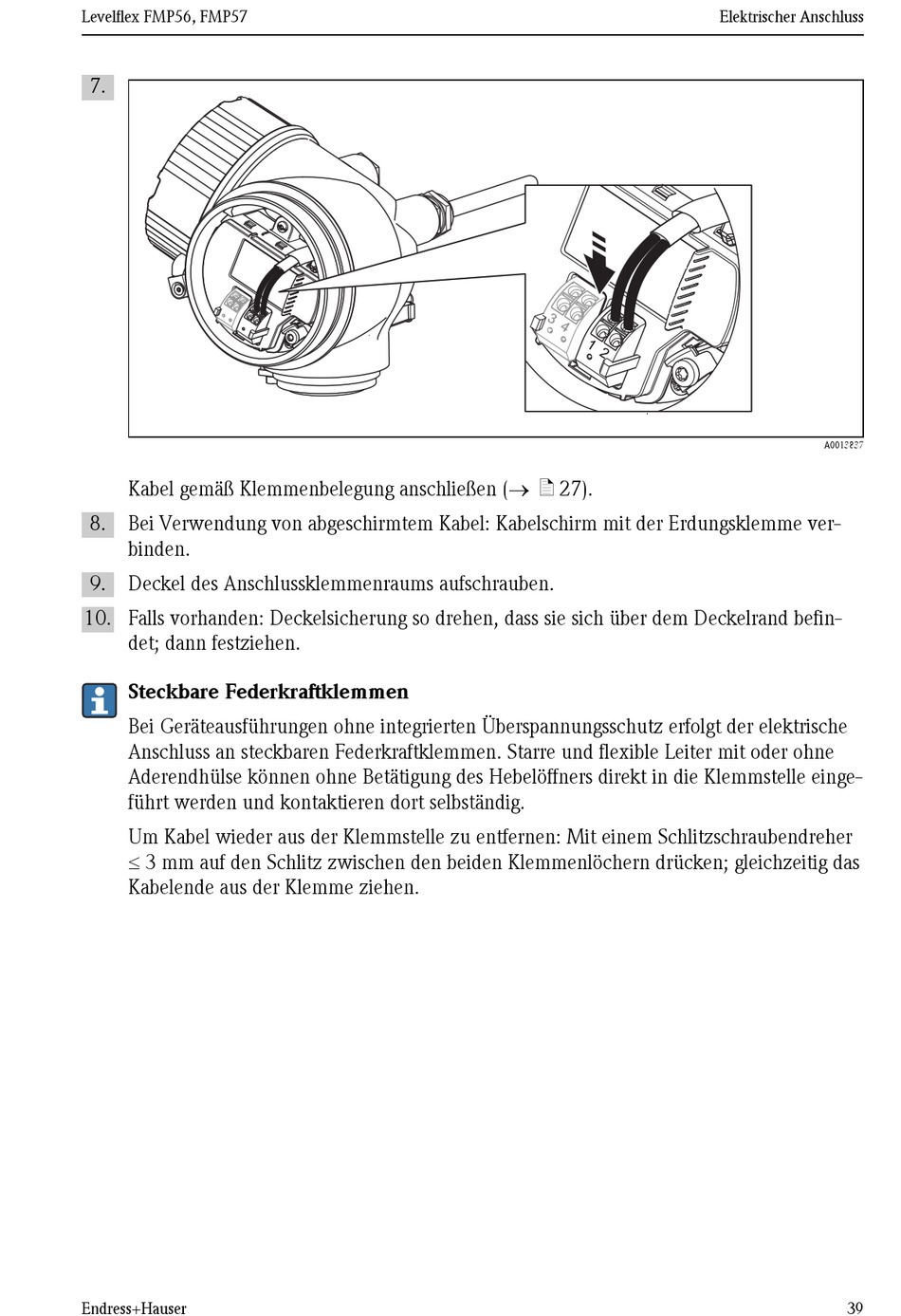

7.
Kabel gemäß Klemmenbelegung anschließen (® ä 27).
8. Bei Verwendung von abgeschirmtem Kabel: Kabelschirm mit der Erdungsklemme ver-
binden.
9. Deckel des Anschlussklemmenraums aufschrauben.
10. Falls vorhanden: Deckelsicherung so drehen, dass sie sich über dem Deckelrand befin-
det; dann festziehen.

Steckbare Federkraftklemmen

Bei Geräteausführungen ohne integrierten Überspannungsschutz erfolgt der elektrische
Anschluss an steckbaren Federkraftklemmen. Starre und flexible Leiter mit oder ohne
Aderendhülse können ohne Betätigung des Hebelöffners direkt in die Klemmstelle einge-
führt werden und kontaktieren dort selbständig.
Um Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschraubendreher
£ 3 mm auf den Schlitz zwischen den beiden Klemmenlöchern drücken; gleichzeitig das
Kabelende aus der Klemme ziehen.
Endress+Hauser
Elektrischer Anschluss
A0013837
