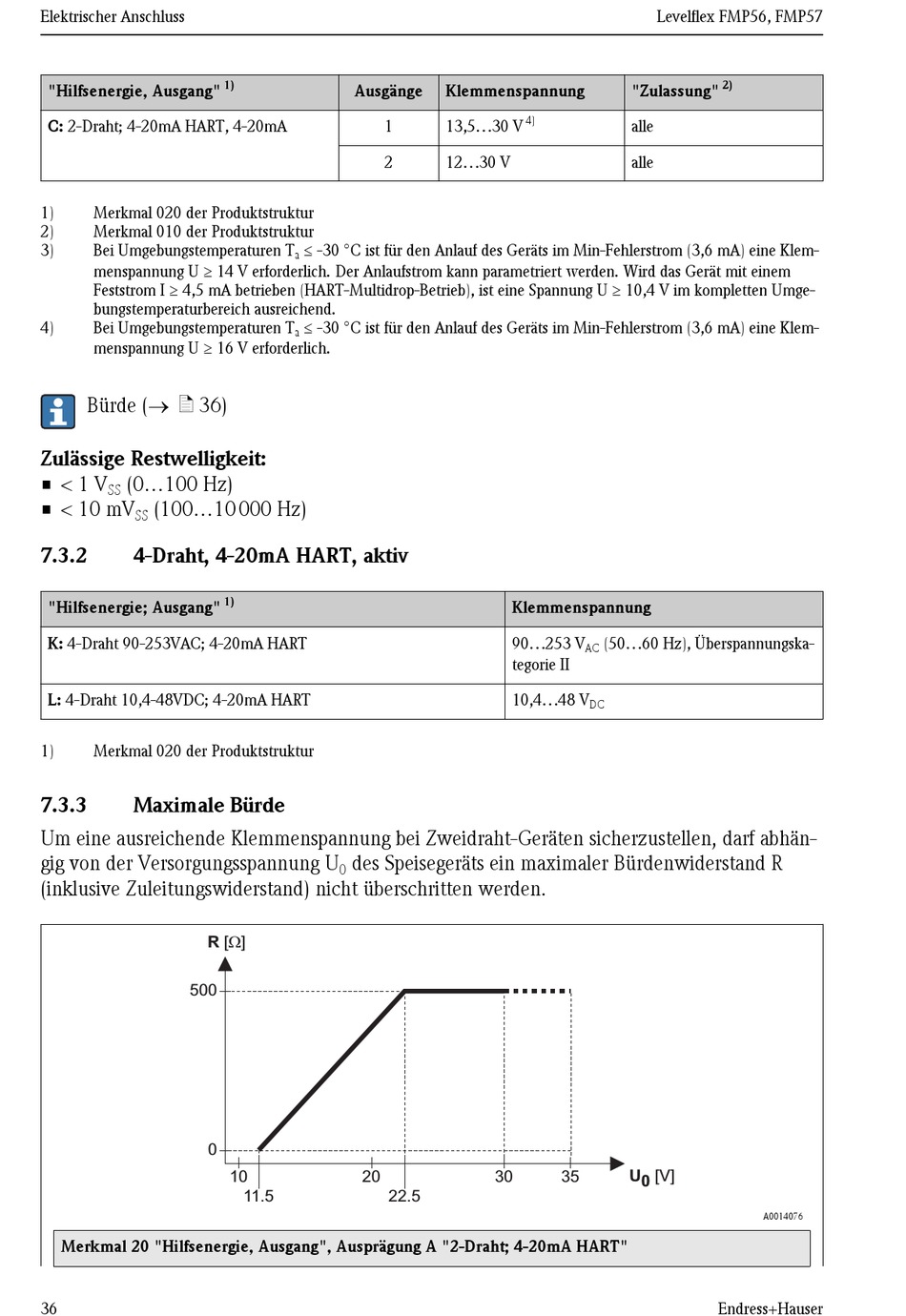

Endress+Hauser Levelflex FMP56 Kurzanleitung Seite 36

Elektrischer Anschluss
"Hilfsenergie, Ausgang"
C: 2-Draht; 4-20mA HART, 4-20mA
1) Merkmal 020 der Produktstruktur
2) Merkmal 010 der Produktstruktur
3) Bei Umgebungstemperaturen T
menspannung U ³ 14 V erforderlich. Der Anlaufstrom kann parametriert werden. Wird das Gerät mit einem
Feststrom I ³ 4,5 mA betrieben (HART-Multidrop-Betrieb), ist eine Spannung U ³ 10,4 V im kompletten Umge-
bungstemperaturbereich ausreichend.
4) Bei Umgebungstemperaturen T
menspannung U ³ 16 V erforderlich.
Bürde (® ä 36)
Zulässige Restwelligkeit:
• < 1 V (0...100 Hz)
SS
• < 10 mV (100...10 000 Hz)
SS
7.3.2 4-Draht, 4-20mA HART, aktiv
"Hilfsenergie; Ausgang"
K: 4-Draht 90-253VAC; 4-20mA HART
L: 4-Draht 10,4-48VDC; 4-20mA HART
1) Merkmal 020 der Produktstruktur
7.3.3 Maximale Bürde
Um eine ausreichende Klemmenspannung bei Zweidraht-Geräten sicherzustellen, darf abhän-
gig von der Versorgungsspannung U
(inklusive Zuleitungswiderstand) nicht überschritten werden.
R [ ] W
500
0
Merkmal 20 "Hilfsenergie, Ausgang", Ausprägung A "2-Draht; 4-20mA HART"
36
1)
Ausgänge
1
2
£ -30 °C ist für den Anlauf des Geräts im Min-Fehlerstrom (3,6 mA) eine Klem-
a
£ -30 °C ist für den Anlauf des Geräts im Min-Fehlerstrom (3,6 mA) eine Klem-
a
1)
des Speisegeräts ein maximaler Bürdenwiderstand R
0
10 20
11.5 22.5
Klemmenspannung
4)
13,5...30 V
12...30 V
Klemmenspannung
90...253 V (50...60 Hz), Überspannungska-
AC
tegorie II
10,4...48 V
DC
30 35
Levelflex FMP56, FMP57
2)
"Zulassung"
alle
alle
U 0 [V]
A0014076
