Levelflex FMP56, FMP57
7
Elektrischer Anschluss
7.1
Anschlussmöglichkeiten
7.1.1
Anschlussmöglichkeiten
2-Draht, 4-20 mA HART
1
2
+
–
3
1
2
+
–
3

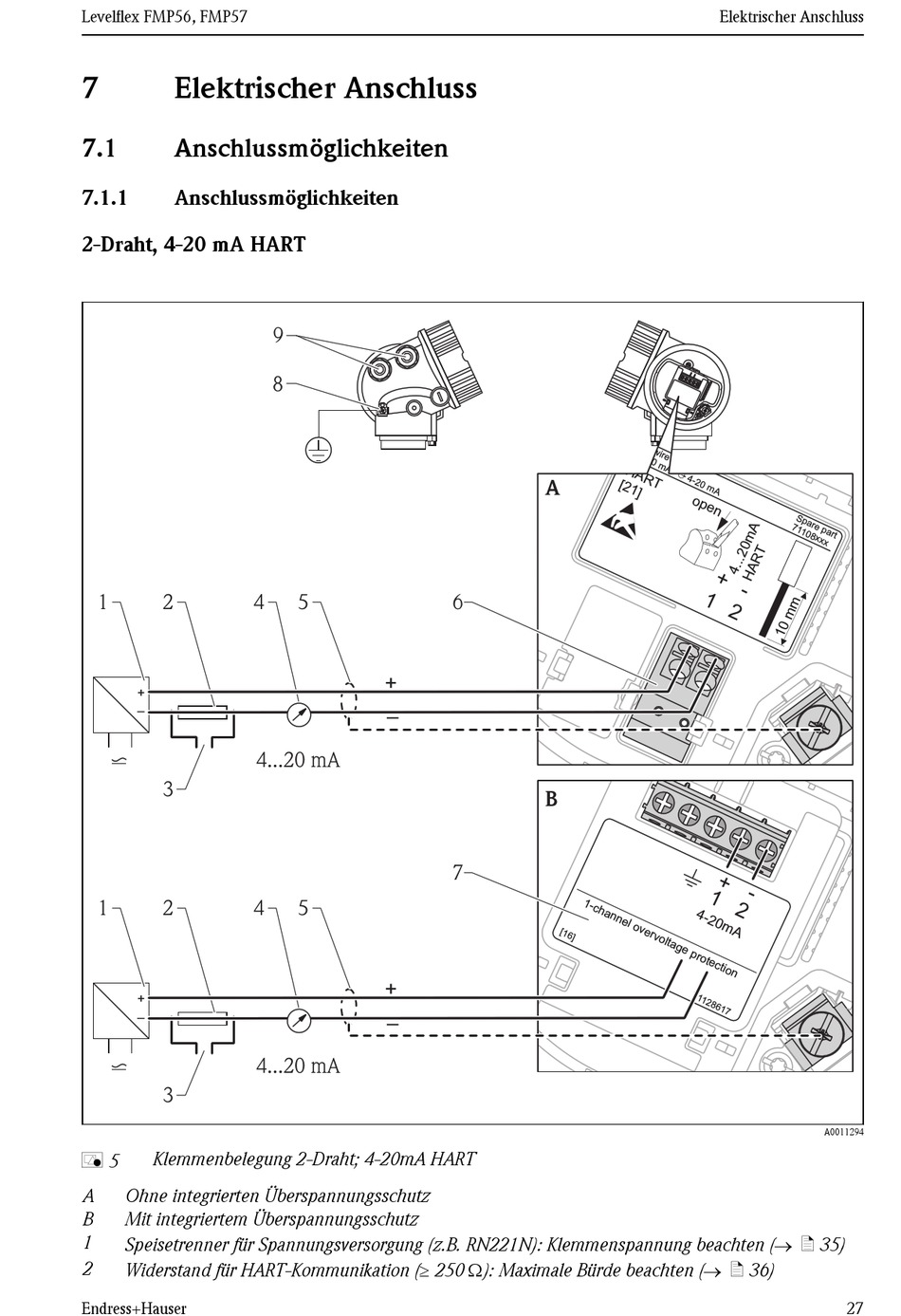

Klemmenbelegung 2-Draht; 4-20mA HART
å 5
A
Ohne integrierten Überspannungsschutz
B
Mit integriertem Überspannungsschutz
1
Speisetrenner für Spannungsversorgung (z.B. RN221N): Klemmenspannung beachten (® ä 35)
2
Widerstand für HART-Kommunikation (³ 250 W): Maximale Bürde beachten (® ä 36)
Endress+Hauser
9
8
4
5
+
–
4...20 mA
4
5
+
–
4...20 mA
A
6
B
7
Elektrischer Anschluss
A0011294
27
