Einleitung
1.2 Beschreibung
1.2

Beschreibung

Der RUGGEDCOM RX1501 verfügt auf dem Frontbedienfeld über eine Reihe von
Ports, Steuerelementen und Anzeige-LEDs, die zum Anschließen und Konfigurieren
des Geräts sowie zur Fehlerbehebung dienen.
1
2
3
4
5
6
7
8

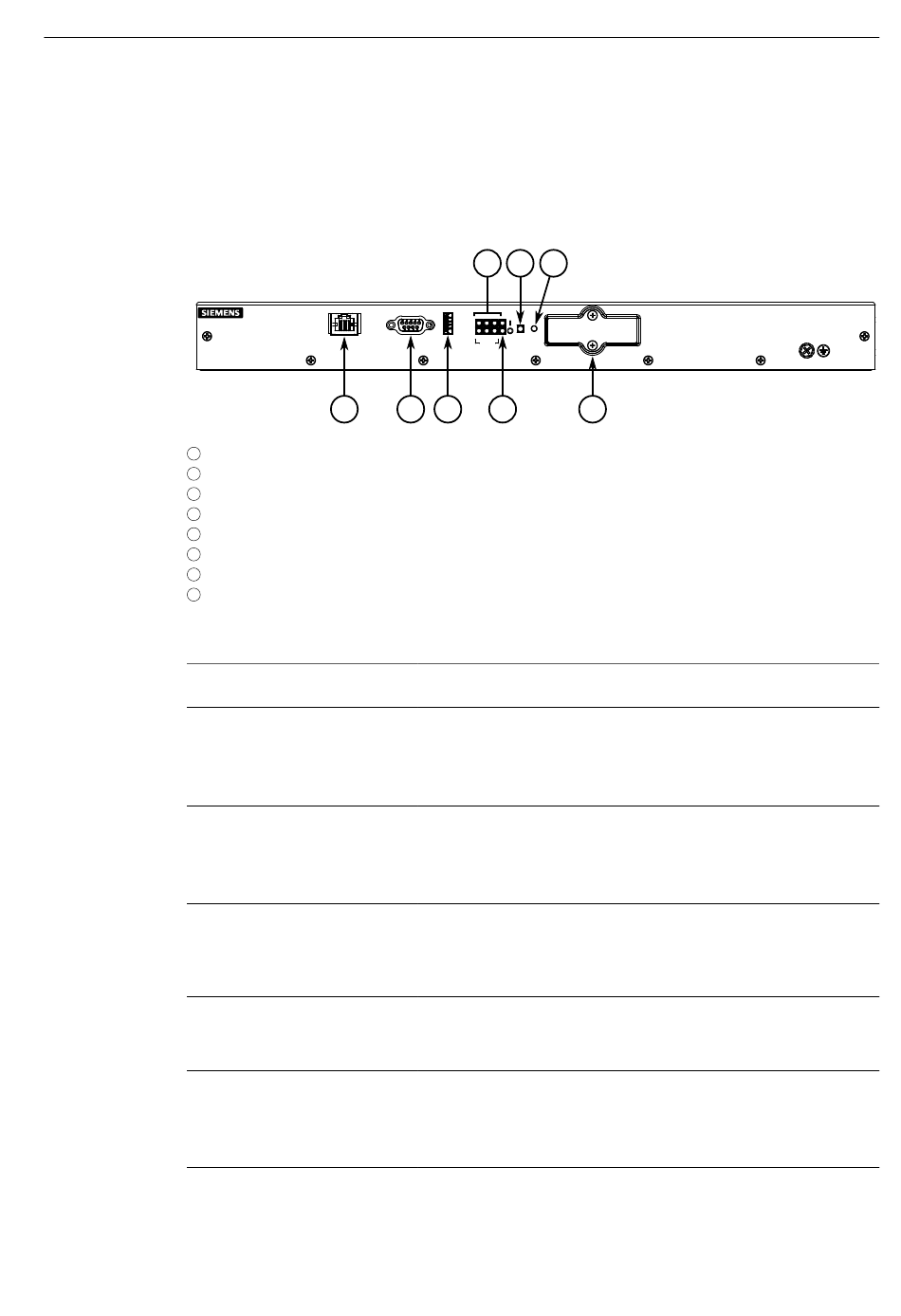

Abbildung 1.1
Verwaltungsport
Serieller Konsolenport RS-232
USB-Port
Taste für Lampentest und
Alarmabschaltung (LT/ACO)
Netzstatus-LEDs
Portstatus-LEDs
Alarmanzeige-LED
2
1
Verwaltungsport
Serieller Konsolenport RS-232 (DB9)
USB-Port
Portstatus-LEDs
Netzstatus-LEDs
Alarmanzeige-LED
Taste für Lampentest und Alarmabschaltung (LT/ACO)
Port für die CompactFlash-Karte
RUGGEDCOM RX1501
4 6 7
2 3 5
Dieser Ethernet-Port 10/100Base-T dient zur Systemverwaltung
außerhalb des zugewiesenen Frequenzbands der Switching-Fabric.
Der Port für die serielle Konsole dient als direkte Schnittstelle mit
dem Gerät und für den Zugriff auf Verwaltungsfunktionen. Weite-
re Informationen zum Anschluss des Geräts über den Port der seriel-
len Konsole finden Sie im Abschnitt
te 23)".
Verwenden Sie den USB-Port zum Aktualisieren der RUGGEDCOM
RX1501 -Software oder Installieren von Dateien (z. B. Konfigurati-
onsdateien und Feature-Key-Dateien). Weitere Informationen fin-
den Sie im RUGGEDCOM RX1501-Benutzerhandbuch für den RUG-
GEDCOM RX1501.
Diese Taste übernimmt zwei Funktionen:
• Halten Sie diese Taste gedrückt, um alle Anzeige-LEDs zu testen
• Drücken Sie diese Taste kurz, um einen aktiven Alarm zu quit-
tieren
Zeigen den Status der Stromversorgungsmodule an.
• I = Das Stromversorgungsmodul empfängt Strom
• O = Das Stromversorgungsmodul liefert Strom
Leuchten, wenn die Ports aktiv sind.
• Grün = OK
• Orange = Warnhinweis
• Rot = Konfigurationsfehler
Zeigt an, wenn eine Alarmbedingung vorhanden ist.
8
"Anschließen an das Gerät (Sei-
