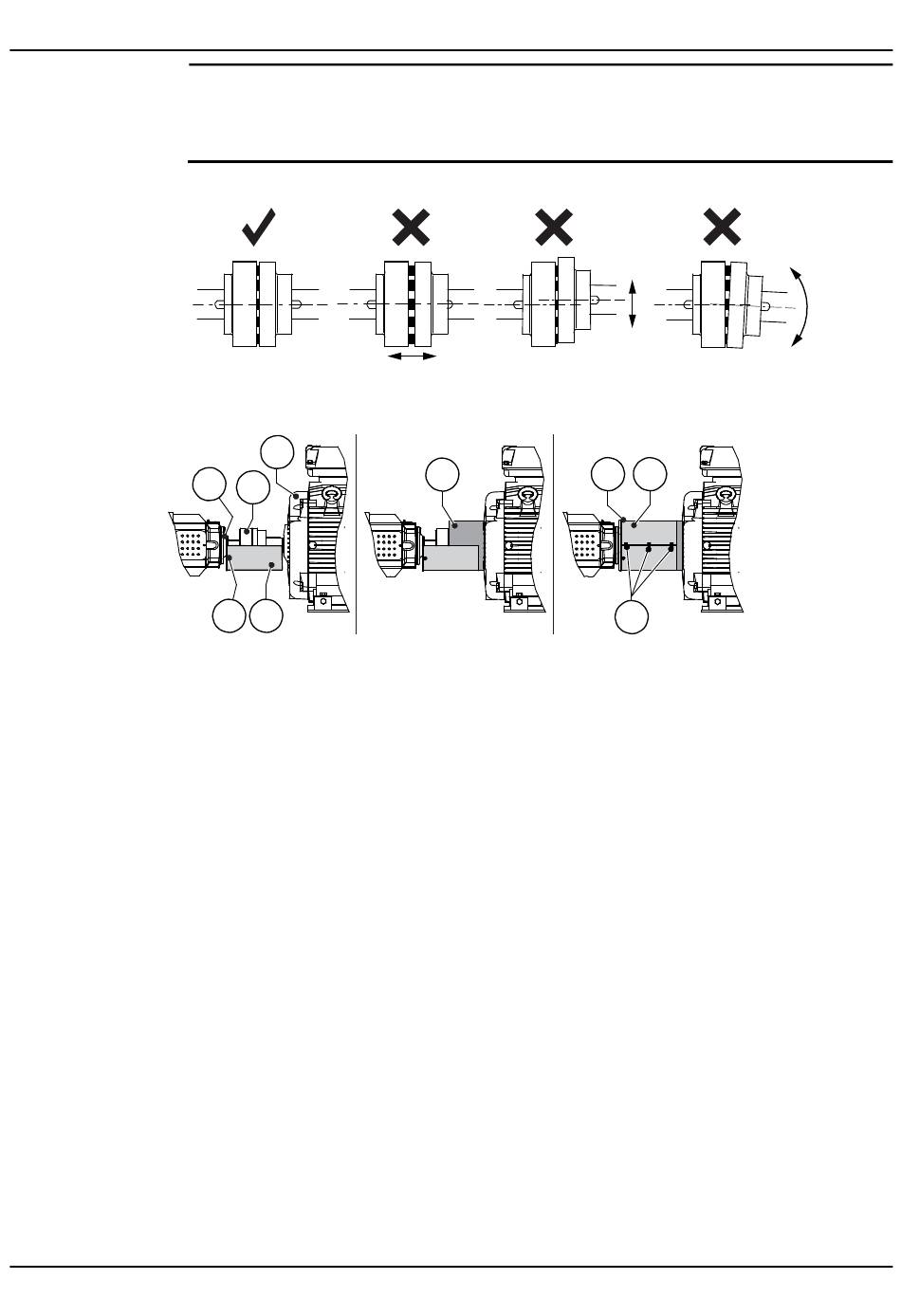

4.4.3 Montieren der Schutzvorrichtungen

1. Oberer Verschluss
2. Oberer Kupplungsschutz
3. Unterer Verschluss
4. Seitliche Verschlüsse
5. Unterer Kupplungsschutz
6. Stellring
7. Lagerdeckel
8. Kupplung
9. Motor
1. Bringen Sie die untere Schutzeinrichtung wieder an, indem Sie den unteren Verschluss
2. Setzen Sie den Ring mit dem Schlitz nach unten ein und drücken Sie ihn in axialer Richtung
3. Bringen Sie die obere Schutzeinrichtung wieder an und schrauben Sie die oberen und
20
HINWEIS:
Die radialen und axialen Abweichungen zwischen den Kupplungshälften dürfen die vom
Hersteller vorgegebenen Werte nicht überschreiten. Weitere Informationen finden Sie in
den Betriebsanleitungen der Kupplung von Motor und Pumpen.
Die Abbildung zeigt die korrekte Ausrichtung der Kupplung.
9
7
8
3 5
anschrauben.
gegen den Motor.
seitlichen Verschlüsse fest.
e-IXP, e-IXPC, e-IXPF Baureihe - Zusätzliche Installations-, Betriebs- und Wartungsanweisungen
6 1
XIP_M0011_A_sc
2
4
XIP_M0012_A_sc
