4.5 Optimyze

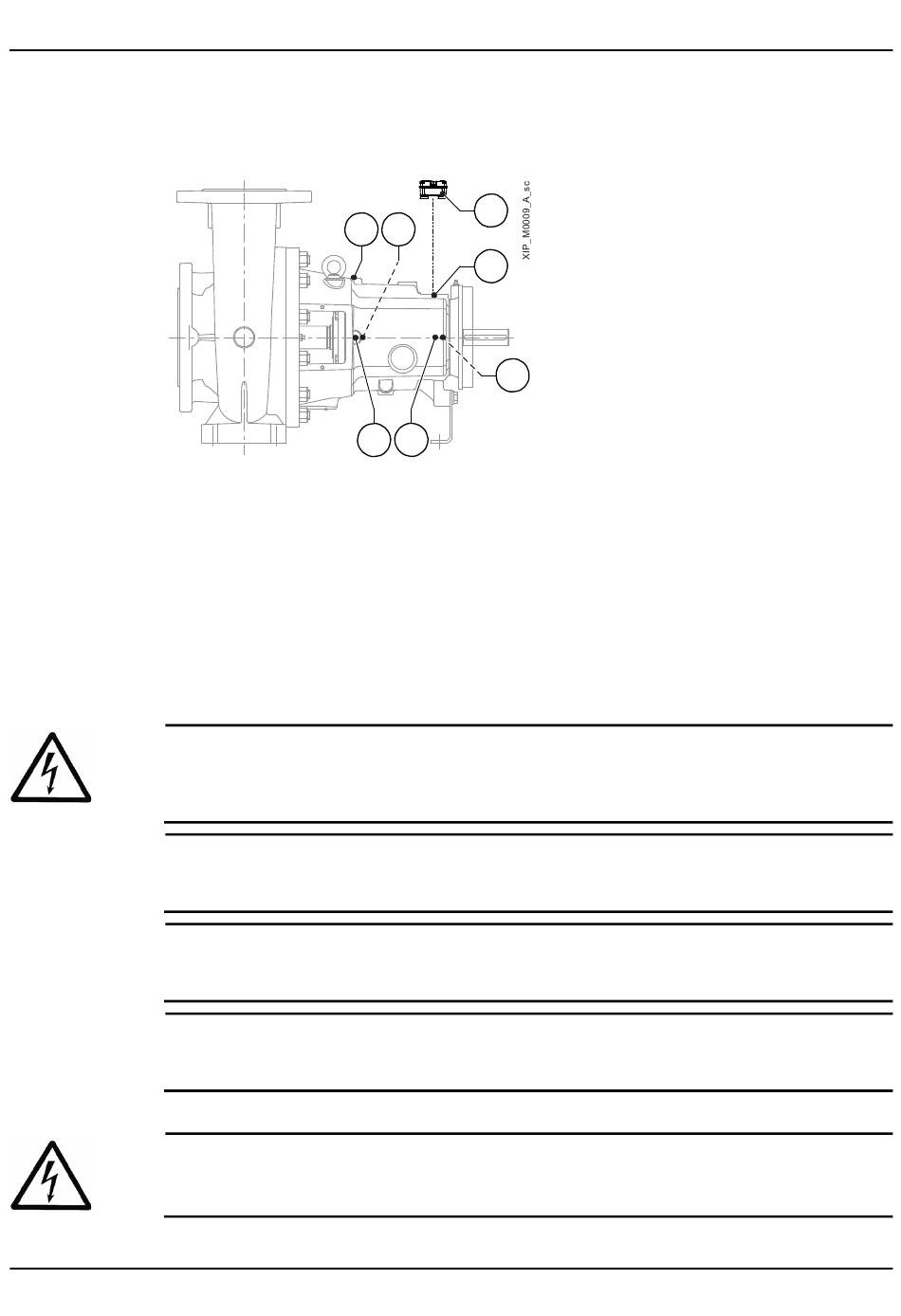

Die Abbildung zeigt die Anschlüsse für die Montage der Überwachungseinrichtung
optimyze
Anleitung.
1. optimyze
2. Vibrationsfühler V2
3. Temperaturfühler T1
4. Vibrationsfühler V4
5. Temperaturfühler T2
6. Vibrationsfühler V1
7. Vibrationsfühler V3
4.6 Elektrischer Anschluss
4.6.1 Vorsichtsmaßnahmen
Elektrische Schutzmaßnahmen
GEFAHR: Elektrische Gefahren
Vor Beginn der Arbeiten ist sicherzustellen, dass die Stromversorgung abgeschaltet und
getrennt ist, um ein unbeabsichtigtes Wiedereinschalten des Gerätes, des Bedienfelds und
des Hilfssteuerkreises zu vermeiden.
HINWEIS:
Verwenden Sie nur dynamisch gewuchtete Motoren mit halber Passfeder in der
Wellenverlängerung (IEC 60034-14) und mit normaler Vibrationsrate (N).
HINWEIS:
Verwenden Sie nur ein- oder dreiphasige Motoren mit Größen und Leistungen, die den
europäischen Normen entsprechen.
HINWEIS:
Die Netzspannung und die Netzfrequenz müssen mit den Angaben auf den Typenschildern
übereinstimmen.
Erdung
GEFAHR: Elektrische Gefahren
Schließen Sie immer den externen Schutzleiter (Erde) an die Erdungsklemme an, bevor Sie
versuchen, andere elektrische Verbindungen herzustellen.
e-IXP, e-IXPC, e-IXPF Baureihe - Zusätzliche Installations-, Betriebs- und Wartungsanweisungen
Verbindung
TM
(Zubehör). Weitere Informationen finden Sie in der optimyze
2
6
de - Übersetzung der Originalbetriebsanleitung
1
3
4
5
7
TM
Schnellstart-
