Xylem LOWARA e-IXP Zusätzliche Installations-, Betriebs- Und Wartungsanweisungen Seite 16

de - Übersetzung der Originalbetriebsanleitung
Installation

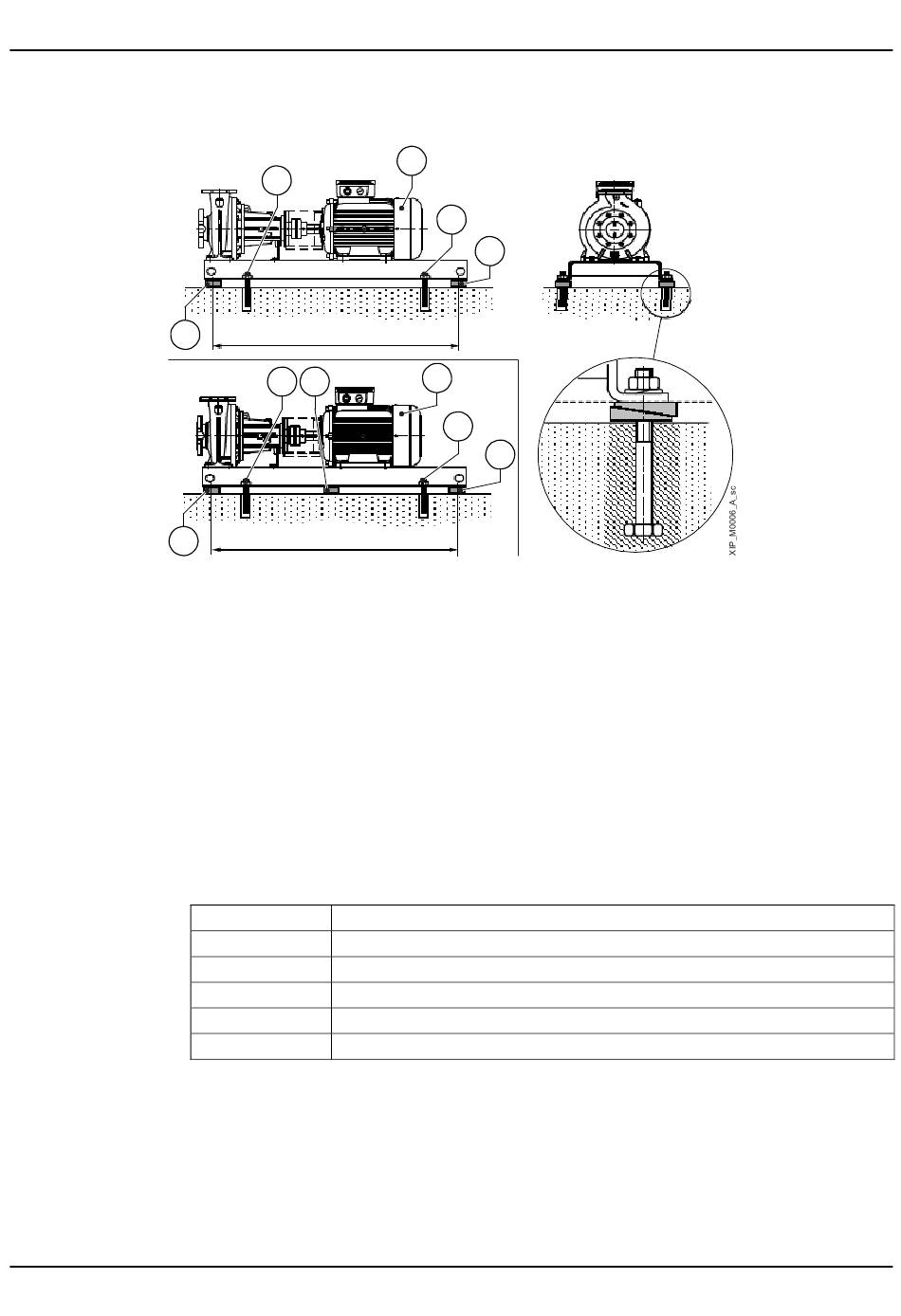

Die Abbildung zeigt die Position der Ausgleichsscheiben in Abhängigkeit vom Abstand der
Fundamentanker.
2
1. Einheit
2. Ausgleichsstärke
3. Fundamentanker
1. Bohren Sie die Löcher für die Fundamentanker entsprechend der im technischen Katalog
2. Stecken Sie die Zugstangen in die Bohrungen und sichern Sie sie mit chemischen Dübeln.
3. Entfernen Sie die Kappen der Saug- und Druckstutzen.
4. Stellen Sie das Gerät auf das Fundament, indem Sie die Fundamentanker in die Bohrungen
5. Richten Sie das Gerät mit einer Wasserwaage an der Welle und am Druckstutzen aus: Die
6. Die Saug- und Druckstutzen an den Rohrleitungen ausrichten.
7. Fügen Sie bei Bedarf Ausgleichsscheiben zwischen Platte und Fundament ein: Wenn der
8. Ziehen Sie die Muttern an den Fundamentanker gleichmäßig und vollständig an.
Vibrationsreduzierung
Der Motor und der Förderstrom in der Rohrleitung können Vibrationen erzeugen,
die durch die mögliche Fehlinstallation der Einheit und der Rohrleitung verstärkt werden
können. Siehe Hydraulischer Anschluss auf Seite 17.
16
3
2
≤ 800 mm (31 in)
3 2
> 800 mm (31 in)
angegebenen Anzahl, Durchmesser und Achsabstände.
der Platte einführen.
maximal zulässige Toleranz beträgt 0,2 mm/m (0,0024 in/ft).
Abstand zwischen den Fundamentanker ≥ 800 mm (31 in) ist, setzen Sie zusätzliche
Ausgleichsscheiben in der mittleren Position der Platte ein.
Muttergröße Drehmoment, Nm (lbf·in)
M12 60 (44)
M16 120 (89)
M20 200 (148)
M24 350 (258)
M27 530 (391)
e-IXP, e-IXPC, e-IXPF Baureihe - Zusätzliche Installations-, Betriebs- und Wartungsanweisungen
1
3
2
1
3
2
