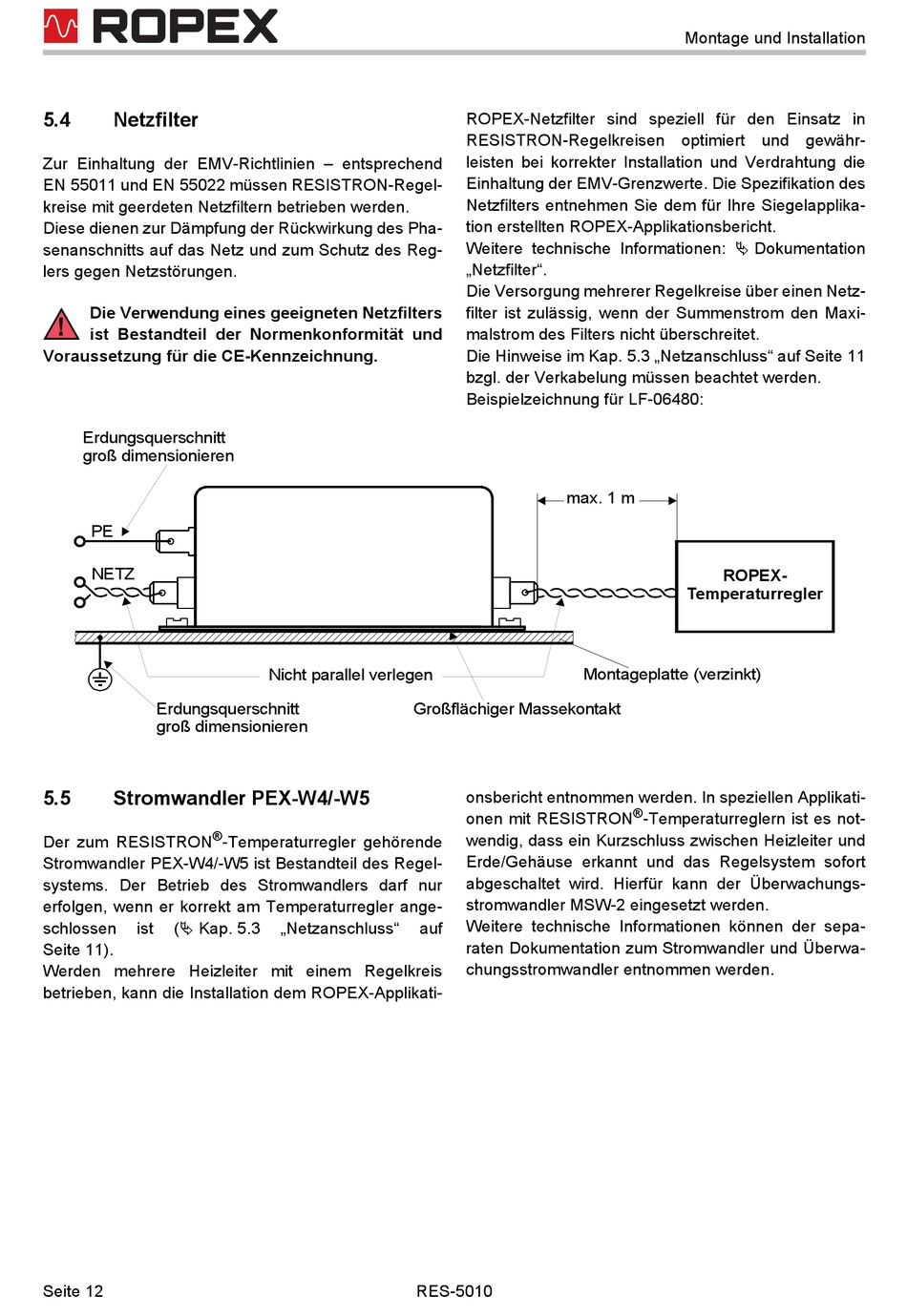

5.4
Netzfilter
Zur Einhaltung der EMV-Richtlinien – entsprechend
EN 55011 und EN 55022 müssen RESISTRON-Regel-
kreise mit geerdeten Netzfiltern betrieben werden.
Diese dienen zur Dämpfung der Rückwirkung des Pha-
senanschnitts auf das Netz und zum Schutz des Reg-
lers gegen Netzstörungen.
Die Verwendung eines geeigneten Netzfilters
!
ist Bestandteil der Normenkonformität und
Voraussetzung für die CE-Kennzeichnung.
Erdungsquerschnitt
groß dimensionieren
PE
NETZ
Erdungsquerschnitt
groß dimensionieren
5.5
Stromwandler PEX-W4/-W5
®
Der zum RESISTRON
Stromwandler PEX-W4/-W5 ist Bestandteil des Regel-
systems. Der Betrieb des Stromwandlers darf nur
erfolgen, wenn er korrekt am Temperaturregler ange-
schlossen
ist
( Kap. 5.3
Seite 11).
Werden mehrere Heizleiter mit einem Regelkreis
betrieben, kann die Installation dem ROPEX-Applikati-
Seite 12
Nicht parallel verlegen
-Temperaturregler gehörende
„Netzanschluss"
ROPEX-Netzfilter sind speziell für den Einsatz in
RESISTRON-Regelkreisen optimiert und gewähr-
leisten bei korrekter Installation und Verdrahtung die
Einhaltung der EMV-Grenzwerte. Die Spezifikation des
Netzfilters entnehmen Sie dem für Ihre Siegelapplika-
tion erstellten ROPEX-Applikationsbericht.
Weitere technische Informationen: Dokumentation
„Netzfilter".
Die Versorgung mehrerer Regelkreise über einen Netz-
filter ist zulässig, wenn der Summenstrom den Maxi-
malstrom des Filters nicht überschreitet.
Die Hinweise im Kap. 5.3 „Netzanschluss" auf Seite 11
bzgl. der Verkabelung müssen beachtet werden.
Beispielzeichnung für LF-06480:
max. 1 m
Montageplatte (verzinkt)
Großflächiger Massekontakt
onsbericht entnommen werden. In speziellen Applikati-
onen mit RESISTRON
wendig, dass ein Kurzschluss zwischen Heizleiter und
Erde/Gehäuse erkannt und das Regelsystem sofort
abgeschaltet wird. Hierfür kann der Überwachungs-
stromwandler MSW-2 eingesetzt werden.
Weitere technische Informationen können der sepa-
auf
raten Dokumentation zum Stromwandler und Überwa-
chungsstromwandler entnommen werden.
RES-5010
Montage und Installation
ROPEX-
Temperaturregler
®
-Temperaturreglern ist es not-
