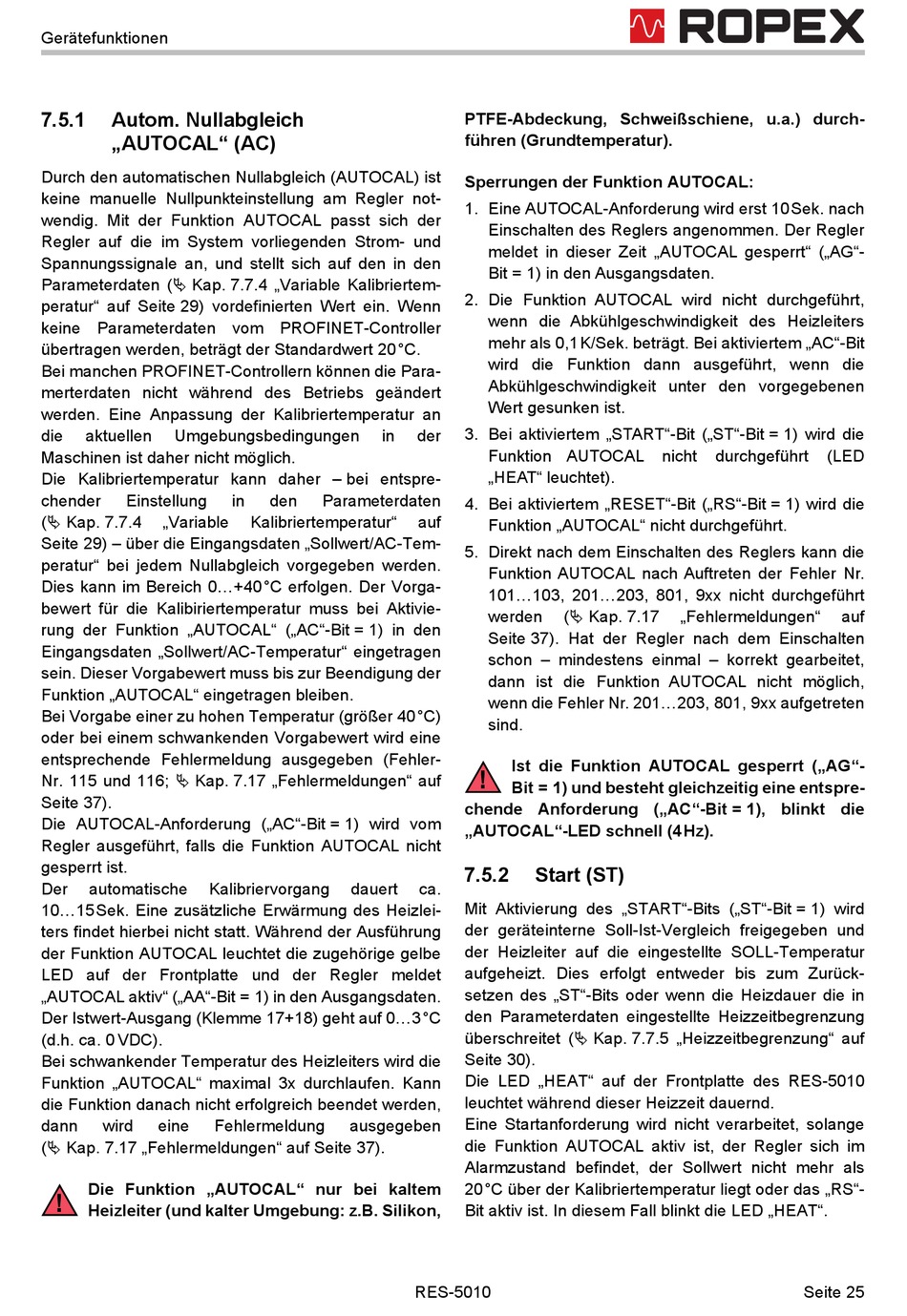

Gerätefunktionen
7.5.1
Autom. Nullabgleich
„AUTOCAL" (AC)
Durch den automatischen Nullabgleich (AUTOCAL) ist
keine manuelle Nullpunkteinstellung am Regler not-
wendig. Mit der Funktion AUTOCAL passt sich der
Regler auf die im System vorliegenden Strom- und
Spannungssignale an, und stellt sich auf den in den
Parameterdaten ( Kap. 7.7.4 „Variable Kalibriertem-
peratur" auf Seite 29) vordefinierten Wert ein. Wenn
keine Parameterdaten vom PROFINET-Controller
übertragen werden, beträgt der Standardwert 20°C.
Bei manchen PROFINET-Controllern können die Para-
merterdaten nicht während des Betriebs geändert
werden. Eine Anpassung der Kalibriertemperatur an
die
aktuellen
Umgebungsbedingungen
Maschinen ist daher nicht möglich.
Die Kalibriertemperatur kann daher – bei entspre-
chender
Einstellung
( Kap. 7.7.4
„Variable
Seite 29) – über die Eingangsdaten „Sollwert/AC-Tem-
peratur" bei jedem Nullabgleich vorgegeben werden.
Dies kann im Bereich 0...+40°C erfolgen. Der Vorga-
bewert für die Kalibiriertemperatur muss bei Aktivie-
rung der Funktion „AUTOCAL" („AC"-Bit = 1) in den
Eingangsdaten „Sollwert/AC-Temperatur" eingetragen
sein. Dieser Vorgabewert muss bis zur Beendigung der
Funktion „AUTOCAL" eingetragen bleiben.
Bei Vorgabe einer zu hohen Temperatur (größer 40°C)
oder bei einem schwankenden Vorgabewert wird eine
entsprechende Fehlermeldung ausgegeben (Fehler-
Nr. 115 und 116; Kap. 7.17 „Fehlermeldungen" auf
Seite 37).
Die AUTOCAL-Anforderung („AC"-Bit = 1) wird vom
Regler ausgeführt, falls die Funktion AUTOCAL nicht
gesperrt ist.
Der
automatische
Kalibriervorgang
10...15Sek. Eine zusätzliche Erwärmung des Heizlei-
ters findet hierbei nicht statt. Während der Ausführung
der Funktion AUTOCAL leuchtet die zugehörige gelbe
LED auf der Frontplatte und der Regler meldet
„AUTOCAL aktiv" („AA"-Bit = 1) in den Ausgangsdaten.
Der Istwert-Ausgang (Klemme 17+18) geht auf 0...3°C
(d.h. ca. 0 VDC).
Bei schwankender Temperatur des Heizleiters wird die
Funktion „AUTOCAL" maximal 3x durchlaufen. Kann
die Funktion danach nicht erfolgreich beendet werden,
dann
wird
eine
( Kap. 7.17 „Fehlermeldungen" auf Seite 37).
Die Funktion „AUTOCAL" nur bei kaltem
!
Heizleiter (und kalter Umgebung: z.B. Silikon,
in
in
den
Parameterdaten
Kalibriertemperatur"
dauert
Fehlermeldung
ausgegeben
PTFE-Abdeckung, Schweißschiene, u.a.) durch-
führen (Grundtemperatur).
Sperrungen der Funktion AUTOCAL:
1. Eine AUTOCAL-Anforderung wird erst 10Sek. nach
Einschalten des Reglers angenommen. Der Regler
meldet in dieser Zeit „AUTOCAL gesperrt" („AG"-
Bit = 1) in den Ausgangsdaten.
2. Die Funktion AUTOCAL wird nicht durchgeführt,
wenn die Abkühlgeschwindigkeit des Heizleiters
mehr als 0,1K/Sek. beträgt. Bei aktiviertem „AC"-Bit
wird die Funktion dann ausgeführt, wenn die
Abkühlgeschwindigkeit unter den vorgegebenen
Wert gesunken ist.
3. Bei aktiviertem „START"-Bit („ST"-Bit = 1) wird die
der
Funktion AUTOCAL
„HEAT" leuchtet).
4. Bei aktiviertem „RESET"-Bit („RS"-Bit = 1) wird die
auf
Funktion „AUTOCAL" nicht durchgeführt.
5. Direkt nach dem Einschalten des Reglers kann die
Funktion AUTOCAL nach Auftreten der Fehler Nr.
101...103, 201...203, 801, 9xx nicht durchgeführt
werden
( Kap. 7.17
Seite 37). Hat der Regler nach dem Einschalten
schon – mindestens einmal – korrekt gearbeitet,
dann ist die Funktion AUTOCAL nicht möglich,
wenn die Fehler Nr. 201...203, 801, 9xx aufgetreten
sind.
Ist die Funktion AUTOCAL gesperrt („AG"-
!
Bit = 1) und besteht gleichzeitig eine entspre-
chende Anforderung („AC"-Bit = 1), blinkt die
„AUTOCAL"-LED schnell (4Hz).
7.5.2
Start (ST)
ca.
Mit Aktivierung des „START"-Bits („ST"-Bit = 1) wird
der geräteinterne Soll-Ist-Vergleich freigegeben und
der Heizleiter auf die eingestellte SOLL-Temperatur
aufgeheizt. Dies erfolgt entweder bis zum Zurück-
setzen des „ST"-Bits oder wenn die Heizdauer die in
den Parameterdaten eingestellte Heizzeitbegrenzung
überschreitet ( Kap. 7.7.5 „Heizzeitbegrenzung" auf
Seite 30).
Die LED „HEAT" auf der Frontplatte des RES-5010
leuchtet während dieser Heizzeit dauernd.
Eine Startanforderung wird nicht verarbeitet, solange
die Funktion AUTOCAL aktiv ist, der Regler sich im
Alarmzustand befindet, der Sollwert nicht mehr als
20°C über der Kalibriertemperatur liegt oder das „RS"-
Bit aktiv ist. In diesem Fall blinkt die LED „HEAT".
RES-5010
nicht
durchgeführt
(LED
„Fehlermeldungen"
Seite 25
