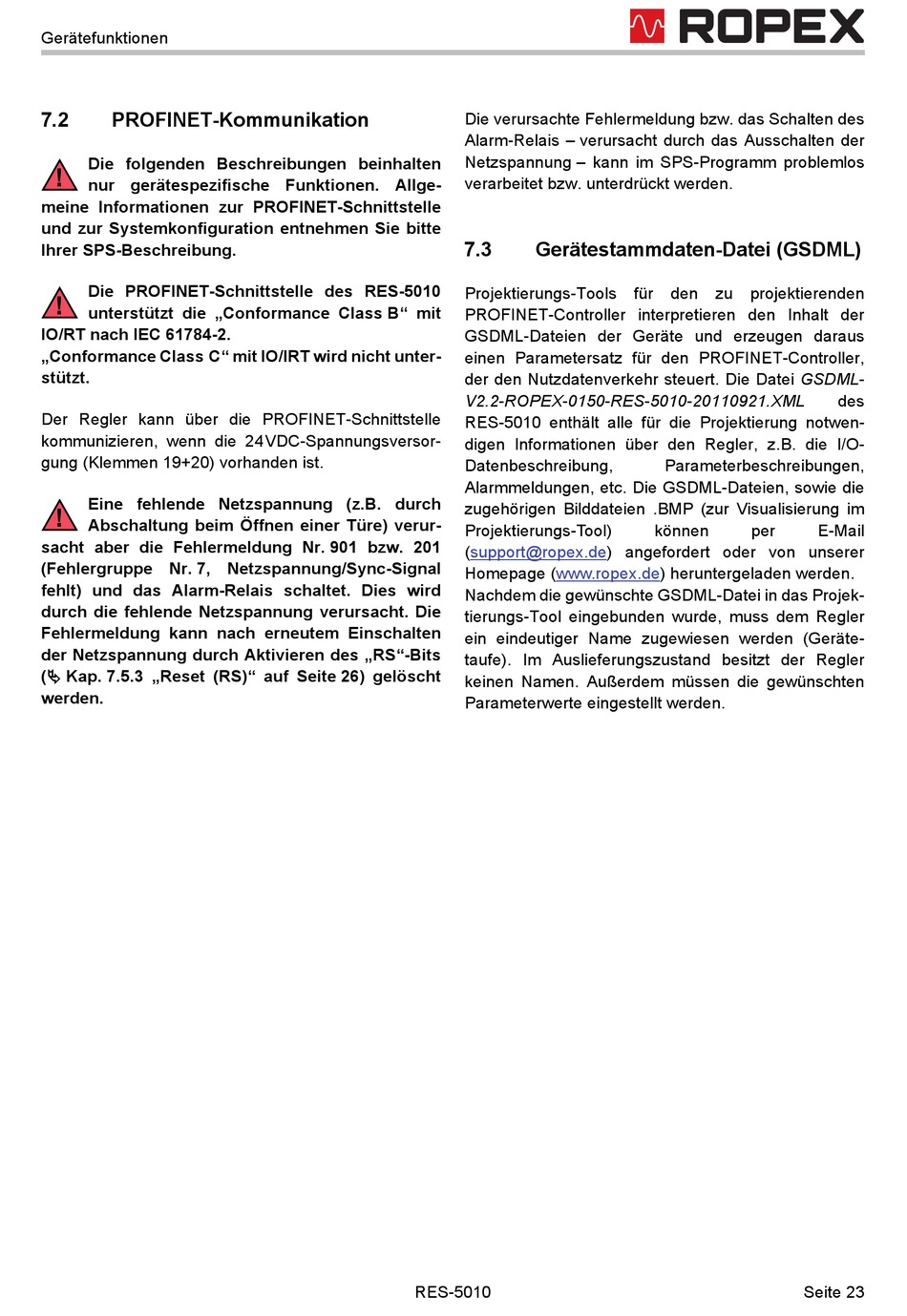

Gerätefunktionen
7.2
PROFINET-Kommunikation
Die folgenden Beschreibungen beinhalten
!
nur gerätespezifische Funktionen. Allge-
meine Informationen zur PROFINET-Schnittstelle
und zur Systemkonfiguration entnehmen Sie bitte
Ihrer SPS-Beschreibung.
Die PROFINET-Schnittstelle des RES-5010
!
unterstützt die „Conformance Class B" mit
IO/RT nach IEC 61784-2.
„Conformance Class C" mit IO/IRT wird nicht unter-
stützt.
Der Regler kann über die PROFINET-Schnittstelle
kommunizieren, wenn die 24VDC-Spannungsversor-
gung (Klemmen 19+20) vorhanden ist.
Eine fehlende Netzspannung (z.B. durch
!
Abschaltung beim Öffnen einer Türe) verur-
sacht aber die Fehlermeldung Nr. 901 bzw. 201
(Fehlergruppe Nr. 7, Netzspannung/Sync-Signal
fehlt) und das Alarm-Relais schaltet. Dies wird
durch die fehlende Netzspannung verursacht. Die
Fehlermeldung kann nach erneutem Einschalten
der Netzspannung durch Aktivieren des „RS"-Bits
( Kap. 7.5.3 „Reset (RS)" auf Seite 26) gelöscht
werden.
Die verursachte Fehlermeldung bzw. das Schalten des
Alarm-Relais – verursacht durch das Ausschalten der
Netzspannung – kann im SPS-Programm problemlos
verarbeitet bzw. unterdrückt werden.
7.3
Gerätestammdaten-Datei (GSDML)
Projektierungs-Tools für den zu projektierenden
PROFINET-Controller interpretieren den Inhalt der
GSDML-Dateien der Geräte und erzeugen daraus
einen Parametersatz für den PROFINET-Controller,
der den Nutzdatenverkehr steuert. Die Datei GSDML-
V2.2-ROPEX-0150-RES-5010-20110921.XML
RES-5010 enthält alle für die Projektierung notwen-
digen Informationen über den Regler, z.B. die I/O-
Datenbeschreibung,
Alarmmeldungen, etc. Die GSDML-Dateien, sowie die
zugehörigen Bilddateien .BMP (zur Visualisierung im
Projektierungs-Tool)
(support@ropex.de) angefordert oder von unserer
Homepage (www.ropex.de) heruntergeladen werden.
Nachdem die gewünschte GSDML-Datei in das Projek-
tierungs-Tool eingebunden wurde, muss dem Regler
ein eindeutiger Name zugewiesen werden (Geräte-
taufe). Im Auslieferungszustand besitzt der Regler
keinen Namen. Außerdem müssen die gewünschten
Parameterwerte eingestellt werden.
RES-5010
Parameterbeschreibungen,
können
per
E-Mail
Seite 23
