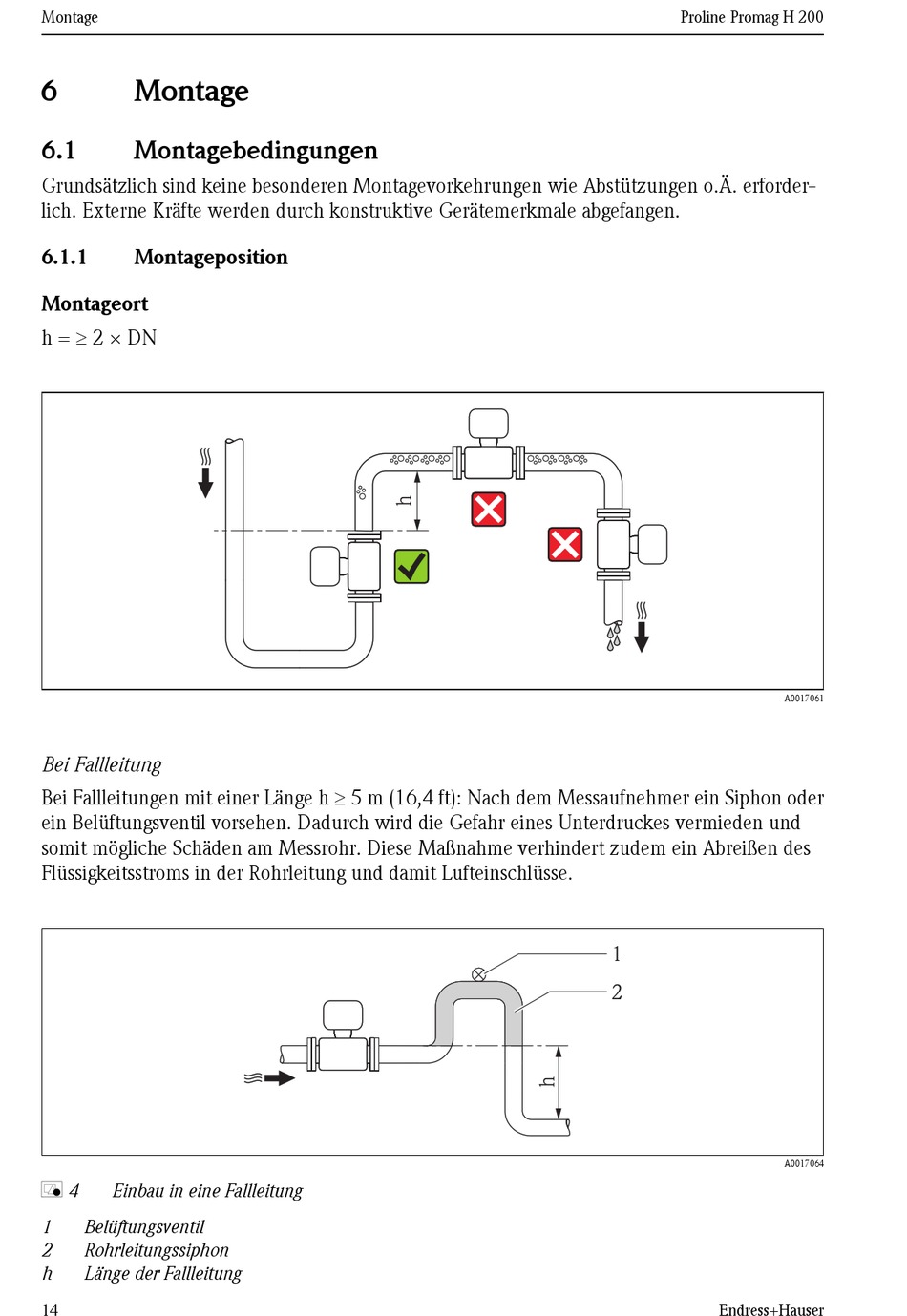

Montage

6
Montage
6.1

Montagebedingungen

Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o.Ä. erforder-
lich. Externe Kräfte werden durch konstruktive Gerätemerkmale abgefangen.
6.1.1

Montageposition

Montageort
h = ³ 2 × DN
Bei Fallleitung
Bei Fallleitungen mit einer Länge h ³ 5 m (16,4 ft): Nach dem Messaufnehmer ein Siphon oder
ein Belüftungsventil vorsehen. Dadurch wird die Gefahr eines Unterdruckes vermieden und
somit mögliche Schäden am Messrohr. Diese Maßnahme verhindert zudem ein Abreißen des
Flüssigkeitsstroms in der Rohrleitung und damit Lufteinschlüsse.
å 4
Einbau in eine Fallleitung
1
Belüftungsventil
2
Rohrleitungssiphon
h
Länge der Fallleitung
14
Proline Promag H 200
1
2
Endress+Hauser
A0017061
A0017064
