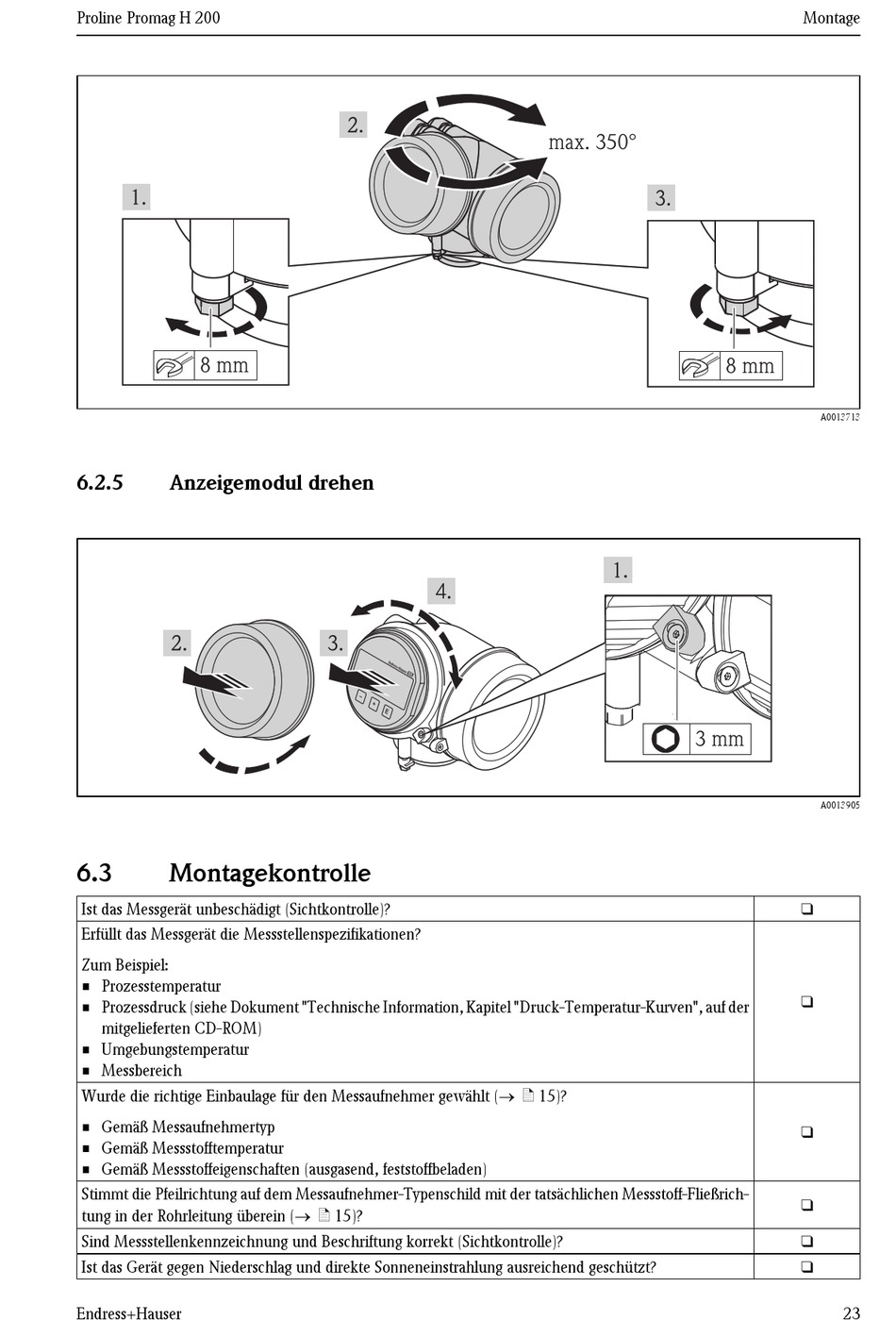

Anzeigemodul Drehen; Montagekontrolle - Endress+Hauser Proline Promag H 200 Kurzanleitung

Proline Promag H 200
8 mm
6.2.5

Anzeigemodul drehen

6.3

Montagekontrolle

Ist das Messgerät unbeschädigt (Sichtkontrolle)?
Erfüllt das Messgerät die Messstellenspezifikationen?
Zum Beispiel:
• Prozesstemperatur
• Prozessdruck (siehe Dokument "Technische Information, Kapitel "Druck-Temperatur-Kurven", auf der
mitgelieferten CD-ROM)
• Umgebungstemperatur
• Messbereich
Wurde die richtige Einbaulage für den Messaufnehmer gewählt (® ä 15)?
• Gemäß Messaufnehmertyp
• Gemäß Messstofftemperatur
• Gemäß Messstoffeigenschaften (ausgasend, feststoffbeladen)
Stimmt die Pfeilrichtung auf dem Messaufnehmer-Typenschild mit der tatsächlichen Messstoff-Fließrich-
tung in der Rohrleitung überein (® ä 15)?
Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)?
Ist das Gerät gegen Niederschlag und direkte Sonneneinstrahlung ausreichend geschützt?
Endress+Hauser
max. 350°
1
3 mm
Montage
8 mm
A0013713
A0013905
23
