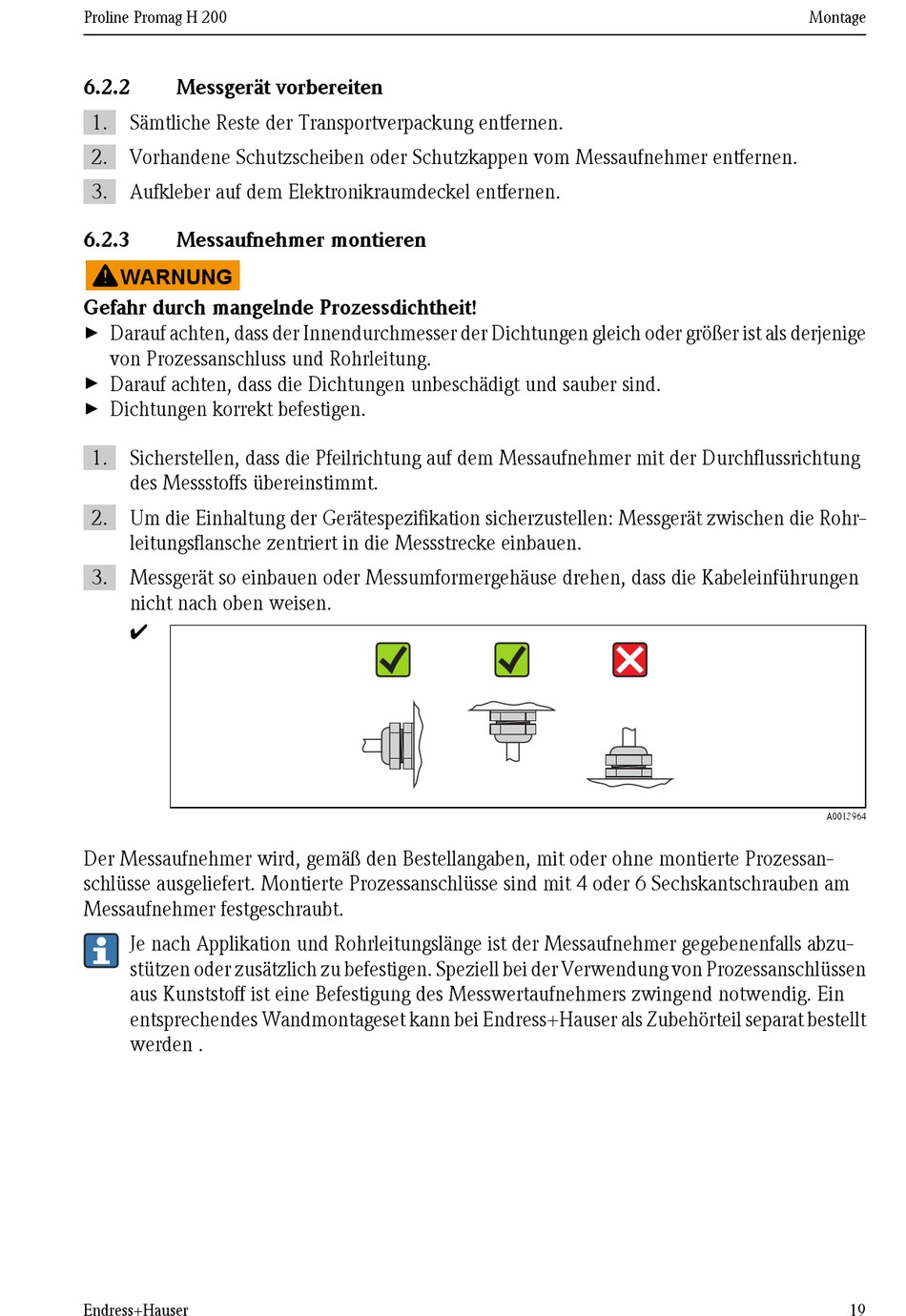

6.2.2 Messgerät vorbereiten
1. Sämtliche Reste der Transportverpackung entfernen.
2. Vorhandene Schutzscheiben oder Schutzkappen vom Messaufnehmer entfernen.
3. Aufkleber auf dem Elektronikraumdeckel entfernen.
6.2.3

Messaufnehmer montieren

WARNUNG
Gefahr durch mangelnde Prozessdichtheit!
Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als derjenige
►
von Prozessanschluss und Rohrleitung.
Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
►
Dichtungen korrekt befestigen.
►
1. Sicherstellen, dass die Pfeilrichtung auf dem Messaufnehmer mit der Durchflussrichtung
des Messstoffs übereinstimmt.
2. Um die Einhaltung der Gerätespezifikation sicherzustellen: Messgerät zwischen die Rohr-
leitungsflansche zentriert in die Messstrecke einbauen.
3. Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinführungen
nicht nach oben weisen.
Ã
Der Messaufnehmer wird, gemäß den Bestellangaben, mit oder ohne montierte Prozessan-
schlüsse ausgeliefert. Montierte Prozessanschlüsse sind mit 4 oder 6 Sechskantschrauben am
Messaufnehmer festgeschraubt.
Je nach Applikation und Rohrleitungslänge ist der Messaufnehmer gegebenenfalls abzu-
stützen oder zusätzlich zu befestigen. Speziell bei der Verwendung von Prozessanschlüssen
aus Kunststoff ist eine Befestigung des Messwertaufnehmers zwingend notwendig. Ein
entsprechendes Wandmontageset kann bei Endress+Hauser als Zubehörteil separat bestellt
werden .
Endress+Hauser
Montage
A0013964
