Proline Promag H 200

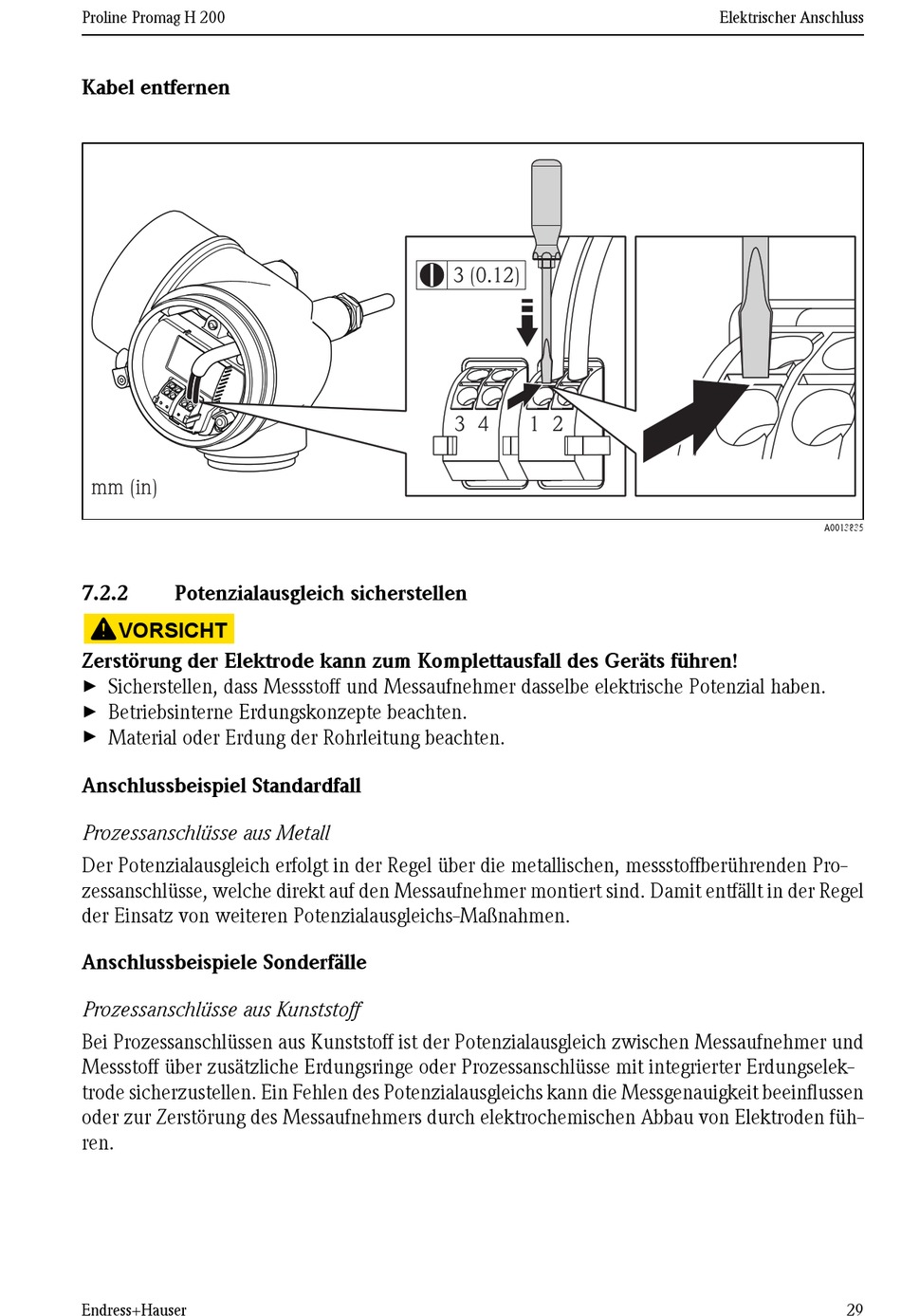

Kabel entfernen

mm (in)
7.2.2

Potenzialausgleich sicherstellen

VORSICHT
Zerstörung der Elektrode kann zum Komplettausfall des Geräts führen!
Sicherstellen, dass Messstoff und Messaufnehmer dasselbe elektrische Potenzial haben.
►
Betriebsinterne Erdungskonzepte beachten.
►
Material oder Erdung der Rohrleitung beachten.
►

Anschlussbeispiel Standardfall

Prozessanschlüsse aus Metall
Der Potenzialausgleich erfolgt in der Regel über die metallischen, messstoffberührenden Pro-
zessanschlüsse, welche direkt auf den Messaufnehmer montiert sind. Damit entfällt in der Regel
der Einsatz von weiteren Potenzialausgleichs-Maßnahmen.
Anschlussbeispiele Sonderfälle
Prozessanschlüsse aus Kunststoff
Bei Prozessanschlüssen aus Kunststoff ist der Potenzialausgleich zwischen Messaufnehmer und
Messstoff über zusätzliche Erdungsringe oder Prozessanschlüsse mit integrierter Erdungselek-
trode sicherzustellen. Ein Fehlen des Potenzialausgleichs kann die Messgenauigkeit beeinflussen
oder zur Zerstörung des Messaufnehmers durch elektrochemischen Abbau von Elektroden füh-
ren.
Endress+Hauser
3 (0.12)
3 4 1 2
Elektrischer Anschluss
A0013835
