BA01175D/06/DE/02.14
71249925
Gültig ab Version
01.00.zz (Gerätefirmware)
Products
Betriebsanleitung

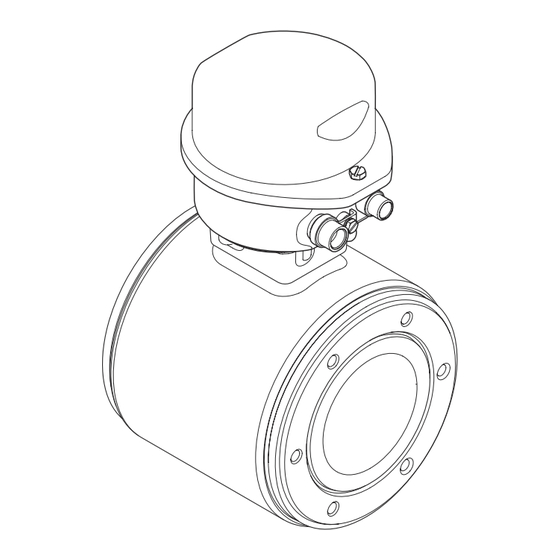

Proline Promag H 100
Modbus RS485
Magnetisch-induktives Durchflussmessgerät
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Proline Promag H 100

Inhaltszusammenfassung für Endress+Hauser Proline Promag H 100

  • Seite 1 Products Solutions Services BA01175D/06/DE/02.14 71249925 Gültig ab Version 01.00.zz (Gerätefirmware) Betriebsanleitung Proline Promag H 100 Modbus RS485 Magnetisch-induktives Durchflussmessgerät...
  • Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...

  • Seite 3: Inhaltsverzeichnis

    Proline Promag H 100 Modbus RS485 Inhaltsverzeichnis Inhaltsverzeichnis Montagekontrolle ..... 25 Hinweise zum Dokument ... . 5 Dokumentfunktion .
  • Seite 4 13.2 Mess- und Prüfmittel ....75 10.3.3 Kommunikationsschnittstelle konfi- 13.3 Endress+Hauser Dienstleistungen ..gurieren ..... . 51 10.3.4 Schleichmenge konfigurieren .

  • Seite 5: Hinweise Zum Dokument

    Proline Promag H 100 Modbus RS485 Hinweise zum Dokument Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebenszy- klus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.

  • Seite 6: Werkzeugsymbole

    Hinweise zum Dokument Proline Promag H 100 Modbus RS485 1.2.3 Werkzeugsymbole Symbol Bedeutung Innensechskantschlüssel Gabelschlüssel 1.2.4 Symbole für Informationstypen Symbol Bedeutung Erlaubt Kennzeichnet Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Kennzeichnet Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.

  • Seite 7: Dokumentation

    Teil des Lieferumfangs!) • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Zur detaillierten Auflistung der einzelnen Dokumente inklusive Dokumentationscode (→  94) 1.3.1...

  • Seite 8: Grundlegende Sicherheitshinweise

    Spezifizierten Druck- und Temperaturbereich einhalten. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.

  • Seite 9: Restrisiken

    Umbauten am Gerät Eigenmächtige Umbauten am Gerät sind nicht zulässig und können zu unvorhersehbaren Gefahren führen: ‣ Wenn Umbauten trotzdem erforderlich sind: Rücksprache mit Endress+Hauser halten. Reparatur Um die Betriebssicherheit weiterhin zu gewährleisten: ‣ Nur wenn die Reparatur ausdrücklich erlaubt ist, diese am Gerät durchführen.
  • Seite 10 Grundlegende Sicherheitshinweise Proline Promag H 100 Modbus RS485 IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Gerät und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementie- ren. Endress+Hauser...

  • Seite 11: Produktbeschreibung

    Proline Promag H 100 Modbus RS485 Produktbeschreibung Produktbeschreibung Produktaufbau 3.1.1 Geräteausführung mit Kommunikationsart Modbus RS485 A0017609  1 Wichtige Komponenten eines Messgeräts Messaufnehmer Messumformergehäuse Hauptelektronikmodul Messumformer-Gehäusedeckel Endress+Hauser...

  • Seite 12: Warenannahme Und Produktidenti

    • Seriennummer von Typenschildern in W@M Device Viewer eingeben (www.endress.com/deviceviewer): Alle Angaben zum Messgerät werden angezeigt. • Seriennummer von Typenschildern in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den 2-D-Matrixcode (QR-Code) auf dem Typen- schild scannen: Alle Angaben zum Messgerät werden angezeigt.

  • Seite 13: Messumformer-Typenschild

    • Die Kapitel "Weitere Standarddokumentation zum Gerät" (→  7) und "Geräteabhängige Zusatzdokumentation" (→  7) • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. 4.2.1 Messumformer-Typenschild Order code: Ser.

  • Seite 14: Messaufnehmer-Typenschild

    Warenannahme und Produktidentifizierung Proline Promag H 100 Modbus RS485 4.2.2 Messaufnehmer-Typenschild Order Code: Ser.No.: Ext. ord. cd.: Material: Patents Date: A0017186  3 Beispiel für Messaufnehmer-Typenschild Name des Messaufnehmers Herstellungsort Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) (→  14)

  • Seite 15: Symbole Auf Messgerät

    Proline Promag H 100 Modbus RS485 Warenannahme und Produktidentifizierung 4.2.3 Symbole auf Messgerät Symbol Bedeutung WARNUNG!  Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Verweis auf Dokumentation Verweist auf die entsprechende Dokumentation zum Gerät.

  • Seite 16: Lagerung Und Transport

    Lagerung und Transport Proline Promag H 100 Modbus RS485 Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: • Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. • Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmutzun- gen im Messrohr.

  • Seite 17: Verpackungsentsorgung

    Proline Promag H 100 Modbus RS485 Montage Verpackungsentsorgung Alle Verpackungsmaterialien sind umweltverträglich und 100% recycelbar: • Messgerät-Umverpackung: Stretchfolie aus Polymer, die der EU Richtlinie 2002/95/EC (RoHS) entspricht. • Verpackung: – Holzkiste, behandelt gemäß Standard ISPM 15, was durch das angebrachte IPPC-Logo bestätigt wird.
  • Seite 18 Montage Proline Promag H 100 Modbus RS485 Angaben zur Unterdruckfestigkeit der Messrohrauskleidung (→  87) A0017064  4 Einbau in eine Fallleitung Belüftungsventil Rohrleitungssiphon Länge der Fallleitung Bei teilgefülltem Rohr Bei teilgefüllter Rohrleitung mit Gefälle: Dükerähnliche Einbauweise vorsehen. Die Mess- stoffüberwachungsfunktion (MSÜ) bietet zusätzliche Sicherheit, um leere oder teilgefüllte...

  • Seite 19: Ein- Und Auslaufstrecken

    Proline Promag H 100 Modbus RS485 Montage Horizontal A0019602 MSÜ-Elektrode für die Messstoffüberwachung/ Leerrohrdetektion Messelektroden für die Signalerfassung • Die Messelektrodenachse muss waagerecht liegen. Dadurch wird eine kurzzeitige Isolierung der beiden Messelektroden infolge mitgeführter Luftblasen vermieden. • Die Messstoffüberwachung funktioniert nur, wenn das Messumformergehäuse nach oben gerichtet ist.
  • Seite 20 Montage Proline Promag H 100 Modbus RS485 Temperaturtabellen SI-Einheiten [°C] [85 °C] [100 °C] [135 °C] [200 °C] [300 °C] [450 °C] – – US-Einheiten [°F] [185 °F] [212 °F] [275 °F] [392 °F] [572 °F] [842 °F] – –...

  • Seite 21: Messgerät Montieren

    Proline Promag H 100 Modbus RS485 Montage Anpassungsstücke Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke nach DIN EN 545 (Doppelflansch-Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut werden. Die dadurch erreichte Erhöhung der Strömungsgeschwindigkeit verbessert bei sehr langsam fließendem Messstoff die Messgenauigkeit. Das abgebildete Nomogramm dient zur Ermittlung des verursachten Druckabfalls durch Konfusoren und Diffusoren.

  • Seite 22: Messaufnehmer Montieren

    Je nach Applikation und Rohrleitungslänge ist der Messaufnehmer gegebenenfalls abzustützen oder zusätzlich zu befestigen. Speziell bei der Verwendung von Prozess- anschlüssen aus Kunststoff ist eine Befestigung des Messwertaufnehmers zwingend notwendig. Ein entsprechendes Wandmontageset kann bei Endress+Hauser als Zube- hörteil separat bestellt werden (→  94). DN 2…25 DN 40…150...

  • Seite 23: Dichtungen Montieren

    Proline Promag H 100 Modbus RS485 Montage 1. Messaufnehmer mit einigen Schweißpunkten in der Rohrleitung befestigen. Eine dazu geeignete Einschweißhilfe kann als Zubehörteil separat bestellt werden (→  94). 2. Schrauben am Prozessanschlussflansch lösen und Messaufnehmer inkl. Dichtung aus der Rohrleitung entfernen.

  • Seite 24: Anzeigemodul Drehen

    Kunststoffscheiben/Dichtungen deshalb nicht entfernt werden oder diese sind immer zu montieren! • Erdungsringe können bei Endress+Hauser als Zubehörteil separat bestellt werden (→  94). Bei der Bestellung darauf achten, dass die Erdungsringe kompatibel zum Elektrodenwerkstoff sind. Ansonsten besteht die Gefahr, dass die Elektroden durch elektrochemische Korrosion zerstört werden!

  • Seite 25: Gehäuseausführung Aluminium, Alsi10Mg, Beschichtet

    Proline Promag H 100 Modbus RS485 Montage Gehäuseausführung Aluminium, AlSi10Mg, beschichtet 3 mm A0023192 Gehäuseausführungen Kompakt und Ultrakompakt, hygienisch, rostfrei 8 mm A0023195 Montagekontrolle Ist das Messgerät unbeschädigt (Sichtkontrolle)?  Erfüllt das Messgerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur ...

  • Seite 26: Elektrischer Anschluss

    Elektrischer Anschluss Proline Promag H 100 Modbus RS485 Elektrischer Anschluss Das Messgerät besitzt keine interne Trennvorrichtung. Ordnen Sie deshalb dem Mess- gerät einen Schalter oder Leistungsschalter zu, mit welchem die Versorgungsleitung leicht vom Netz getrennt werden kann. Anschlussbedingungen 7.1.1 Benötigtes Werkzeug •...
  • Seite 27 Proline Promag H 100 Modbus RS485 Elektrischer Anschluss Kabeldurchmesser • Mitausgelieferte Kabelverschraubungen: M20 × 1,5 mit Kabel 6…12 mm (0,24…0,47 in) • Federkraftklemmen: Aderquerschnitte 0,5…2,5 mm (20…14 AWG) Endress+Hauser...

  • Seite 28: Klemmenbelegung

    Elektrischer Anschluss Proline Promag H 100 Modbus RS485 7.1.3 Klemmenbelegung Messumformer Anschlussvariante Modbus RS485 Bestellmerkmal "Ausgang", Option M Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern bestellt werden. Verfügbare Anschlussarten Bestellmerkmal Mögliche Auswahl Bestellmerkmal Energie- "Gehäuse" "Elektrischer Anschluss"...

  • Seite 29: Pinbelegung Gerätestecker

    Proline Promag H 100 Modbus RS485 Elektrischer Anschluss 7.1.4 Pinbelegung Gerätestecker MODBUS RS485 Gerätestecker für Versorgungsspannung (geräteseitig) Belegung Codierung Stecker/Buchse DC 24 V Stecker DC 24 V Erdung/Schirmung A0016809 Gerätestecker für Signalübertragung (geräteseitig) Belegung Codierung Stecker/Buchse Buchse Modbus RS485 Modbus RS485...

  • Seite 30: Messgerät Anschließen

    Elektrischer Anschluss Proline Promag H 100 Modbus RS485 Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen (→  26). 3. Wenn Messgerät mit Kabelverschraubungen ausgeliefert wird: Kabelspezifikation beachten (→  26). Messgerät anschließen HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣...
  • Seite 31 Proline Promag H 100 Modbus RS485 Elektrischer Anschluss 8 mm 8 mm 3 mm 10 (0.4) mm (in) A0017844  10 Geräteausführungen mit Anschlussbeispielen Kabel Gerätestecker für Signalübertragung Gerätestecker für Versorgungsspannung Bei Geräteausführung mit Gerätestecker: Nur Schritt 6 beachten. 1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäu- sedeckels lösen.

  • Seite 32: Potenzialausgleich Sicherstellen

    Erdungsringe dürfen diese Kunststoffscheiben/ Dich- tungen deshalb nicht entfernt werden bzw. diese sind immer zu montieren! • Erdungsringe können bei Endress+Hauser als Zubehörteil separat bestellt werden. Ach- ten Sie bei der Bestellung darauf, dass die Erdringe kompatibel zum Elektrodenwerkstoff sind.
  • Seite 33 Proline Promag H 100 Modbus RS485 Elektrischer Anschluss Potenzialausgleich über zusätzlichen Erdungsring A0002651 Sechskantschrauben Prozessanschluss O-Ring-Dichtungen Kunststoffscheibe (Platzhalter) bzw. Erdungsring Messaufnehmer Potenzialausgleich über Erdungselektroden am Prozessanschluss A0017293 Sechskantschrauben Prozessanschluss Integrierte Erdungselektroden O-Ring-Dichtung Messaufnehmer Endress+Hauser...

  • Seite 34: Spezielle Anschlusshinweise

    Elektrischer Anschluss Proline Promag H 100 Modbus RS485 Spezielle Anschlusshinweise 7.3.1 Anschlussbeispiele Modbus RS485 A0016803  11 Anschlussbeispiel für Modbus RS485, nicht explosionsgefährdeter Bereich und Zone 2/Div. 2 Automatisierungssystem (z.B. SPS) Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabels- pezifikation beachten (→...

  • Seite 35: Schutzart Sicherstellen

    Proline Promag H 100 Modbus RS485 Elektrischer Anschluss Beim Einsatz vom Messumformer im nicht explosionsgefährdeten Bereich oder Zone 2/Div. 4 - Bus termination 3 - Not used 220 W 2 - Not used 1 - Write protection A0017610  12 Abschlusswiderstand über DIP-Schalter auf Hauptelektronikmodul aktivierbar...
  • Seite 36 Elektrischer Anschluss Proline Promag H 100 Modbus RS485 • Stimmt die Versorgungsspannung mit den Angaben auf dem Messumformer-Typenschild über- ein (→  83)?  • Bei Geräteausführung mit Modbus RS485 eigensicher: Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild der Safety Barrier Promass 100 überein (→  83)? Ist die Klemmenbelegung oder Pinbelegung Gerätestecker korrekt?

  • Seite 37: Bedienungsmöglichkeiten

    Proline Promag H 100 Modbus RS485 Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0017760 Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool "FieldCare" via Commubox FXA291 und Service-Schnittstelle Automatisierungssystem (z.B. SPS) Endress+Hauser...

  • Seite 38: Aufbau Und Funktionsweise Des Bedienmenüs

    Bedienungsmöglichkeiten Proline Promag H 100 Modbus RS485 Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht mit Menüs und Parametern Bedienmenü für Bediener und Instandhalter Language Betrieb Language Parameter 1 Parameter n Untermenü 1 Untermenü n Setup Messstellenbezeichnung...

  • Seite 39: Bedienphilosophie

    Proline Promag H 100 Modbus RS485 Bedienungsmöglichkeiten 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet. Zu jeder Anwenderrolle gehören typische Aufgaben innerhalb des Gerätelebenszyklus. Menü Anwenderrolle und Aufgaben Inhalt/Bedeutung Betrieb aufgabenorientiert Rolle "Bediener", "Instandhalter" Zurücksetzen und Steuern von Summenzählern...

  • Seite 40: Voraussetzungen

    Bedienungsmöglichkeiten Proline Promag H 100 Modbus RS485 8.3.2 Voraussetzungen Hardware Verbindungskabel Standard-Ethernet-Kabel mit RJ45-Stecker Computer RJ45-Schnittstelle Messgerät: Webserver muss aktiviert sein; Werkseinstellung: An Zum Aktivieren des Webservers (→  42) Software des Computers Einsetzbare Webbrowser • Microsoft Internet Explorer (mind. 8.x) •...

  • Seite 41: Einloggen

    Proline Promag H 100 Modbus RS485 Bedienungsmöglichkeiten Device tag Webserv.language English Ent. access code Access stat.tool Maintenance A0017362 Messstellenbezeichnung (→  49) Gerätebild Wenn keine oder nur eine unvollständige Login-Webseite erscheint (→  65) 8.3.4 Einloggen 1. Gewünschte Bediensprache für den Webbrowser wählen.

  • Seite 42: Navigationsbereich

    Bedienungsmöglichkeiten Proline Promag H 100 Modbus RS485 Funktionszeile Funktionen Bedeutung Messwerte Anzeige der Messwerte vom Gerät Menü Zugriff auf die Bedienmenüstruktur vom Gerät, analog zu Bedientool Gerätestatus Anzeige der aktuell anstehenden Diagnosemeldungen, gelistet nach ihrer Priorität Datenaustausch zwischen PC und Messgerät: –...

  • Seite 43: Zugriff Auf Bedienmenü Via Bedientool

    8.4.2 FieldCare Funktionsumfang FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelli- genten Feldeinrichtungen in einer Anlage konfigurieren und unterstützt bei deren Verwal- tung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.
  • Seite 44 Bedienungsmöglichkeiten Proline Promag H 100 Modbus RS485 Verbindungsaufbau Via Service-Schnittstelle (CDI) 1. FieldCare starten und Projekt aufrufen. 2. Im Netzwerk: Neues Gerät hinzufügen.  Fenster Neues Gerät hinzufügen öffnet sich. 3. Option CDI Communication FXA291 aus Liste wählen und mit OK bestätigen.

  • Seite 45: Systemintegration

    Proline Promag H 100 Modbus RS485 Systemintegration Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.01.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild (→  12) • Parameter Firmware-Version Diagnose → Geräteinfo → Firmware-Version Freigabedatum Firmware-Version 06.2014 9.1.2...

  • Seite 46: Registerinformationen

    Systemintegration Proline Promag H 100 Modbus RS485 Code Name Beschreibung Anwendung Write single Master beschreibt ein Modbus- Beschreiben von nur 1 Gerätepara- registers Register vom Messgerät mit einem meter neuen Wert. Beispiel: Summenzähler rücksetzen Mehrere Register nur über 1 Telegramm zu beschreiben, funktioniert mit Funktions- code 16.

  • Seite 47: Konfiguration Der Scan-Liste

    Proline Promag H 100 Modbus RS485 Systemintegration Aufbau der Modbus-Data-Map Die Modbus-Data-Map besteht aus zwei Datensätzen: • Scan-Liste: Konfigurationsbereich Die zu gruppierenden Geräteparameter werden in einer Liste festgelegt, indem ihre Modbus RS485-Registeradressen in die Liste eingetragen werden. • Datenbereich Das Messgerät liest die in der Scan-Liste eingetragenen Registeradressen zyklisch aus und schreibt die zugehörigen Gerätedaten (Werte) in den Datenbereich.
  • Seite 48 Systemintegration Proline Promag H 100 Modbus RS485 Datenbereich Geräreparameterwert Modbus RS485- Datentyp* Zugriff** Register Wert von Scan-List-Register 0 5051 Integer/Float read/write Wert von Scan-List-Register 1 5053 Integer/Float read/write Wert von Scan-List-Register ... Wert von Scan-List-Register 15 5081 Integer/Float read/write * Datentyp ist abhängig von dem in der Scan-Liste eingetragenen Geräteparameter.

  • Seite 49: Inbetriebnahme

    Proline Promag H 100 Modbus RS485 Inbetriebnahme Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: Sicherstellen, dass die Einbau- und Anschluss- kontrolle durchgeführt sind. • Checkliste "Montagekontrolle" (→  25) • Checkliste "Anschlusskontrolle" (→  35) 10.2 Verbindungsaufbau via FieldCare •...

  • Seite 50: Systemeinheiten Einstellen

    Inbetriebnahme Proline Promag H 100 Modbus RS485 10.3.2 Systemeinheiten einstellen Im Untermenü Systemeinheiten können die Einheiten aller Messwerte eingestellt wer- den. Navigation Menü "Setup" → Systemeinheiten Systemeinheiten → Volumenflusseinheit Volumeneinheit Leitfähigkeitseinheit Temperatureinheit Masseflusseinheit Masseeinheit Dichteeinheit Normvolumenfluss-Einheit Normvolumeneinheit Parameterübersicht mit Kurzbeschreibung...

  • Seite 51: Gurieren

    Proline Promag H 100 Modbus RS485 Inbetriebnahme Parameter Beschreibung Auswahl Werkseinstellung Masseeinheit Einheit für Masse wählen. Einheiten-Auswahlliste Abhängig vom Land: • 61 = kg Auswirkung • 63 = lb Die gewählte Einheit wird übernommen von: Parameter Masseflusseinheit Dichteeinheit Einheit für Messstoffdichte wählen.

  • Seite 52: Schleichmenge Konfigurieren

    Inbetriebnahme Proline Promag H 100 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Eingabe / Auswahl Werkseinstellung Busadresse Geräteadresse eingeben. 1…247 Baudrate Übertragungsgeschwindigkeit festlegen. • 0 = 1200 BAUD 4 = 19200 BAUD • 1 = 2400 BAUD • 2 = 4800 BAUD •...
  • Seite 53 Proline Promag H 100 Modbus RS485 Inbetriebnahme Ausschaltpunkt Schleichmengenunterdrück. Druckstoßunterdrückung Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Zuordnung Prozessgröße – Prozessgröße für Schleichmen- • 0 = Aus 1 = Volumenfluss genunterdrückung wählen. • 1 = Volumenfluss • 2 = Massefluss •...

  • Seite 54: Leerrohrüberwachung

    Inbetriebnahme Proline Promag H 100 Modbus RS485 10.3.5 Leerrohrüberwachung konfigurieren Das Untermenü Leerrohrüberwachung enthält Parameter, die für die Konfiguration der Schleichmengenunterdrückung eingestellt werden müssen. Navigation Menü "Setup" → Leerrohrüberwachung Aufbau des Untermenüs → Untermenü "Leerrohrüberwa- Leerrohrüberwachung chung"Leerrohrüberwachung Neuer Abgleich Fortschritt Schaltpunkt Leerrohrüberwachung...

  • Seite 55: Erweiterte Einstellungen

    Proline Promag H 100 Modbus RS485 Inbetriebnahme 10.4 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Übersicht zu Parametern und Untermenüs im Untermenü "Erweitertes Setup" Erweitertes Setup → Freigabecode eingeben Sensorabgleich (→  55) Summenzähler 1…3...
  • Seite 56 Inbetriebnahme Proline Promag H 100 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Zuordnung Prozessgröße Prozessgröße für Summenzähler wählen. • 0 = Aus 2 = Massefluss • 1 = Volumenfluss • 2 = Massefluss • 3 = Normvolumenfluss Masseeinheit Einheit für Masse wählen.

  • Seite 57: Durchführen

    Proline Promag H 100 Modbus RS485 Inbetriebnahme 10.4.3 Weitere Anzeigenkonfigurationen durchführen Im Untermenü "Anzeige" können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige Aufbau des Untermenüs Anzeige → Format Anzeige 1.
  • Seite 58 Inbetriebnahme Proline Promag H 100 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Darstellung der Messwerte für Vor-Ort- • 1 Wert groß 1 Wert groß Anzeige wählen. • 1 Bargraph + 1 Wert • 2 Werte • 1 Wert groß + 2 Werte •...

  • Seite 59: Elektrodenreinigung Durchführen

    Proline Promag H 100 Modbus RS485 Inbetriebnahme Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Language Sprache der Vor-Ort-Anzeige einstellen. • English Englisch (alternativ ist die • Deutsch bestellte Sprache voreinge- • Français stellt) • Español • Italiano • Nederlands • Portuguesa • Polski •...

  • Seite 60: Simulation

    Inbetriebnahme Proline Promag H 100 Modbus RS485 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe / Anzeige Werkseinstellung Elektrodenreinigung Zyklische Elektrodenreinigung aktivieren. • 0 = Aus 0 = Aus • 1 = An ECC-Reinigungsdauer Dauer der Elektrodenreinigung in Sekunden 0,01…30 s eingeben. ECC-Erholzeit Erholdauer nach der Elektrodenreinigung 1…600 s...

  • Seite 61: Zugriff

    Proline Promag H 100 Modbus RS485 Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Simulation Gerätealarm – Gerätealarm ein und ausschal- • 0 = Aus 0 = Aus ten. • 1 = An Simulation Diagnoseereignis – Simulation Diagnoseereignis • Aus ein- und ausschalten.

  • Seite 62: Betrieb

    Betrieb Proline Promag H 100 Modbus RS485 Betrieb 11.1 Status der Geräteverriegelung ablesen Welche Schreibschutzarten gerade aktiv sind, kann mithilfe von Parameter Status Verrie- gelung festgestellt werden. Navigation Menü "Betrieb" → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Hardware-verriegelt Der Verriegelungsschalter (DIP-Schalter) für die Hardware-Verriegelung ist auf...

  • Seite 63: Summenzähler

    Proline Promag H 100 Modbus RS485 Betrieb Aufbau des Untermenüs Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Volumenfluss Zeigt aktuell gemessenen Volumenfluss. Gleitkommazahl mit Vorzeichen Massefluss Zeigt aktuell berechneten Massefluss. Gleitkommazahl mit Vorzeichen Leitfähigkeit Zeigt aktuell berechneten Normvolumenfluss. Gleitkommazahl mit Vorzeichen Normvolumenfluss Zeigt aktuell gemessene Temperatur.
  • Seite 64 Betrieb Proline Promag H 100 Modbus RS485 Optionen Beschreibung Zurücksetzen + Anhalten Die Summierung wird angehalten und der Summenzähler auf Wert 0 zurückge- setzt. Vorwahlmenge + Anhal- Die Summierung wird angehalten und der Summenzähler auf seinen definierten Startwert aus Parameter Vorwahlmenge gesetzt.

  • Seite 65: Diagnose Und Störungsbehebung

    Proline Promag H 100 Modbus RS485 Diagnose und Störungsbehebung Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zu Ausgangssignalen Fehler Mögliche Ursachen Behebung Grüne Power-Leuchtdiode auf Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Hauptelektronikmodul des Mess- mit der Angabe auf dem Typen- anlegen (→  30).

  • Seite 66: Diagnoseinformation In Fieldcare

    Diagnose und Störungsbehebung Proline Promag H 100 Modbus RS485 Farbe Bedeutung Rot blinkend Eine Gerätestörung vom Diagnoseverhalten "Warnung" ist aufgetreten • Eine Gerätestörung vom Diagnoseverhalten "Alarm" ist aufgetreten • Boot-Loader ist aktiv Communication Weiß blinkend Modbus RS485-Kommunikation ist aktiv 12.3 Diagnoseinformation in FieldCare 12.3.1...

  • Seite 67: Behebungsmaßnahmen Aufrufen

    Proline Promag H 100 Modbus RS485 Diagnose und Störungsbehebung Symbol Bedeutung Außerhalb der Spezifikation Das Gerät wird betrieben: Außerhalb seiner technischen Spezifikationsgrenzen (z.B. außerhalb des Prozesstempera- A0017277 turbereichs) Wartungsbedarf Es ist eine Wartung erforderlich. Der Messwert ist weiterhin gültig. A0017276 Die Statussignale sind gemäß...

  • Seite 68: Störungsverhalten Konfigurieren

    Diagnose und Störungsbehebung Proline Promag H 100 Modbus RS485 12.4.2 Störungsverhalten konfigurieren Das Störungsverhalten für die Modbus RS485-Kommunikation kann im Untermenü Kom- munikation über 2 Parameter konfiguriert werden. Navigationspfad Menü "Setup" → Kommunikation Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkeinstellung Zuordnung Diagnosever- Diagnoseverhalten für...
  • Seite 69 Proline Promag H 100 Modbus RS485 Diagnose und Störungsbehebung Bei einigen Diagnoseinformationen sind das Statussignal und das Diagnoseverhalten veränderbar. Diagnoseinformation anpassen (→  68) Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Diagnose zum Sensor Sensor 1. Sensor tauschen Alarm 2.

  • Seite 70: Anstehende Diagnoseereignisse

    Diagnose und Störungsbehebung Proline Promag H 100 Modbus RS485 Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Differenzspannung Elek- 1.Prozessbedingungen prüfen Alarm troden zu hoch 2.Systemdruck erhöhen Elektrodenreinigung im 1.Prozessbedingungen prüfen Warning Betrieb 2.Systemdruck erhöhen Leerrohrüberwachung Abgleich Leerrohrüberwachung Warning durchführen...

  • Seite 71: Diagnoseliste

    Proline Promag H 100 Modbus RS485 Diagnose und Störungsbehebung Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Aktuelle Diagnose 1 Diagnoseereignis ist aufge- Zeigt das aktuell aufgetretene Symbol für Diagnose- – treten. Diagnoseereignis mit seiner verhalten, Diagnose- Diagnoseinformation an. code und Kurztext.

  • Seite 72: Ereignis-Logbuch Filtern

    Diagnose und Störungsbehebung Proline Promag H 100 Modbus RS485 12.9.2 Ereignis-Logbuch filtern Milhilfe von Parameter Filteroptionen kann bestimmt werden, welche Kategorie von Ereignismeldungen im Untermenü Ereignisliste angezeigt werden. Navigationspfad Menü "Diagnose" → Ereignis-Logbuch → Filteroptionen Filterkategorien • Alle • Ausfall (F) •...

  • Seite 73: 12.11 Geräteinformationen

    Proline Promag H 100 Modbus RS485 Diagnose und Störungsbehebung Optionen Beschreibung Gerät neu starten Durch den Neustart wird jeder Parameter, dessen Daten sich im flüchtigen Speicher (RAM) befinden, auf seine Werkseinstellung zurückgesetzt (z.B. Messwertdaten). Die Gerätekonfiguration bleibt unverändert. Historie rückgesetzt Jeder Parameter wird auf seine Werkseinstellung zurückgesetzt.

  • Seite 74: 12.12 Firmware-Historie

    Zur Kompatibilität der Firmewareversion mit der Vorgängerversion, den installierten Gerätebeschreibungsdateien und Bedientools: Angaben im Dokument "Herstellerin- formation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Dow- nload • Folgende Details angeben: – Produktwurzel: z.B. 5H1B –...

  • Seite 75: Wartung

    Messstoff- und Reinigungstemperatur ab. Ersatzdichtungen (Zubehörteil) (→  94) 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.

  • Seite 76: Reparatur

    • Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.

  • Seite 77: Messgerät Entsorgen

    Proline Promag H 100 Modbus RS485 Reparatur Die Montage- und Anschlussschritte aus den Kapiteln "Messgerät montieren" und "Messgerät anschließen" in sinngemäß umgekehrter Reihenfolge durchführen. Sicher- heitshinweise beachten. 14.5.2 Messgerät entsorgen WARNUNG Gefährdung von Personal und Umwelt durch gesundheitsgefährdende Messstoffe! ‣...

  • Seite 78: Zubehör

    Proline Promag H 100 Modbus RS485 Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.

  • Seite 79: Kommunikationsspezifisches Zubehör

    Betrieb der Messgeräte. Zu jedem Messgerät stehen über den gesamten Lebenszyklus alle relevanten Informationen zur Verfügung: z.B. Gerätestatus, Ersatzteile, gerätespezifische Dokumentation. Die Anwendung ist bereits mit den Daten Ihrer Endress+Hauser Geräte gefüllt; auch die Pflege und Updates des Datenbestandes übernimmt Endress+Hauser. W@M ist verfügbar: •...

  • Seite 80: Technische Daten

    Technische Daten Proline Promag H 100 Modbus RS485 Technische Daten 16.1 Anwendungsbereich Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen. Um den einwandfreien Zustand des Geräts für die Betriebszeit zu gewährleisten: Gerät nur für Messstoffe einsetzen, gegen die die prozessberührenden Materialien hinreichend...
  • Seite 81 Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Ver- wendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) •...

  • Seite 82: Ausgang

    Technische Daten Proline Promag H 100 Modbus RS485 Feldbus Das Schreiben der Messwerte vom Automatisierungssystem zum Messgerät erfolgt über Modbus RS485. 16.4 Ausgang Ausgangssignal Modbus RS485 Physikalische Schnittstelle Gemäß Standard EIA/TIA-485-A Abschlusswiderstand Integriert, über DIP-Schalter auf dem Messumformer-Elektronikmodul aktivier- Ausfallsignal Ausfallinformationen werden abhängig von der Schnittstelle wie folgt dargestellt.

  • Seite 83: Energieversorgung

    Proline Promag H 100 Modbus RS485 Technische Daten Protokollspezifische Daten Modbus RS485 Protokoll Modbus Applications Protocol Specification V1.1 Gerätetyp Slave Slave-Adressbereich 1…247 Broadcast-Adressbereich Funktionscodes • 03: Read holding register • 04: Read input register • 06: Write single registers • 08: Diagnostics •...

  • Seite 84: Leistungsmerkmale

    Technische Daten Proline Promag H 100 Modbus RS485 Versorgungsausfall • Summenzähler bleiben auf dem zuletzt ermittelten Wert stehen. • Konfiguration bleibt je nach Geräteausführung im Gerätespeicher oder im steckbaren Datenspeicher (HistoROM DAT) erhalten. • Fehlermeldungen inklusive Stand des Betriebsstundenzählers werden abgespeichert.

  • Seite 85: Elektrische Leitfähigkeit

    Proline Promag H 100 Modbus RS485 Technische Daten 0.5 % 0.2 % 10 [m/s] 32 [ft/s] A0005531  14 Maximale Messabweichung in % v.M. Temperatur ±3 °C (±5,4 °F) Elektrische Leitfähigkeit Max. Messabweichung nicht spezifiziert. Genauigkeit der Ausgänge v.M. = vom Messwert; v.E. = vom Endwert Bei analogen Ausgängen muss die Ausgangsgenauigkeit für die Messabweichung...

  • Seite 86: Umgebung

    Technische Daten Proline Promag H 100 Modbus RS485 16.8 Umgebung Umgebungstemperaturbe- (→  19) reich Lagerungstemperatur Die Lagerungstemperatur entspricht dem Umgebungstemperaturbereich von Messumfor- mer und Messaufnehmer. • Um unzulässig hohe Oberflächentemperaturen zu vermeiden: Messgerät während der Lagerung nicht direkter Sonneneinstrahlung aussetzen.

  • Seite 87: Leitfähigkeit

    Proline Promag H 100 Modbus RS485 Technische Daten [°F] [°C] 40 60 80 100 120 140 160 [°C] [°F] A0019805 Umgebungstemperatur Messstofftemperatur Raue Umgebung und IP68 nur bis +130 °C (+266 °F) Leitfähigkeit ≥ 5 μS/cm für Flüssigkeiten im Allgemeinen Druck-Temperatur-Kurven Eine Übersicht zu den Druck-Temperatur-Kurven für die Prozessanschlüsse: Techni-...

  • Seite 88: 16.10 Konstruktiver Aufbau

    Technische Daten Proline Promag H 100 Modbus RS485 Vibrationen (→  20) 16.10 Konstruktiver Aufbau Bauform, Maße Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau" Gewicht Kompaktausführung • Inklusive Messumformer • Gewichtsangaben gelten für Standarddruckstufen und ohne Verpackungsmaterial.

  • Seite 89: Gehäuse Messumformer

    Proline Promag H 100 Modbus RS485 Technische Daten Werkstoffe Gehäuse Messumformer • Bestellmerkmal "Gehäuse", Option A "Kompakt, Alu beschichtet": Aluminium, AlSi10Mg, beschichtet • Bestellmerkmal "Gehäuse", Option B "Kompakt, hygienisch, rostfrei": Hygieneausführung, rostfreier Stahl 1.4301 (304) • Bestellmerkmal "Gehäuse", Option C "Ultrakompakt, hygienisch, rostfrei": Hygieneausführung, rostfreier Stahl 1.4301 (304)
  • Seite 90 Technische Daten Proline Promag H 100 Modbus RS485 Gehäuse Messaufnehmer Rostfreier Stahl 1.4301 (304) Messrohre Rostfreier Stahl 1.4301 (304) Messrohrauskleidung PFA (USP Class VI, FDA 21 CFR 177.1550, 3A) Prozessanschlüsse • Rostfreier Stahl 1.4404 (F316L) • PVDF • Klebemuffe aus PVC Auflistung aller erhältlichen Prozessanschlüsse (→...

  • Seite 91: 16.11 Bedienbarkeit

    Proline Promag H 100 Modbus RS485 Technische Daten Mit aseptischer Formdichtung: • Schweißstutzen (DIN 11850, ASME BPE, ISO 2037) • Clamp (ISO 2852, ISO 2853, DIN 32676, L14 AM7) • Verschraubung (DIN 11851, DIN 11864-1, ISO 2853, SMS 1145) • Flansch DIN 11864-2 Zu den verschiedenen Werkstoffen der Prozessanschlüsse (→...

  • Seite 92: 16.12 Zertifikate Und Zulassungen

    Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EG-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EG-Konformi- tätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. C-Tick Zeichen Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)".

  • Seite 93: 16.13 Anwendungspakete

    Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress +Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Web- site: www.endress.com.

  • Seite 94: 16.14 Zubehör

    • Die mitgelieferte CD-ROM zum Gerät (je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs!) • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Standarddokumentation Kurzanleitung Messgerät...
  • Seite 95 Proline Promag H 100 Modbus RS485 Technische Daten Sonderdokumentation Inhalt Dokumentationscode Modbus RS485-Register-Informationen SD01148D Heartbeat Technology SD01149D Einbauanleitung Inhalt Dokumentationscode Einbauanleitung für Ersatzteilsets Überblick zum bestellbaren Zubehör (→  78) Endress+Hauser...

  • Seite 96: Anhang

    Anhang Proline Promag H 100 Modbus RS485 Anhang 17.1 Übersicht zum Bedienmenü Die folgenden Tabellen geben eine Übersicht zur gesamten Bedienmenüstruktur mit ihren Menüs und Parametern. Die Seitenzahlangabe verweist auf die zugehörige Beschreibung des Parameters. * = Das Untermenü erscheint nur, wenn dieses zusätzlich bestellt wurde (Dokument "Tech- nische Informationen", Kapitel "Anwendungspakete").
  • Seite 97 Proline Promag H 100 Modbus RS485 Anhang Volumeneinheit (→  50) Leitfähigkeitseinheit (→  50) Temperatureinheit (→  50) Masseflusseinheit (→  50) Masseeinheit (→  51) Dichteeinheit (→  51) Normvolumenfluss-Ein- (→  51) heit Normvolumeneinheit (→  51) Kommunikation →...

  • Seite 98: Menü "Diagnose

    Anhang Proline Promag H 100 Modbus RS485 Freigabecode eingeben → (→  55) Sensorabgleich (→  55) Einbaurichtung → (→  55) Summenzähler 1…3 (→  56) Zuordnung Prozessgröße Einheit Summenzähler Betriebsart Summenzäh- (→  56) Fehlerverhalten (→  56) Elektrodenreinigung →...
  • Seite 99 Proline Promag H 100 Modbus RS485 Anhang Zeitstempel Ereignis-Logbuch → (→  71) Filteroptionen (→  72) Geräteinformation → (→  73) Messstellenbezeichnung (→  73) (→  73) Seriennummer (→  73) Firmware-Version Gerätename (→  73) Bestellcode (→  73) Erweiterter Bestellcode (→...

  • Seite 100: Menü "Experte

    Anhang Proline Promag H 100 Modbus RS485 Stunde AM/PM Minute Informationen externes Gerät Verifikation starten Fortschritt Status Gesamtergebnis Verifikationsergebnisse → Datum/Zeit Verifikations-ID Betriebszeit Gesamtergebnis Sensor Sensor-Elektronikmodul I/O-Modul Monitoring-Ergebnisse → Rauschen Spulenstrom-Anstiegs- zeit Potenzial Referenzelek- trode gegen PE Simulation → (→  60) Zuordnung Simulation (→...
  • Seite 101 Proline Promag H 100 Modbus RS485 Anhang angegeben. Die Seitenzahlangabe verweist auf die zugehörige Beschreibung des Parame- ters. Übersicht Menü "Experte" → (→  39) Experte (→  62) Status Verriegelung (0004) Zugriffsrechte Bediensoftware (0005) (→  61) Freigabecode eingeben (0092) System (→...
  • Seite 102 Anhang Proline Promag H 100 Modbus RS485 Zuordnung Verhalten von Diagnosenr. 302 (0739) Administration → Freigabecode definieren (0093) Gerät zurücksetzen (→  72) (0000) SW-Option aktivieren (0029) Software-Optionsüber- sicht (0015) Untermenü "Sensor" Sensor → Messwerte → (→  62) Prozessgrößen →...
  • Seite 103 Proline Promag H 100 Modbus RS485 Anhang Masseflusseinheit (→  50) (0554) Masseeinheit (0574) (→  51) Dichteeinheit (0555) (→  51) (→  51) Normvolumenfluss-Ein- heit (0558) Normvolumeneinheit (→  51) (0575) Datum/Zeitformat (2812) Anwenderspezifische → Einheiten Anwendertext Volumen...
  • Seite 104 Anhang Proline Promag H 100 Modbus RS485 Ausschaltpunkt Schleich- (→  53) mengenunterdrück. (1804) Druckstoßunterdrückung (→  53) (1806) Leerrohrüberwachung → Leerrohrüberwachung (→  54) (1860) Schaltpunkt Leerrohr- (→  54) überwachung (6562) Ansprechzeit teilgefüll- (→  54) tes Rohr (1859) Neuer Abgleich (6560) (→...
  • Seite 105 Proline Promag H 100 Modbus RS485 Anhang Einbaurichtung (1809) (→  55) Integrationszeit (6533) Messperiode (6536) Anpassung Prozessgrö- → ßen Volumenfluss-Offset (1841) Volumenflussfaktor (1846) Massefluss-Offset (1831) Masseflussfaktor (1832) Leitfähigkeitsoffset (1848) Leitfähigkeitsfaktor (1849) Normvolumenfluss-Off- set (1866) Normvolumenfluss-Fak- tor (1867) Temperatur-Offset (1870)
  • Seite 106 Anhang Proline Promag H 100 Modbus RS485 Modus Datenübertra- (→  52) gung (7115) Parität (7122) (→  52) Bytereihenfolge (7113) (→  52) Verzögerung Antwortte- legramm (7146) Zuordnung Diagnosever- (→  52) halten (7117) Fehlerverhalten (7116) (→  52)
  • Seite 107 Proline Promag H 100 Modbus RS485 Anhang Anwender-Offset Kon- zentration A 1…4 B 1…3 Untermenü "Diagnose" Diagnose → (→  65) (→  71) Aktuelle Diagnose (0691) Zeitstempel (0667) (→  71) Letzte Diagnose (0690) Zeitstempel (0672) Betriebszeit ab Neustart (→...
  • Seite 108 Anhang Proline Promag H 100 Modbus RS485 Min/Max-Werte → Min/Max-Werte zurück- setzen (6151) → Hauptelektronik-Tem- peratur Minimaler Wert (6547) Maximaler Wert (6545) → Temperatur Minimaler Wert (6030) Maximaler Wert (6029) → (→  94) Heartbeat Heartbeat Grundein- → stellungen Anlagenbetreiber (2754) Ort (2751) Verifikationsausfüh-...
  • Seite 109 Proline Promag H 100 Modbus RS485 Anhang Sensor (12152) Sensor-Elektronikmodul (12151) I/O-Modul (12145) → Monitoring-Ergebnisse Rauschen (12158) Spulenstrom-Anstiegs- zeit (12150) Potenzial Referenzelek- trode gegen PE (12155) Simulation → (→  60) Zuordnung Simulation (→  60) Prozessgröße (1810) Wert Prozessgröße (→...
