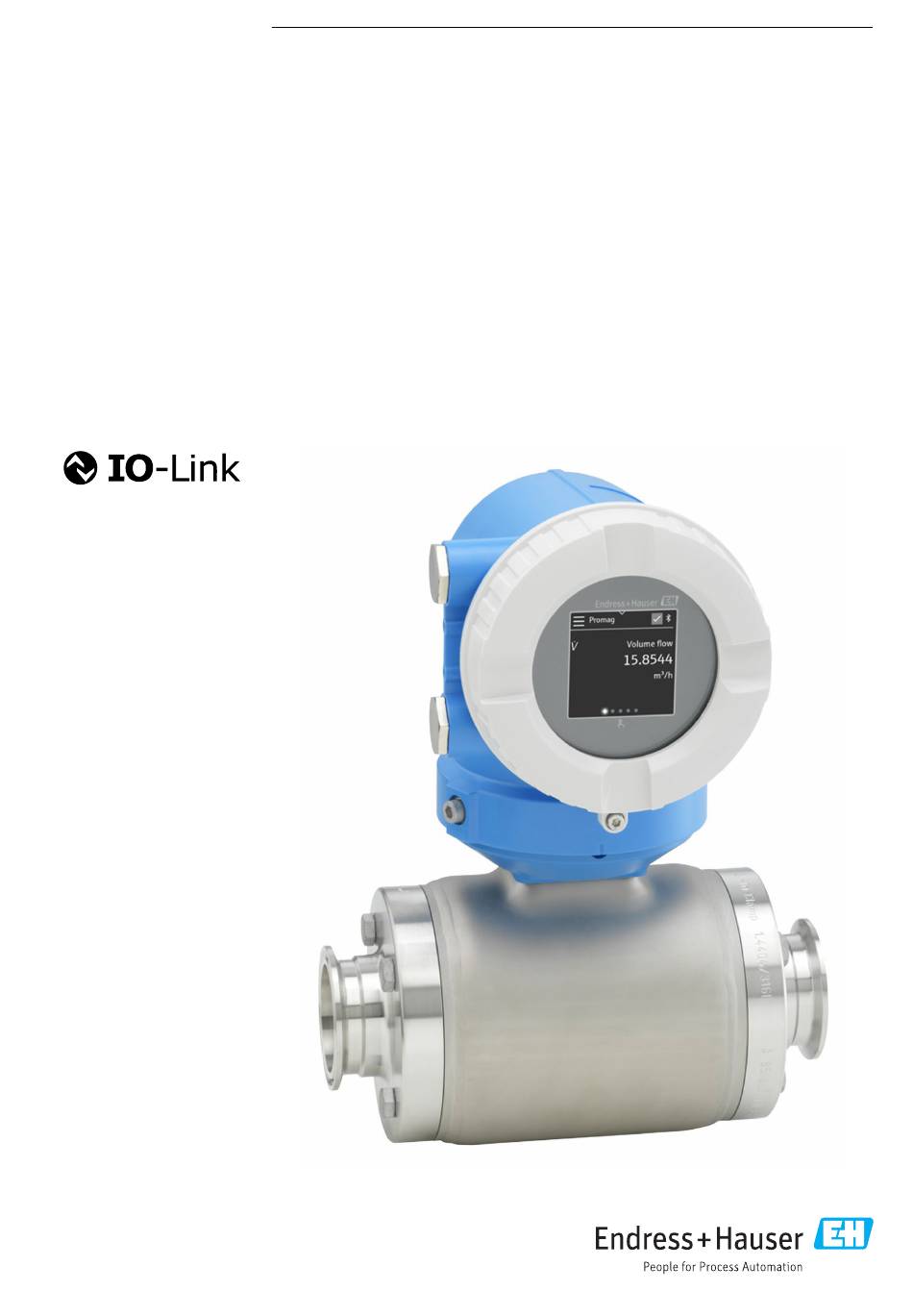

Seite 1 Products Solutions Services BA02300D/06/DE/01.24-00 71621009 2024-06-12 Gültig ab Version 01.00.zz (Gerätefirmware) Betriebsanleitung Proline Promag H 10 Magnetisch-induktives Durchflussmessgerät IO-Link...
Seite 3 Proline Promag H 10 IO-Link Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument Inbetriebnahme Dokumentfunktion Einbaukontrolle und Anschlusskontrolle Zugehörige Dokumentation IT-Sicherheit Symbole Gerätespezifische IT-Sicherheit Eingetragene Marken Gerät einschalten Inbetriebnahme durchführen Gerätedaten sichern oder duplizieren Sicherheitshinweise Anforderungen Fachpersonal Betrieb Anforderungen Bedienpersonal Warenannahme und Transport...
Seite 4 Inhaltsverzeichnis Proline Promag H 10 IO-Link Verschraubungen Montageset Zubehör Abmessungen in US-Einheiten Kompaktausführung Getrenntausführung Flanschanschluss Messaufnehmer Flanschanschlüsse Klemmverbindungen Schweißstutzen Verschraubungen Montagesets Zubehör Zubehör Gerätespezifisches Zubehör Kommunikationsspezifisches Zubehör Service-spezifisches Zubehör Systemkomponenten Anhang Beispiele für elektrische Anschlüsse Stichwortverzeichnis Endress+Hauser...
Seite 5 Proline Promag H 10 IO-Link Hinweise zum Dokument 1 Hinweise zum Dokument Dokumentfunktion Zugehörige Dokumentation Symbole Eingetragene Marken Endress+Hauser...
Seite 6 Hinweise zum Dokument Proline Promag H 10 IO-Link Dokumentfunktion Diese Betriebsanleitung liefert alle Informationen, die in verschiedenen Phasen des Lebenszyklus des Geräts benötigt werden: • Warenannahme und Produktidentifizierung • Lagerung und Transport • Montage und Anschluss • Inbetriebnahme und Bedienung •...
Seite 7 Proline Promag H 10 IO-Link Hinweise zum Dokument Symbole Warnhinweise GEFAHR Diese Kennzeichnung weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WARNUNG Diese Kennzeichnung weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht...
Seite 8 Hinweise zum Dokument Proline Promag H 10 IO-Link Zu beachtende Maßnahme oder einzelner Handlungsschritt Handlungsschritte 1. 2. ,… Ergebnis eines Handlungsschritts Hilfe im Problemfall Sichtkontrolle Schreibgeschützter Parameter Explosionsschutz Explosionsgefährdeter Bereich Nicht explosionsgefährdeter Bereich Endress+Hauser...
Seite 9 Bluetooth® Die Bluetooth-Wortmarke und Bluetooth-Logos sind eingetragene Marken von Bluetooth SIG. Inc. und jegliche Verwendung solcher Marken durch Endress+Hauser erfolgt unter Lizenz. Andere Marken und Handelsnamen sind die ihrer jeweiligen Eigentümer. Apple® Apple, das Apple Logo, iPhone und iPod touch sind Marken der Apple Inc., die in den USA und weiteren Ländern eingetragen sind.
Seite 11 Proline Promag H 10 IO-Link Sicherheitshinweise 2 Sicherheitshinweise Anforderungen Fachpersonal Anforderungen Bedienpersonal Warenannahme und Transport Aufkleber, Tags und Gravuren Umgebung und Prozess Arbeitssicherheit Einbau Elektrischer Anschluss Oberflächentemperatur Inbetriebnahme Änderungen am Gerät Endress+Hauser...
Seite 12 Sicherheitshinweise Proline Promag H 10 IO-Link Anforderungen Fachpersonal ‣ Einbau, elektrischer Anschluss, Inbetriebnahme, Diagnose und Wartung des Geräts nur durch ausgebildetes Fachpersonal durchführen lassen, das vom Anlagenbetreiber autorisiert wurde. ‣ Das ausgebildete Fachpersonal muss vor Arbeitsbeginn die Betriebsanlei- tung, Zusatzdokumentationen und Zertifikate sorgfältig lesen, verstehen und befolgen.
Seite 13 Änderungen oder Reparaturen sind nicht zulässig und können zu Gefahren füh- ren. Deshalb Folgendes beachten: ‣ Änderungen oder Reparaturen nur nach Rücksprache mit einer Endress+Hauser Service-Organisation durchführen. ‣ Nur Original-Ersatzteile und Original-Zubehör von Endress+Hauser verwen- den. ‣ Einbau von Original-Ersatzteilen und Original-Zubehör gemäß Einbauanlei- tung durchführen. Endress+Hauser...
Seite 15 Proline Promag H 10 IO-Link Produktinformationen 3 Produktinformationen Messprinzip Bestimmungsgemäße Verwendung Warenannahme Produktidentifizierung Transport Kontrolle der Lagerbedingungen Recycling der Verpackungsmaterialien Produktaufbau Firmware-Historie Gerätehistorie und Kompatibilität Endress+Hauser...
Seite 16 Produktinformationen Proline Promag H 10 IO-Link Messprinzip Magnetisch-induktive Durchflussmessung nach dem Faraday’schen Induktions- gesetz. Bestimmungsgemäße Verwendung Das Gerät ist nur für die Durchflussmessung von Flüssigkeiten bestimmt, die eine Mindestleitfähigkeit von 5 µS/cm aufweisen. Je nach Ausführung misst das Gerät giftige und brandfördernde Messstoffe.
Seite 17 Proline Promag H 10 IO-Link Produktinformationen Produktidentifizierung Gerätebezeichnung Das Gerät besteht aus folgenden Teilen: • Messumformer Proline 10 • Messaufnehmer Promag H Messumformer-Typenschild 16 17 18 Order code: Ser. no.: Ext. ord. cd.: Date: A0042943  1 Beispiel Messumformer-Typenschild Schutzart Zulassungen für den explosionsgefährdeten Bereich, Elektrische Anschlussdaten...
Seite 18 Produktinformationen Proline Promag H 10 IO-Link Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: Date: A0043041  2 Beispiel Messaufnehmer-Typenschild Herstellungsort Bestellcode Seriennummer Erweiterter Bestellcode Zulassungen, Zertifikate und Schutzart Technische Daten Dokumentennummer sicherheitsrelevanter Zusatzdokumentation Durchflussrichtung Data Matrix Code Herstellungsdatum: Jahr-Monat CE-Kennzeichnung, C-Tick Zulässige Umgebungstemperatur (T...
Seite 19 Proline Promag H 10 IO-Link Produktinformationen Transport Schutzverpackung Als Schutz vor Beschädigung und Verschmutzung sind Schutzscheiben oder Schutzkappen auf den Prozessanschlüssen angebracht. In Originalverpackung transportieren HINWEIS Fehlende Originalverpackung! Beschädigung der Magnetspule. ‣ Gerät nur in der Originalverpackung anheben und transportieren.
Seite 20 Produktinformationen Proline Promag H 10 IO-Link Transport ohne Hebeösen GEFAHR Lebensgefahr durch hängende Lasten! Herabstürzen des Geräts. ‣ Gerät vor Drehen und Abrutschen sichern. ‣ Hängende Lasten nicht über Personen hinwegführen. ‣ Hängende Lasten nicht über ungeschützte Bereiche bewegen. A0043054 HINWEIS Beschädigung des Geräts durch falsche Hebemittel!
Seite 21 Proline Promag H 10 IO-Link Produktinformationen Kontrolle der Lagerbedingungen Sind die Schutzscheiben oder Schutzkappen auf den Prozessan-  schlüssen vorhanden? Ist das Gerät in der Originalverpackung?  Ist das Gerät vor Sonneneinstrahlung geschützt?  Ist sichergestellt, dass das Gerät nicht im Freien gelagert ist? ...
Seite 22 Produktinformationen Proline Promag H 10 IO-Link Produktaufbau Kompaktausführung Messumformer und Messaufnehmer bilden eine mechanische Einheit. A0043525  3 Wichtige Gerätekomponenten Gehäusedeckel Anzeigemodul Messumformergehäuse Messaufnehmer Endress+Hauser...
Seite 23 Proline Promag H 10 IO-Link Produktinformationen Getrenntausführung Messumformer und Messaufnehmer werden räumlich getrennt eingebaut. A0043524  4 Wichtige Gerätekomponenten Gehäusedeckel Anzeigemodul Messumformergehäuse Messaufnehmer Messaufnehmer-Anschlussgehäuse Verbindungskabel bestehend aus Spulenstromkabel und Elektrodenkabel Anschlussraumdeckel Endress+Hauser...
Seite 24 Produktinformationen Proline Promag H 10 IO-Link Firmware-Historie Liste der Firmware-Versionen und Änderungen zur Vorgängerversion Firmware-Version 01.00.zz Freigabedatum 06.2024 Original-Firmware Version der Betriebs- 01.24 anleitung Bestellmerkmal "Firm- Option 76 ware-Version" Gerätehistorie und Kompatibilität Liste der Gerätemodelle und Änderungen zum Vorgängermodell Gerätemodell A1...
Seite 25 Proline Promag H 10 IO-Link Einbau 4 Einbau Einbaubedingungen Einbau Gerät Einbaukontrolle Endress+Hauser...
Seite 26 Einbau Proline Promag H 10 IO-Link Einbaubedingungen Durchflussrichtung Gerät in Durchflussrichtung einbauen. Pfeilrichtung auf dem Typenschild beachten. A0041163 Einbau mit Einlaufstrecken und Auslaufstrecken Gerade und ungestörte Einlaufstrecken und Auslaufstrecken einhalten. ≥ 5 × DN ≥ 2 × DN Um Unterdruck zu vermeiden und um die Messgenauigkeitsspezifikatio- nen einzuhalten, den Messaufnehmer vor turbulenzerzeugenden Armatu- ren (z.
Seite 27 Proline Promag H 10 IO-Link Einbau Horizontale Einbaulage Messumformer unten Diese Einbaulage ist für folgende Anwendungen geeignet: • Für hohe Prozesstemperaturen, um die maximale Umgebungstemperatur für den Messumformer einzuhalten. • Um eine Überhitzung der Elektronik bei starker Erwärmung zu vermeiden, A0041161 das Messgerät mit dem Messumformerteil nach unten gerichtet einbauen.
Seite 28 Einbau Proline Promag H 10 IO-Link Einbauorte • Gerät nicht am höchsten Punkt der Rohrleitung einbauen. • Gerät nicht vor einem freien Rohrauslauf in einer Fallleitung einbauen. A0042131 Der Einbau des Geräts in eine Steigleitung ist zu bevorzugen. A0042317 Einbau in der Nähe von Regelventilen Gerät in Durchflussrichtung vor dem Regelventil einbauen.
Seite 29 Proline Promag H 10 IO-Link Einbau Einbau in der Nähe von Pumpen HINWEIS Unterdruck im Messrohr kann die Messrohrauskleidung beschädigen! ‣ Gerät in Durchflussrichtung nach der Pumpe einbauen. ‣ Bei Einsatz von Kolben-, Kolbenmembran- oder Schlauchpumpen Pulsati- onsdämpfer einbauen. A0041083 Angaben zur Vibrations- und Schockfestigkeit des Messsystems →...
Seite 30 Einbau Proline Promag H 10 IO-Link Anpassungsstücke Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke (Doppel- flansch-Übergangsstücke) auch in eine Rohrleitung größerer Nennweite einge- baut werden. Die dadurch erhöhte Strömungsgeschwindigkeit verbessert bei max. 8° sehr langsam fließendem Messstoff die Messgenauigkeit. • Das abgebildete Nomogramm dient zur Ermittlung des Druckabfalls durch Konfusoren und Diffusoren.
Seite 31 • Bei Kunststoffleitungen oder isoliert ausgekleideten Rohrleitungen erfolgt die Erdung über Erdungsringe. • Hinweise für den Einsatz von Erdungsringe beachten → Potenzialausgleich sicherstellen,  44. • Erdungsringe können bei Endress+Hauser separat bestellt werden → Geräte- spezifisches Zubehör,  150. Messaufnehmer einbauen 1. Messaufnehmer zwischen den Rohrleitungsflanschen einbauen.
Seite 32 Einbau Proline Promag H 10 IO-Link 1. Messaufnehmer mit einigen Schweißpunkten in der Rohrleitung befesti- gen. Eine dazu geeignete Einschweißhilfe kann als Zubehörteil separat bestellt werden → Messaufnehmer,  150. 2. Sechskantschrauben lösen. 3. Zum Entfernen von Messaufnehmer und Dichtung die Rohrleitung min- destens 8 mm (0,31 in) öffnen.
Seite 33 Proline Promag H 10 IO-Link Einbau Wandmontage Messumformer 18 (0.71) 10 (0.39) 20 (0.79) 100 (3.94) A0043473  5 Maßeinheit mm (in) HINWEIS Zu hohe Umgebungstemperatur! Überhitzung der Elektronik kann das Messumformergehäuse beschädigen. ‣ Zulässigen Temperaturbereich der Umgebungstemperatur nicht überschrei- ten.
Seite 34 Einbau Proline Promag H 10 IO-Link Pfostenmontage Messumformer 20…70 ( 0.79 to 2.75) SW 13 A0043471  6 Maßeinheit mm (in) HINWEIS Zu hohe Umgebungstemperatur! Überhitzung der Elektronik kann das Messumformergehäuse beschädigen. ‣ Zulässigen Temperaturbereich der Umgebungstemperatur nicht überschrei- ten.
Seite 35 Proline Promag H 10 IO-Link Einbau Messumformergehäuse drehen Bestellmerkmal "Gehäuse", Option "Aluminium" 1. Befestigungsschrauben auf beiden Seiten des Messumformergehäuses lösen. HINWEIS Überdrehung des Messumformergehäuses! Innenliegende Kabel werden beschädigt. ‣ Messumformergehäuse max. 180° in jede Richtung drehen. 5 mm Messumformergehäuse in gewünschte Position drehen.
Seite 36 Einbau Proline Promag H 10 IO-Link Einbaukontrolle Ist das Gerät unbeschädigt (Sichtkontrolle)?  Erfüllt das Gerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur  • Prozessdruck • Umgebungstemperatur • Messbereich Wurde die richtige Einbaulage für das Gerät gewählt?  Entspricht die Pfeilrichtung auf dem Gerät der Durchflussrichtung ...
Seite 37 Proline Promag H 10 IO-Link Elektrischer Anschluss 5 Elektrischer Anschluss Anschlussbedingungen Anschluss Verbindungskabel Anschluss Messumformer Potenzialausgleich sicherstellen Hardware-Einstellungen Anschlusskontrolle Endress+Hauser...
Seite 38 Elektrischer Anschluss Proline Promag H 10 IO-Link Anschlussbedingungen Hinweise zum elektrischen Anschluss WARNUNG Spannungsführende Bauteile! Unsachgemäße Arbeiten an elektrischen Anschlüssen können zu einem Strom- schlag führen. ‣ Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fach- personal durchführen lassen. ‣ National gültige Installationsvorschriften einhalten.
Seite 39 Proline Promag H 10 IO-Link Elektrischer Anschluss Anschluss Verbindungskabel Verbindungskabel vorbereiten Messumformer Elektrodenkabel Spulenstromkabel 70 (2. ) 8 0 (1. ) 80 (3. ) 2 8 (0.3) 10 (0.4) 17 (0. ) 7 (1. ) 8 (0.3) A0054682 A0054681 Aderendhülse 0,5 mm (AWG 20…24)
Seite 40 Elektrischer Anschluss Proline Promag H 10 IO-Link Messaufnehmer Elektrodenkabel Spulenstromkabel 65 (2.6) 60 (2.4) (0. ) (0. ) (0. ) 40 (1.6) 8 (0.3) 8 (0.3) ≥ ≥ A0054684 A0054683 Aderendhülse 0,5 mm (AWG 20…24) Aderendhülse 0,75 mm (AWG 20…22) Aderendhülse 1,0 mm...
Seite 41 Proline Promag H 10 IO-Link Elektrischer Anschluss Verbindungskabel anschließen Klemmenbelegung Verbindungskabel E2 S2 n.c. n.c. n.c. E1 E2 A0044619 Erdungsklemme außen Messumformergehäuse: Kabeleinführung für Spulenstromkabel Spulenstromkabel Messumformergehäuse: Kabeleinführung für Elektrodenkabel Elektrodenkabel Messaufnehmer-Anschlussgehäuse: Kabeleinführung für Elektrodenkabel Erdungsklemme außen Messaufnehmer-Anschlussgehäuse: Kabeleinführung für Spulenstromkabel Messaufnehmer-Anschlussgehäuse verdrahten...
Seite 42 Elektrischer Anschluss Proline Promag H 10 IO-Link 1. Sechskantschraube des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel entfernen. 8 mm A0044737 HINWEIS Fehlender Dichtungsring führt zur mangelnden Gehäusedichtheit! Beschädigung des Geräts. ‣ Dichtungsring nicht aus der Kabeleinführung entfernen. 3. Spulenstromkabel und Elektrodenkabel durch entsprechende Kabeleinfüh- rung schieben.
Seite 43 Proline Promag H 10 IO-Link Elektrischer Anschluss 1. Innensechskantschraube der Sicherungskralle lösen. 2. Anschlussraumdeckel gegen den Uhrzeigersinn öffnen. HINWEIS Fehlender Dichtungsring führt zur mangelnden Gehäusedichtheit! Beschädigung des Geräts. ‣ Dichtungsring nicht aus der Kabeleinführung entfernen. 3 mm A0042376 3. Spulenstromkabel und Elektrodenkabel durch entsprechende Kabeleinfüh- rung schieben.
Seite 44 Elektrischer Anschluss Proline Promag H 10 IO-Link Anschluss Messumformer Anschlüsse Messumformer A0053767 Stecker M12 für Energieversorgung (Versorgungsspannung) und Signale (IO-Link) Blindstopfen Erdungsklemme außen Pinbelegung Gerätestecker IO-Link IO-Link L– A0053891  7 M12 A-codiert (IEC 61076-2-101) PIN 1: Versorgung PIN 2: Nicht belegt PIN 3: Bezugspotential für Versorgung/Ausgang...
Seite 45 Erdungsringe dürfen die Kunststoffscheiben und Dichtungen nicht ent- fernt werden. Kunststoffscheiben und Dichtungen müssen immer eingebaut werden. • Erdungsringe können bei Endress+Hauser als Zubehörteil DK5HR* separat bestellt werden (enthält keine Dichtungen). Bei der Bestellung darauf achten, dass die Erdungsringe kompatibel zum Elektrodenwerkstoff sind. Ansonsten besteht die Gefahr, dass die Elektroden durch elektrochemische Korrosion zerstört werden!
Seite 46 Elektrischer Anschluss Proline Promag H 10 IO-Link Anschlussbeispiel Potenzialausgleich mit Erdungselektroden A0028972 Sechskantschrauben Prozessanschluss Integrierte Erdungselektroden Dichtung Messaufnehmer Hardware-Einstellungen Schreibschutz aktivieren 1. Innensechskantschraube der Sicherungskralle lösen. 2. Gehäusedeckel gegen den Uhrzeigersinn öffnen. 3 mm 1,5 Nm (1.1 lbf ft) A0041094 3.
Seite 47 Proline Promag H 10 IO-Link Elektrischer Anschluss Anschlusskontrolle Nur bei Getrenntausführung: Ist bei verbundenem Messaufnehmer und Messumformer die Seriennummer auf den  Typenschildern identisch? Ist der Potenzialausgleich korrekt hergestellt?  Ist die Schutzerdung korrekt hergestellt?  Sind Gerät und Kabel unbeschädigt (Sichtkontrolle)? ...
Seite 49 Proline Promag H 10 IO-Link Bedienung 6 Bedienung Übersicht Bedienmöglichkeiten Bedienung über SmartBlue-App Endress+Hauser...
Seite 50 Bedienung Proline Promag H 10 IO-Link Übersicht Bedienmöglichkeiten A0054834 Computer mit Bedientool, z. B. FieldCare, DeviceCare oder IODD-Bedientools Field Xpert SMT70 via Bluetooth, z. B. SmartBlue-App Tablet oder Smartphone via Bluetooth, z. B. SmartBlue-App Automatisierungssystem, z. B. SPS Bedienung über SmartBlue-App Das Gerät kann via SmartBlue-App bedient und konfiguriert werden.
Seite 51 Proline Promag H 10 IO-Link Bedienung 2. Initial-Passwort eingeben: Seriennummer des Geräts Nach dem ersten Login das Passwort ändern. Passwort vergessen? Den Endress+Hauser Service kontaktieren. Endress+Hauser...
Seite 53 Proline Promag H 10 IO-Link Systemintegration 7 Systemintegration Gerätebeschreibungsdateien Prozessdaten Informationen IO-Link-Kommunikation Schaltsignale Endress+Hauser...
Seite 54 Systemintegration Proline Promag H 10 IO-Link Gerätebeschreibungsdateien Versionsdaten Firmware-Version 01.00.zz • Auf der Titelseite der Betriebsanleitung • Auf dem Messumformer-Typenschild → Messumformer- Typenschild,  17 • System → Information → Gerätebezeichnung → Firmware- Version Freigabedatum Firmware-Version 06.2024 Hersteller-ID Gerätetypkennung Promag10 IOL Benutzerführung → Inbetriebnahme → Geräteidentifikation →...
Seite 55 Proline Promag H 10 IO-Link Systemintegration Name Datentyp Beschreibung Wertebereich Einheit Schaltsignal Kanal 3.2 bool Aktuelles Schaltsignal Kanal 3.2 0 = Falsch 1 = Wahr Schaltsignal Kanal 3.1 bool Aktuelles Schaltsignal Kanal 3.1 0 = Falsch 1 = Wahr Schaltsignal Kanal 2.2 bool Aktuelles Schaltsignal Kanal 2.2...
Seite 56 Systemintegration Proline Promag H 10 IO-Link Erweiterter Gerätestatus Der "Erweiterte Gerätestatus" bildet den Gerätestatus in den zyklischen Prozess- daten ab und zeigt zudem eine aktivierte Simulation an. Während einer aktiven Simulation können je nach Szenario der "Gerätesta- tus" und der "Erweiterte Gerätestatus" voneinander abweichen.
Seite 57 Proline Promag H 10 IO-Link Systemintegration A0055074  10 SSC, Single Point Hysterese Sp1 Schaltpunkt 1 MV Messwert inaktiv (orange) aktiv (grün) Modus Window entspricht immer dem größeren Wert von SP1 oder SP2 und SP immer dem kleineren Wert von SP1 oder SP2.
Seite 58 Systemintegration Proline Promag H 10 IO-Link A0055076  12 SSC, Two-Point Schaltpunkt inaktiv Schaltpunkt aktiv MV Messwert inaktiv (orange) aktiv (grün) Endress+Hauser...
Seite 59 Proline Promag H 10 IO-Link Inbetriebnahme 8 Inbetriebnahme Einbaukontrolle und Anschlusskontrolle IT-Sicherheit Gerätespezifische IT-Sicherheit Gerät einschalten Inbetriebnahme durchführen Gerätedaten sichern oder duplizieren Endress+Hauser...
Seite 60 Inbetriebnahme Proline Promag H 10 IO-Link Einbaukontrolle und Anschlusskontrolle Vor der Inbetriebnahme des Geräts sicherstellen, dass die Einbaukontrolle und Anschlusskontrolle durchgeführt wurden: • Einbaukontrolle → Einbaukontrolle,  36 • Anschlusskontrolle → Anschlusskontrolle,  47 IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsanleitung installiert und eingesetzt wird.
Seite 61 Proline Promag H 10 IO-Link Inbetriebnahme Allgemeine Hinweise für die Verwendung der Passwörter • Der bei Auslieferung gültige Freigabecode und Bluetooth-Schlüssel muss bei der Inbetriebnahme neu definiert werden. • Bei der Definition und Verwaltung des Freigabecodes und Bluetooth-Schlüs- sels die allgemein üblichen Regeln für die Erzeugung eines sicheren Passworts berücksichtigen.
Seite 62 Inbetriebnahme Proline Promag H 10 IO-Link Inbetriebnahme durchführen SmartBlue-App Informationen zur SmartBlue-App . SmartBlue-App mit dem Gerät verbinden 1. Bluetooth auf mobilem Handbediengerät, Tablet oder Smartphone aktivie- ren. 2. SmartBlue-App starten.  Eine Live-Liste zeigt alle verfügbaren Geräte an. 3. Gewünschtes Gerät auswählen.
Seite 63 Proline Promag H 10 IO-Link Betrieb 9 Betrieb Betriebsanzeige Status der Geräteverriegelung ablesen HistoROM-Datenmanagement Endress+Hauser...
Seite 64 Betrieb Proline Promag H 10 IO-Link Betriebsanzeige Während des laufenden Betriebs zeigt die Vor-Ort-Anzeige die Betriebsanzeige Die Betriebsanzeige kann individuell konfiguriert werden: Beschreibung Parameter . Betriebsanzeige XXXXX ṁ 3.23 kg/min m /min 3.23 Ʃ 23.0 °C A0042992 Schnellzugriff Statussymbole, Kommunikationssymbole und Diagnosesymbole...
Seite 65 Proline Promag H 10 IO-Link Betrieb HistoROM-Datenmanagement Das Gerät verfügt über ein HistoROM-Datenmanagement. Mit dem HistoROM- Datenmanagement können Gerätedaten und Prozessdaten gespeichert, impor- tiert und exportiert werden. Dadurch können Betriebseinsätze und Service- Einsätze wesentlich sicherer und effizienter durchgeführt werden. Datensicherung Automatisch Die wichtigsten Gerätedaten, z.
Seite 67 Proline Promag H 10 IO-Link Diagnose und Störungsbehebung 10 Diagnose und Störungsbehebung Allgemeine Störungsbehebungen Diagnoseinformation via LED Diagnoseinformation auf Vor-Ort-Anzeige Diagnoseinformation in FieldCare oder DeviceCare Anpassung Diagnoseinformationen Übersicht zu Diagnoseinformationen Anstehende Diagnoseereignisse Diagnoseliste Ereignislogbuch Gerät zurücksetzen Endress+Hauser...
Seite 68 Diagnose und Störungsbehebung Proline Promag H 10 IO-Link Allgemeine Störungsbehebungen Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige ist dunkel, keine Aus- Versorgungsspannung stimmt nicht Richtige Versorgungsspannung anle- gangsignale mit der Angabe auf dem Typenschild gen. überein. Versorgungsspannung ist falsch Versorgungsspannung umpolen.
Seite 69 Proline Promag H 10 IO-Link Diagnose und Störungsbehebung Zugriff und Kommunikation Fehler Mögliche Ursachen Behebung Schreibzugriff ist auf den Parameter Schreibschutz ist aktiviert. Auf der Vor-Ort-Anzeige den Schreib- nicht möglich. schutz-Verriegelungsschalter auf Off stellen. Aktuelle Anwenderrolle hat einge- 1. Anwenderrolle prüfen.
Seite 70 Diagnose und Störungsbehebung Proline Promag H 10 IO-Link Status Bedeutung Gerätestatus (Normalbetrieb) Keine Stromversorgung Grün permanent Gerätestatus ist OK. Keine Warnung / Ausfall / Alarm Rot blinkend Warnung ist aktiv. Rot permanent Alarm ist aktiv. Bluetooth Bluetooth ist deaktiviert. Blau permanent Bluetooth ist aktiviert.
Seite 71 Proline Promag H 10 IO-Link Diagnose und Störungsbehebung Diagnoseinformation auf Vor-Ort-Anzeige Diagnosemeldung Die Vor-Ort-Anzeige zeigt Störungen als Diagnosemeldung im Wechsel mit der Betriebsanzeige an. XXXXX XXXXX ṁ 3.23 kg/min F180 m /min ³ Temperature 3.23 Ʃ exceeded 23.0 °C Help A0042937 Betriebsanzeige im Störungsfall...
Seite 72 Diagnose und Störungsbehebung Proline Promag H 10 IO-Link Diagnoseinformation Mithilfe der Diagnoseinformation kann die Störung identifiziert werden. Der Kurztext zeigt einen Hinweis zur Störung an. Diagnoseinformation Diagnosecode Statussignal Diagnosenummer Kurztext ↓ ↓ ↓ Sensorelektro- Beispiel niktemp. zu hoch A0013958 Diagnoseinformation in FieldCare oder DeviceCare Diagnosemöglichkeiten...
Seite 73 Proline Promag H 10 IO-Link Diagnose und Störungsbehebung Diagnoseinformation Diagnosecode Statussignal Diagnosenummer Kurztext ↓ ↓ ↓ Sensorelektro- Beispiel niktemp. zu hoch A0013958 Anpassung Diagnoseinformationen Diagnoseverhalten anpassen Jeder Diagnoseinformation ist ab Werk ein bestimmtes Diagnoseverhalten zugeordnet. Die Zuordnung kann der Anwender bei bestimmten Diagnoseinfor- mationen im Untermenü...
Seite 74 Diagnose und Störungsbehebung Proline Promag H 10 IO-Link Diagno- Kurztext Behebungsmaßnahmen Statussig- Diagnose- senum- verhalten [ab Werk] [ab Werk] Datenspeicher inkonsistent Modulverbindungen prüfen Alarm Speicherinhalt inkonsis- 1. Gerät neu starten Alarm tent 2. S-DAT Daten wiederher- stellen 3. S-DAT ersetzen Belagsgrenzwert über-...
Seite 75 Proline Promag H 10 IO-Link Diagnose und Störungsbehebung Diagno- Kurztext Behebungsmaßnahmen Statussig- Diagnose- senum- verhalten [ab Werk] [ab Werk] Sensorelektronik (ISEM) 1. Gerät neu starten Alarm fehlerhaft 2. Prüfen, ob Fehler erneut auftritt 3. Sensorelektronikmodul (ISEM) ersetzen Sensorelektronik (ISEM) Service kontaktieren...
Seite 76 Diagnose und Störungsbehebung Proline Promag H 10 IO-Link Diagno- Kurztext Behebungsmaßnahmen Statussig- Diagnose- senum- verhalten [ab Werk] [ab Werk] Diagnose zum Prozess Sensorelektroniktempera- Umgebungstemperatur Warning tur zu hoch reduzieren Sensorelektroniktempera- Umgebungstemperatur Warning tur zu niedrig erhöhen Prozesstemperatur zu hoch Prozesstemperatur reduzie-...
Seite 77 Proline Promag H 10 IO-Link Diagnose und Störungsbehebung Navigationspfad Diagnose → Diagnoseliste Ereignislogbuch Ereignislogbuch auslesen Das Ereignislogbuch ist nur via FieldCare, DeviceCare oder SmartBlue-App (Bluetooth) verfügbar. Das Untermenü Ereignislogbuch zeigt eine chronologische Übersicht zu den aufgetretenen Ereignismeldungen an. Navigationspfad Menü Diagnose → Untermenü Ereignislogbuch Chronologische Anzeige mit max.
Seite 78 Diagnose und Störungsbehebung Proline Promag H 10 IO-Link Informationsereig- Ereignistext I1090 Konfiguration rückgesetzt I1091 Konfiguration geändert I11036 Datum/Uhrzeit erfolgreich eingestellt I11167 Datum/Uhrzeit resynchronisiert I1137 Anzeigemodul ersetzt I1151 Historie rückgesetzt I1155 Sensorelektroniktemperatur rückgesetzt I1157 Speicherfehler Ereignisliste I1256 Anzeige: Zugriffsrechte geändert I1335 Firmware geändert...
Seite 79 Proline Promag H 10 IO-Link Diagnose und Störungsbehebung Navigationspfad System → Geräteverwaltung → Gerät zurücksetzen Optionen Beschreibung Auf Auslieferungszustand Jeder Parameter, für den eine kundenspezifische Voreinstellung bestellt wurde, wird auf diesen kundenspezifischen Wert zurückgesetzt; alle anderen Parameter auf ihre Werkseinstellung.
Seite 81 Proline Promag H 10 IO-Link Wartung 11 Wartung Wartungsarbeiten Dienstleistungen Endress+Hauser...
Seite 82 Die Zeitspanne ist abhängig von: • der Häufigkeit der Reinigungszyklen • der Messstofftemperatur • der Reinigungstemperatur Ersatzdichtungen (Zubehörteil) Dienstleistungen Endress+Hauser bietet eine Vielzahl von Dienstleistungen zur Wartung an, z. B. Rekalibrierung, Wartungsservice oder Gerätetests. Endress+Hauser Vertriebszentralen geben Auskunft über alle verfügbaren Dienstleistungen. Endress+Hauser...
Seite 83 Proline Promag H 10 IO-Link Entsorgung 12 Entsorgung Gerät ausbauen Gerät entsorgen Endress+Hauser...
Seite 84 WEEE als unsortierten Hausmüll zu minimieren. • Gekennzeichnete Geräte nicht als unsortierten Hausmüll entsorgen, sondern A0042336 zu den gültigen Bedingungen an Endress+Hauser zurückgeben. • National gültige Vorschriften beachten. • Auf stoffliche Trennung und Verwertung der Gerätekomponenten achten. • Übersicht der verbauten Werkstoffe: → Werkstoffe,  104...
Seite 85 Proline Promag H 10 IO-Link Technische Daten 13 Technische Daten Eingang Ausgang Energieversorgung Kabelspezifikation Leistungsmerkmale Umgebung Prozess Konstruktiver Aufbau Vor-Ort-Anzeige Zertifikate und Zulassungen Anwendungspakete Endress+Hauser...
Seite 86 Technische Daten Proline Promag H 10 IO-Link Eingang Messgröße Direkte Messgrößen • Volumenfluss (proportional zur induzierten Spannung) • Leitfähigkeit (Bestellmerkmal "Sensoroption", Option CX) • Temperatur (DN 15…150 (½"…6") mit Bestellmerkmal "Sensoroption", Option CI "Messs- tofftemperaturmessung" ) Berechnete Messgrößen Massefluss Korrigierte Leitfähigkeit (DN 15…150 (½"…6") mit Bestellmerkmal "Sensoroption", Option CI "Messstoff-...
Seite 87 Proline Promag H 10 IO-Link Technische Daten Durchflusskennwerte in US-Einheiten: ¹⁄₁₂ - 6" (DN 2 - 150) Empfohlene Nennweite Werkseinstellungen Durchflussmenge min./max. Endwert Endwert Stromausgang Impulswertigkeit Schleichmenge (v ~ 0,3/10 m/s) (v ~ 2,5 m/s) (~ 2 Pulse/s) (v ~ 0,04 m/s)
Seite 88 Technische Daten Proline Promag H 10 IO-Link Ausgang Ausgangssignal Ausgangsvarianten Bestellmerkmal 020: Ausgang; Ein- Ausgangsvariante gang Option F IO-Link IO-Link Physikalische Schnittstelle In Anlehnung an Standard IEC 61131-9 Signal Digitales Kommunikationssignal IO-Link, 3-Draht IO-Link Version IO-Link SSP Version Smart Sensor Profile 2nd Edition V1.2...
Seite 89 Proline Promag H 10 IO-Link Technische Daten Ausfallsignal Ausgangsverhalten bei Gerätealarm (Fehlerverhalten) IO-Link Betriebsmodus Digitale Übertragung aller Ausfallinformationen Gerätestatus Auslesbar über zyklische und azyklische Datenübertragung Schleichmengenunterdrückung Die Schaltpunkte für die Schleichmengenunterdrückung sind frei wählbar. Galvanische Trennung Der Ausgang ist gegen Erde galvanisch getrennt.
Seite 90 Technische Daten Proline Promag H 10 IO-Link Gerätebeschreibung Das IO-Link-System benötigt eine Beschreibung der Geräteparameter wie Aus- gangsdaten, Eingangsdaten, Datenformat, Datenmenge und unterstützte Über- tragungsrate, um Feldgeräte in ein digitales Kommunikationssystem einzubinden. Diese Daten sind in der Gerätebeschreibung (IODD) enthalten, die während der Inbetriebnahme des Kommunikationssystems dem IO-Link-Master zur Verfü-...
Seite 91 Proline Promag H 10 IO-Link Technische Daten Energieversorgung Versorgungsspannung Bestellmerkmal "Energieversorgung" Klemmenspannung Frequenzbereich Option A IO-Link Port Class A DC 18 … 30 V – Diese Werte sind absolute Minimal- und Maximalwerte. Es gibt keine Toleranz. Das Gleichstromnetzteil muss geprüft werden, um sicherzustel- len, dass es technisch sicher ist (z.B.
Seite 92 Technische Daten Proline Promag H 10 IO-Link Kabelspezifikation Anforderung Anschlusskabel Elektrische Sicherheit Gemäß den gültigen nationalen Vorschriften. Zulässiger Temperaturbereich • Die im jeweiligen Land geltenden Installationsrichtlinien beachten. • Kabel müssen für die zu erwartenden Minimaltemperaturen und Maximal- temperaturen geeignet sein.
Seite 93 Proline Promag H 10 IO-Link Technische Daten Elektrodenkabel Aufbau 3×0,38 mm (21 AWG) mit gemeinsamem, geflochtenem Kupferschirm (⌀  9,5 mm (0,37 in)) und einzeln abgeschirmten Adern Bei Nutzung der Messstoffüberwachung (MSÜ): 4×0,38 mm (21 AWG)) mit gemeinsamem, geflochtenem Kupferschirm (⌀...
Seite 94 Technische Daten Proline Promag H 10 IO-Link 0.5 % 10 [m/s] 32 [ft/s] A0045827 Temperatur ±3 °C (±5,4 °F) Elektrische Leitfähigkeit Bestellmerkmal "Leitfähigkeitsmessung", Option CX Die Werte gelten für: • Messungen bei einer Referenztemperatur von +25 °C (+77 °F). Bei abweichender Temperatur muss der Temperaturkoeffizient des Messstoffs beachtet werden (typisch 2.1%/K).
Seite 95 Proline Promag H 10 IO-Link Technische Daten Wiederholbarkeit Volumenfluss Max. ±0,1 % v. M. ± 0,5 mm/s (0,02 in/s) Elektrische Leitfähigkeit • Max. ±5 % v. M. (5 … 100 000 µS/cm) • Max. ±1 % v. M. für DN 15 … 150 in Verbindung mit Prozessanschlüssen aus rostfreiem Stahl 1.4404 (F316L)
Seite 96 Luftfeuchte von 5 … 95% geeignet. Betriebshöhe Gemäß EN 61010-1 • Ohne Überspannungsschutz: ≤ 2 000 m • Mit Überspannungsschutz: > 2 000 m (z.B. Endress+Hauser HAW-Serie) Schutzart Messumformer • IP66/67, Type 4X enclosure, geeignet für Verschmutzungsgrad 4 • Geöffnetes Gehäuse: IP20, Type 1 enclosure, geeignet für Verschmutzungs-...
Seite 97 Proline Promag H 10 IO-Link Technische Daten Getrenntausführung (Messaufnehmer) Schwingen, sinusförmig 2 … 8,4 Hz 7,5 mm peak In Anlehnung an IEC 60068-2-6 8,4 … 2 000 Hz 2 g peak Schwingen, Breitbandrauschen 0,01 g 10 … 200 Hz In Anlehnung an IEC 60068-2-6 200 …...
Seite 98 Technische Daten Proline Promag H 10 IO-Link Prozess Messstofftemperaturbereich –20 … +150 °C (–4 … +302 °F) [°F] [°C] 40 60 80 100 120 140 160 [°C] [°F] A0027450 Umgebungstemperatur Messstofftemperatur Leitfähigkeit Die Mindestleitfähigkeit beträgt: • 5 µS/cm für Flüssigkeiten im Allgemeinen •...
Seite 99 Proline Promag H 10 IO-Link Technische Daten [ S/cm] µ L max L max A0047485  14 Zulässige Verbindungskabellänge = Zulässiger Bereich Farbige Fläche = Verbindungskabellänge in [m] ([ft]) = Messstoffleitfähigkeit [µS/cm] = Bestellmerkmal 013 "Funktionalität", Option A "Standardmessumformer" Rote Linie = Bestellmerkmal 013 "Funktionalität", Option D "Erweiterter Messumformer"...
Seite 100 Technische Daten Proline Promag H 10 IO-Link Druck-Temperatur-Kurven Maximal erlaubter Messstoffdruck in Abhängigkeit von der jeweiligen Messs- tofftemperatur. Die Angaben beziehen sich auf alle drucktragenden Teile des Geräts. Prozessanschlüsse mit O-Ring-Dichtung, DN 2…25 (1/12…1") Maximal erlaubter Messstoffdruck in Abhängigkeit von der jeweiligen Messs- tofftemperatur.
Seite 101 Proline Promag H 10 IO-Link Technische Daten Verschraubung in Anlehnung an ISO 288 / DIN2999, NPT Schweißstutzen in Anlehnung an DIN EN ISO 1127, ISO 2037 Rostfreier Stahl [psi] [bar] PN 40 -40 -20 0 20 40 60 80 100120140160180 [°C] 360 [°F]...
Seite 102 Technische Daten Proline Promag H 10 IO-Link Flansch DIN 11864-2 Form A, Bundflansch Gewindestutzen in Anlehnung an DIN 11864-1 Rostfreier Stahl [psi] [bar] PN 16 : DN 40...100 1 ½...4") PN 10 DN 125...150 5...6" -60 -40 -20 0 20 40 60 80 100 180 [°C]...
Seite 103 Proline Promag H 10 IO-Link Technische Daten Konstruktiver Aufbau Gewicht Alle Werte beziehen sich auf Geräte mit Flanschen der Standarddruckstufe. Gewichtsangaben sind Richtlinien. Abhängig von der Druckstufe und Bauart können die Gewichtsangaben geringer ausfallen. Getrenntausführung Messumformer • Polycarbonat: 1,4 kg (3,1 lbs) •...
Seite 104 Technische Daten Proline Promag H 10 IO-Link Nennweite Druckstufe Innendurchmesser Prozessanschluss EN (DIN) [mm] [in] [bar] [mm] [in] PN 10/16 120,0 4,72 PN 10/16 146,5 5,77 Abhängig von Prozessanschluss und verwendeten Dichtungen Werkstoffe Messumformergehäuse Bestellmerkmal "Gehäuse" • Option A: Kompakt, Alu, beschichtet •...
Seite 105 Proline Promag H 10 IO-Link Technische Daten Elektroden • Rostfreier Stahl: 1.4435 (316L) • Alloy C22: 2.4602 (UNS N06022) Dichtungen • O-Ring-Dichtung, DN 2…25 (1/12…1"): EPDM, FKM, Kalrez • Aseptische(hygienisches Design) Formdichtung, DN 2…150 (1/12…6"): EPDM, FKM, VMQ (Silikon) Prozessanschlüsse Rostfreier Stahl, 1.4404 (F316L)
Seite 106 Technische Daten Proline Promag H 10 IO-Link Vor-Ort-Anzeige Bedienkonzept Bedienmöglichkeit Bedienung über: • SmartBlue-App • Commubox FXA291 Sicherheit im Betrieb • Bedienung in Landessprache • Einheitliche Bedienphilosophie am Gerät und in der SmartBlue-App • Schreibschutz • Bei Ersatz von Elektronikmodulen: Übernahme der Konfigurationen durch den Gerätespeicher T-DAT Backup.
Seite 107 Proline Promag H 10 IO-Link Technische Daten Passende Version auswählen und herunterladen. Detaillierte IO-Link-Informationen: Sonderdokument "IO-Link" zum Gerät → Zugehörige Dokumentation,  6 Bedienmöglichkeiten Vor-Ort-Anzeige Anzeigeelement: • Abhängig von der Einbaulage, automatische Ausrichtung der Vor-Ort-Anzeige • Konfiguration der Darstellung von Messgrößen und Statusgrößen SmartBlue-App •...
Seite 108 Technische Daten Proline Promag H 10 IO-Link Lebensmitteltauglichkeit • 3-A-Zulassung • Nur Messgeräte mit dem Bestellmerkmal "Weitere Zulassung", Option LP "3A" verfügen über eine 3-A-Zulassung. • Die 3-A-Zulassung bezieht sich auf das Messgerät. • Bei der Installation des Messgeräts darauf achten, dass sich außen am Messgerät keine Flüssigkeitsansammlung bilden kann.
Seite 109 Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei einer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Website: www.endress.com. Heartbeat Verification + Monitoring Heartbeat Verification Verfügbarkeit ist abhängig von der Bestellstruktur.
Seite 110 Technische Daten Proline Promag H 10 IO-Link Erfüllt die Anforderung an die rückführbare Verifizierung nach DIN ISO 9001:2008 Kapitel 7.6 a) "Lenkung von Überwachungs- und Messmit- teln": • Funktionsprüfung im eingebauten Zustand ohne Prozessunterbrechung. • Rückverfolgbare Verifizierungsergebnisse auf Anforderung, inkl. Bericht.
Seite 111 Proline Promag H 10 IO-Link Abmessungen in SI-Einheiten 14 Abmessungen in SI-Einheiten Kompaktausführung Bestellmerkmal "Gehäuse", Option A und G "Alu, beschichtet" Bestellmerkmal "Gehäuse", Option M "Kompakt, Polycarbonat " Getrenntausführung Getrenntausführung Messumformer Getrenntausführung Messaufnehmer Flanschanschluss Messaufnehmer Flanschanschlüsse Flansch DIN 11864-2 Form A, Nutflanch...
Seite 112 Abmessungen in SI-Einheiten Proline Promag H 10 IO-Link Kompaktausführung Bestellmerkmal "Gehäuse", Option A und G "Alu, beschichtet" A0043172 [mm] [in] [mm] [mm] [mm] [mm] [mm] [mm] [mm] ¹⁄₁₂ 2,25 ¹⁄₃₂ ⁵⁄₁₆ ½ – 22,6 – 26,0 1 ½ 34,8 47,5 –...
Seite 113 Proline Promag H 10 IO-Link Abmessungen in SI-Einheiten Bestellmerkmal "Gehäuse", Option M "Kompakt, Polycarbonat " A0043172 [mm] [in] [mm] [mm] [mm] [mm] [mm] [mm] [mm] ¹⁄₁₂ 2,25 ¹⁄₃₂ ⁵⁄₁₆ ½ – 22,6 – 26,0 1 ½ 34,8 47,5 – 60,2...
Seite 114 Abmessungen in SI-Einheiten Proline Promag H 10 IO-Link Getrenntausführung Getrenntausführung Messumformer A0042715 Bestellmerkmal "Gehäuse" [mm] [mm] [mm] [mm] [mm] Option N "Getrennt, Polycarbonat" Option P und T "Getrennt, Alu, beschichtet" Je nach verwendeter Kabeleinführung: Werte bis + 30 mm Endress+Hauser...
Seite 115 Proline Promag H 10 IO-Link Abmessungen in SI-Einheiten Getrenntausführung Messaufnehmer A0043178 [mm] [in] [mm] [mm] [mm] [mm] [mm] [mm] [mm] ¹⁄₁₂ 2,25 ¹⁄₃₂ ⁵⁄₁₆ ½ – 22,6 – 26,0 1 ½ 34,8 47,5 – 60,2 72,9 97,4 – 120,0 146,9 Je nach verwendeter Kabelverschraubung: Werte bis + 30 mm Gesamte Einbaulänge ist abhängig von den Prozessanschlüssen.
Seite 116 Abmessungen in SI-Einheiten Proline Promag H 10 IO-Link Flanschanschluss Messaufnehmer E – E – A0017657  15 Frontansicht ohne Prozessanschlüsse [mm] [in] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] ¹⁄₁₂ 41,6 ¹⁄₃₂ 41,6 ⁵⁄₁₆ 41,6 ½...
Seite 117 Proline Promag H 10 IO-Link Abmessungen in SI-Einheiten ±0.5° ±0.5° 90° 60° [mm] [in] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] Gewindelöcher 140,7 133,5 114,0 88,9 72,9 – 166,7 159,5 141,0 114,3 97,4 – – 198,7 191,5 171,0 139,7 120,0 –...
Seite 118 Abmessungen in SI-Einheiten Proline Promag H 10 IO-Link Flanschanschlüsse Flansch DIN 11864-2 Form A, Nutflanch Rostfreier Stahl: Bestellmerkmal "Prozessanschluss", Option DQS Passend zu Rohrleitung in Anlehnung an EN 10357 Serie A, Nutflansch DN 2 … 8 standardmäßig mit DN 10 Flanschen Oberflächenrauheit: Ra...
Seite 119 Proline Promag H 10 IO-Link Abmessungen in SI-Einheiten Flansch in Anlehnung an EN 1092-1 (DIN 2501 / DIN 2512N): PN 40 Rostfreier Stahl: Bestellmerkmal "Prozessanschluss", Option D5S Oberflächenrauheit: EN 1092-1 Form B1 (DIN 2526 Form C), Ra ≤ 1,6 µm DN 2 …...
Seite 120 Abmessungen in SI-Einheiten Proline Promag H 10 IO-Link Flansch in Anlehnung an ASME B16.5, Class 150 Rostfreier Stahl: Bestellmerkmal "Prozessanschluss", Option A1S Oberflächenrauheit: Ra ≤ 1,6 µm DN 2 … 8 standardmäßig mit DN 15 Flanschen [mm] [mm] [mm] [mm]...
Seite 121 Proline Promag H 10 IO-Link Abmessungen in SI-Einheiten Klemmverbindungen Tri-Clamp 1.4404/316L: Bestellmerkmal "Prozessanschluss", Option FAS Passend zu Rohrleitung in Anlehnung an ASME BPE (DIN 11866 Reihe C) Oberflächenrauheit: Ra = 0,76 µm Bei Reinigung mit Molchen die Innendurchmesser von Messrohr und Pro- zessanschluss (B) beachten.
Seite 122 Abmessungen in SI-Einheiten Proline Promag H 10 IO-Link Schweißstutzen Schweißstutzen in Anlehnung an EN 10357 1.4404/316L: Bestellmerkmal "Prozessanschluss", Option DAS Passend zu Rohrleitung EN 10357 Serie A Oberflächenrauheit: Ra = 0,76 µm Bei Reinigung mit Molchen die Innendurchmesser von Messrohr und Pro- zessanschluss (B) beachten.
Seite 123 Proline Promag H 10 IO-Link Abmessungen in SI-Einheiten Rohrleitung [mm] [mm] [mm] [mm] [mm] 2 … 8 12,7 × 1,65 118,2 19,05 × 1,65 118,2 25,4 × 1,60 22,6 118,2 38 × 1,2 35,6 51 × 1,2 48,6 63,5 × 1,6...
Seite 124 Abmessungen in SI-Einheiten Proline Promag H 10 IO-Link Schweißstutzen in Anlehnung an ASME BPE 1.4404/316L: Bestellmerkmal "Prozessanschluss", Option AAS Passend zu Rohrleitung in Anlehnung an ASME BPE (DIN 11866 Reihe C) Oberflächenrauheit: Ra = 0,76 µm Bei Reinigung mit Molchen die Innendurchmesser von Messrohr und Pro- zessanschluss (Maß...
Seite 125 Proline Promag H 10 IO-Link Abmessungen in SI-Einheiten Verschraubungen Gewindestutzen in Anlehnung an DIN 11851 1.4404/316L: Bestellmerkmal "Prozessanschluss", Option DCS Passend zu Rohrleitung EN 10357 Serie B (DN 2…25) Oberflächenrauheit: Ra = 0,76 µm Bei Reinigung mit Molchen die Innendurchmesser von Messrohr und Pro- zessanschluss (B) beachten.
Seite 126 Abmessungen in SI-Einheiten Proline Promag H 10 IO-Link Gewindestutzen in Anlehnung an DIN 11864-1, Form A 1.4404/316L: Bestellmerkmal "Prozessanschluss", Option DDS Passend zu Rohrleitung EN 10357 Serie A Oberflächenrauheit: Ra = 0,76 µm Bei Reinigung mit Molchen die Innendurchmesser von Messrohr und Pro- zessanschluss (B) beachten.
Seite 127 Proline Promag H 10 IO-Link Abmessungen in SI-Einheiten Außengewinde in Anlehnung an ISO 228/DIN 2999 1.4404/316L: Bestellmerkmal "Prozessanschluss", Option I2S Passend zu Innengewinde ISO 228/DIN 2999 Oberflächenrauheit: Ra ≤ 1,6 µm Rohrleitung [mm] [mm] [mm] [mm] [mm] 2 … 8 R ³⁄₈...
Seite 128 Abmessungen in SI-Einheiten Proline Promag H 10 IO-Link Montageset Wandmontageset A0005537 Ø D [mm] [mm] [mm] [mm] [mm] [mm] Endress+Hauser...
Seite 129 Proline Promag H 10 IO-Link Abmessungen in SI-Einheiten Zubehör Erdungsringe Bestellcode: DK5HR-**** 1.4435 (316L), Alloy C22, Tantal Für Losflansch aus PVDF und Klebemuffe aus PVC [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 2 … 8 17,6 33,9...
Seite 130 Abmessungen in SI-Einheiten Proline Promag H 10 IO-Link Außengewinde mit O-Ring-Dichtung Bestellcode: DKH**-GD** 1.4404/316L Passend zu Innengewinde NPT Oberflächenrauheit: Ra ≤ 1,6 µm Gewinde [mm] [mm] [mm] [mm] [mm] 2 … 8 NPT 3/8 R 15,5 × 3/8 NPT ½...
Seite 131 Proline Promag H 10 IO-Link Abmessungen in SI-Einheiten Tri-Clamp Bestellcode: DKH**-HF** 1.4404 (316L) Passend zu Rohrleitung BS 4825 / ASME BPE (Einschnürrung von OD 1" nach DN15) Oberflächenrauheit: Ra = 0,76 µm Bei Reinigung mit Molchen die Innendurchmesser von Messrohr und Pro- zessanschluss (B) beachten.
Seite 133 Proline Promag H 10 IO-Link Abmessungen in US-Einheiten 15 Abmessungen in US-Einheiten Kompaktausführung Bestellmerkmal "Gehäuse", Option A und G "Alu, beschichtet" Bestellmerkmal "Gehäuse", Option M "Kompakt, Polycarbonat " Getrenntausführung Getrenntausführung Messumformer Getrenntausführung Messaufnehmer Flanschanschluss Messaufnehmer Flanschanschlüsse Flansch in Anlehnung an ASME B16.5, Class 150...
Seite 134 Abmessungen in US-Einheiten Proline Promag H 10 IO-Link Kompaktausführung Bestellmerkmal "Gehäuse", Option A und G "Alu, beschichtet" A0043172 [mm] [in] [in] [in] [in] [in] [in] [in] [in] ¹⁄₁₂ 5,47 7,01 9,25 1,89 1,69 0,089 3,39 ¹⁄₃₂ 5,47 7,01 9,25 1,89...
Seite 135 Proline Promag H 10 IO-Link Abmessungen in US-Einheiten Bestellmerkmal "Gehäuse", Option M "Kompakt, Polycarbonat " A0043172 [mm] [in] [in] [in] [in] [in] [in] [in] [in] ¹⁄₁₂ 6,77 9,13 2,17 1,69 0,089 3,39 ¹⁄₃₂ 6,77 9,13 2,17 1,69 0,18 3,39 ⁵⁄₁₆...
Seite 136 Abmessungen in US-Einheiten Proline Promag H 10 IO-Link Getrenntausführung Getrenntausführung Messumformer A0042715 Bestellmerkmal "Gehäuse" [in] [in] [in] [in] [in] Option N "Getrennt, Polycarbonat" 7,36 6,77 12,09 5,12 Option P und T "Getrennt, Alu, beschichtet" 5,47 7,28 7,01 12,17 5,12 Je nach verwendeter Kabeleinführung: Werte bis +1,18 in...
Seite 137 Proline Promag H 10 IO-Link Abmessungen in US-Einheiten Getrenntausführung Messaufnehmer A0043178 [mm] [in] [in] [in] [in] [in] [in] [in] [in] ¹⁄₁₂ 4,96 2,76 5,08 1,89 1,69 0,089 3,39 ¹⁄₃₂ 4,96 2,76 5,08 1,89 1,69 0,18 3,39 ⁵⁄₁₆ 4,96 2,76 5,08...
Seite 138 Abmessungen in US-Einheiten Proline Promag H 10 IO-Link Flanschanschluss Messaufnehmer E – E – A0017657  17 Frontansicht ohne Prozessanschlüsse [mm] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] [mm] ¹⁄₁₂ 2,44 1,64 1,34 0,35 0,94 1,65...
Seite 139 Proline Promag H 10 IO-Link Abmessungen in US-Einheiten ±0.5° ±0.5° 90° 60° [mm] [in] [in] [in] [in] [in] [in] [mm] [in] [in] Gewindelöcher 5,54 5,26 4,49 2,87 0,47 0,67 – 6,56 6,28 5,55 3,83 0,47 0,67 – – 7,82 7,54...
Seite 140 Abmessungen in US-Einheiten Proline Promag H 10 IO-Link Flanschanschlüsse Flansch in Anlehnung an ASME B16.5, Class 150 Rostfreier Stahl: Bestellmerkmal "Prozessanschluss", Option A1S Oberflächenrauheit: Ra ≤ 63 µin DN ¹⁄₁₂" … ⁵⁄₁₆ " standardmäßig mit DN ½ " Flanschen [in]...
Seite 141 Proline Promag H 10 IO-Link Abmessungen in US-Einheiten Schweißstutzen Schweißstutzen in Anlehnung an ISO 1127 1.4404/316L: Bestellmerkmal "Prozessanschluss", Option A2S Passend zu Rohrleitung ISO 1127, Serie 1 Oberflächenrauheit: Ra = 30 µin Bei Reinigung mit Molchen die Innendurchmesser von Messrohr und Pro- zessanschluss (Maß...
Seite 142 Abmessungen in US-Einheiten Proline Promag H 10 IO-Link Rohrleitung [in] [in] [in] [in] [in] ¹⁄₁₂ … ⁵⁄₁₆ 0,5 × 0,065 0,35 4,65 ½ 0,75 × 0,065 0,75 0,63 4,65 1 × 0,065 0,89 4,65 1 ½ 1,5 × 0,065 1,37 8,66 2 ×...
Seite 143 Proline Promag H 10 IO-Link Abmessungen in US-Einheiten Verschraubungen Gewindestutzen in Anlehnung an SMS 1145 1.4404/316L: Bestellmerkmal "Prozessanschluss", Option SAS Oberflächenrauheit: Ra = 30 µin Bei Reinigung mit Molchen die Innendurchmesser von Messrohr und Pro- zessanschluss (B) beachten. Rohrleitung DN SMS 1145...
Seite 144 Abmessungen in US-Einheiten Proline Promag H 10 IO-Link Montagesets Wandmontageset A0005537 Ø D [in] [in] [in] [in] [in] [in] 5,39 4,33 4,72 0,28 4,92 3,46 Endress+Hauser...
Seite 145 Proline Promag H 10 IO-Link Abmessungen in US-Einheiten Zubehör Distanzstück Bestellcode: DK5HB-**** [in] [in] [in] [in] [in] 2,87 5,54 5,55 1,30 3,83 6,56 6,38 1,30 A0017294 Bestellbare Klemmenverbindungen mit aseptischer Formdichtung Bestellcode: DKH**-HF** 1.4404 (316L) Passend zu Rohrleitung BS 4825 / ASME BPE (Einschnürrung von OD 1" nach DN15) Oberflächenrauheit: Ra...
Seite 146 Abmessungen in US-Einheiten Proline Promag H 10 IO-Link Bestellbare Verschraubungen mit O-Ring-Dichtung A0027509 Außengewinde 1.4404 (316L) Bestellcode: DKH**-GD** Passend zu Innengewinde NPT [in] [in] [in] [in] [in] ¹⁄₁₂ … ³⁄₈ NPT 3/8 R 0,61 × 3/8 0,39 7,39 ½ NPT ½...
Seite 147 Proline Promag H 10 IO-Link Abmessungen in US-Einheiten Erdungsringe Bestellcode: DK5HR-**** 1.4435 (316L), Alloy C22, Tantal Für Losflansch aus PVDF und Klebemuffe aus PVC [in] [in] [in] [in] [in] [in] [in] [in] [in] [in] ¹⁄₁₂ … ³⁄₈ 0,35 0,87 0,69...
Seite 149 Proline Promag H 10 IO-Link Zubehör 16 Zubehör Gerätespezifisches Zubehör Kommunikationsspezifisches Zubehör Service-spezifisches Zubehör Systemkomponenten Endress+Hauser...
Seite 150 Zubehör Proline Promag H 10 IO-Link Gerätespezifisches Zubehör Messumformer Zubehör Beschreibung Bestellnummer  Messumformer Proline 10 Einbauanleitung EA01350D 5XBBXX-*…* Wetterschutzhaube Schutz des Geräts vor Wettereinflüssen: 71502730  Einbauanleitung EA01351D Verbindungskabel Bestellung mit dem Gerät möglich. DK5013-*…* Folgende Kabellängen sind verfügbar: Bestellmerkmal "Kabel, Sensoran- schluss"...
Seite 151 Zubehör Kommunikationsspezifisches Zubehör Zubehör Beschreibung Commubox FXA291 Verbindet die Geräte von Endress+Hauser mit der CDI-Schnittstelle (= Endress+Hauser Common Data Interface) und USB-Schnittstelle eines Computers oder Laptops.  Technische Information TI405C/07 Field Xpert SMT50 Das Tablet PC Field Xpert SMT50 für die Gerätekonfiguration ermöglicht ein mobiles Plant Asset Management.
Seite 152 Download-Area  Betriebsanleitung BA00027S und BA00059S • CD-ROM (Endress +Hauser kontaktie- ren) • DVD (Endress+Hau- ser kontaktieren) DeviceCare Software für Verbindung und Konfiguration von Endress+Hauser Gerä- • Gerätetreiber: ten. www.endress.com → Download-Area  Innovation-Broschüre IN01047S • CD-ROM (Endress +Hauser kontaktie- ren) •...
Seite 153 Proline Promag H 10 IO-Link Anhang 17 Anhang Beispiele für elektrische Anschlüsse Endress+Hauser...
Seite 154 Anhang Proline Promag H 10 IO-Link Beispiele für elektrische Anschlüsse IO-Link L– L– A0055085  19 Anschlussbeispiel für IO-Link, ausschließlich nicht explosionsgefährdeter Bereich Automatisierungssystem (z. B. SPS) Industrial Ethernet oder Feldbus IO-Link-Master Messumformer Endress+Hauser...
Seite 155 Proline Promag H 10 IO-Link Stichwortverzeichnis Stichwortverzeichnis Einbaukontrolle und Anschlusskontrolle ..60 Eingang ........86 Allgemeine Störungsbehebungen .
Seite 156 Stichwortverzeichnis Proline Promag H 10 IO-Link Inbetriebnahme durchführen ....62 Recycling der Verpackungsmaterialien ... . 21 Referenzbedingungen .
Seite 157 Proline Promag H 10 IO-Link Stichwortverzeichnis Wiederholbarkeit ......95 Zertifikate ....... . 107 Zertifikate und Zulassungen .
Seite 158 *71621009* 71621009 www.addresses.endress.com...
