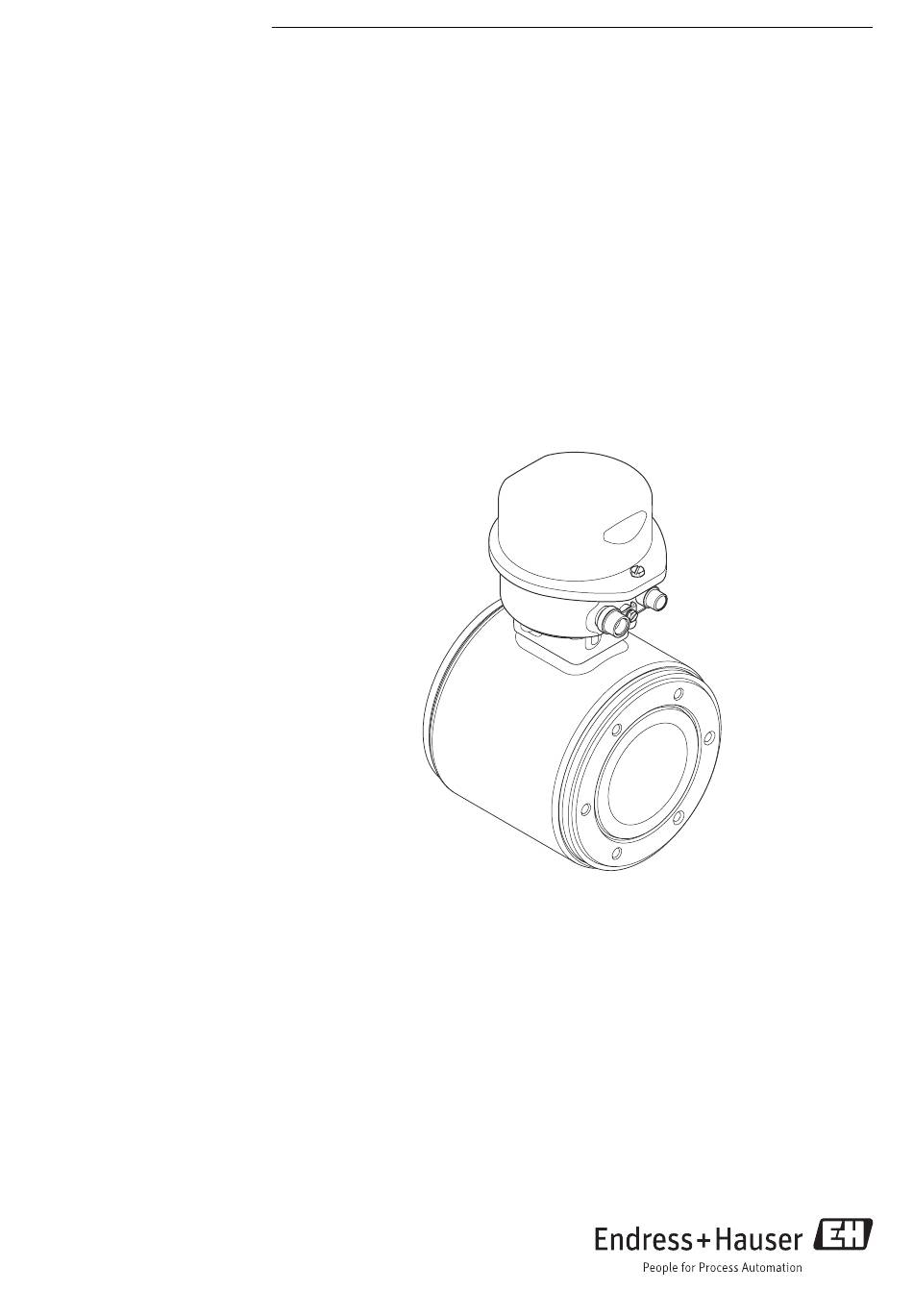

BA01237D/06/DE/02.14
71249935
Gültig ab Version
01.00.zz (Gerätefirmware)
Products
Betriebsanleitung
Proline Promag H 100
PROFIBUS DP
Magnetisch-induktives Durchflussmessgerät
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Proline Promag H 100

Inhaltszusammenfassung für Endress+Hauser Proline Promag H 100

  • Seite 1 Products Solutions Services BA01237D/06/DE/02.14 71249935 Gültig ab Version 01.00.zz (Gerätefirmware) Betriebsanleitung Proline Promag H 100 PROFIBUS DP Magnetisch-induktives Durchflussmessgerät...
  • Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...

  • Seite 3: Inhaltsverzeichnis

    Proline Promag H 100 PROFIBUS DP Inhaltsverzeichnis Inhaltsverzeichnis Montagekontrolle ..... 25 Hinweise zum Dokument ... . 5 Dokumentfunktion .
  • Seite 4 13.2 Mess- und Prüfmittel ....96 10.4.7 Leerrohrüberwachung 13.3 Endress+Hauser Dienstleistungen ..konfigurieren ....55 10.5 Erweiterte Einstellungen .

  • Seite 5: Hinweise Zum Dokument

    Proline Promag H 100 PROFIBUS DP Hinweise zum Dokument Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebenszy- klus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.

  • Seite 6: Werkzeugsymbole

    Hinweise zum Dokument Proline Promag H 100 PROFIBUS DP 1.2.3 Werkzeugsymbole Symbol Bedeutung Innensechskantschlüssel Gabelschlüssel 1.2.4 Symbole für Informationstypen Symbol Bedeutung Erlaubt Kennzeichnet Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Kennzeichnet Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.

  • Seite 7: Dokumentation

    Teil des Lieferumfangs!) • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Zur detaillierten Auflistung der einzelnen Dokumente inklusive Dokumentationscode (→  115) 1.3.1...

  • Seite 8: Grundlegende Sicherheitshinweise

    Spezifizierten Druck- und Temperaturbereich einhalten. Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.

  • Seite 9: Restrisiken

    Umbauten am Gerät Eigenmächtige Umbauten am Gerät sind nicht zulässig und können zu unvorhersehbaren Gefahren führen: ‣ Wenn Umbauten trotzdem erforderlich sind: Rücksprache mit Endress+Hauser halten. Reparatur Um die Betriebssicherheit weiterhin zu gewährleisten: ‣ Nur wenn die Reparatur ausdrücklich erlaubt ist, diese am Gerät durchführen.
  • Seite 10 Grundlegende Sicherheitshinweise Proline Promag H 100 PROFIBUS DP IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Gerät und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementie- ren. Endress+Hauser...

  • Seite 11: Produktbeschreibung

    Proline Promag H 100 PROFIBUS DP Produktbeschreibung Produktbeschreibung Produktaufbau 3.1.1 Geräteausführung mit Kommunikationsart PROFIBUS DP A0023153  1 Wichtige Komponenten eines Messgeräts Messaufnehmer Messumformergehäuse Hauptelektronikmodul Messumformer-Gehäusedeckel Messumformer-Gehäusedeckel (Ausführung für optionale Vor-Ort-Anzeige) Vor-Ort-Anzeige (optional) Hauptelektronikmodul (mit Halterung für optionale Vor-Ort-Anzeige) Endress+Hauser...

  • Seite 12: Warenannahme Und Produktidenti

    • Seriennummer von Typenschildern in W@M Device Viewer eingeben (www.endress.com/deviceviewer): Alle Angaben zum Messgerät werden angezeigt. • Seriennummer von Typenschildern in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den 2-D-Matrixcode (QR-Code) auf dem Typen- schild scannen: Alle Angaben zum Messgerät werden angezeigt.

  • Seite 13: Messumformer-Typenschild

    • Die Kapitel "Weitere Standarddokumentation zum Gerät" (→  7) und "Geräteabhängige Zusatzdokumentation" (→  7) • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. 4.2.1 Messumformer-Typenschild Order code: Ser.

  • Seite 14: Messaufnehmer-Typenschild

    Warenannahme und Produktidentifizierung Proline Promag H 100 PROFIBUS DP 4.2.2 Messaufnehmer-Typenschild Order Code: Ser.No.: Ext. ord. cd.: Material: Patents Date: A0017186  3 Beispiel für Messaufnehmer-Typenschild Name des Messaufnehmers Herstellungsort Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) (→  14)

  • Seite 15: Symbole Auf Messgerät

    Proline Promag H 100 PROFIBUS DP Warenannahme und Produktidentifizierung 4.2.3 Symbole auf Messgerät Symbol Bedeutung WARNUNG!  Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Verweis auf Dokumentation Verweist auf die entsprechende Dokumentation zum Gerät.

  • Seite 16: Lagerung Und Transport

    Lagerung und Transport Proline Promag H 100 PROFIBUS DP Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: • Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. • Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmutzun- gen im Messrohr.

  • Seite 17: Verpackungsentsorgung

    Proline Promag H 100 PROFIBUS DP Montage Verpackungsentsorgung Alle Verpackungsmaterialien sind umweltverträglich und 100% recycelbar: • Messgerät-Umverpackung: Stretchfolie aus Polymer, die der EU Richtlinie 2002/95/EC (RoHS) entspricht. • Verpackung: – Holzkiste, behandelt gemäß Standard ISPM 15, was durch das angebrachte IPPC-Logo bestätigt wird.
  • Seite 18 Montage Proline Promag H 100 PROFIBUS DP Angaben zur Unterdruckfestigkeit der Messrohrauskleidung (→  107) A0017064  4 Einbau in eine Fallleitung Belüftungsventil Rohrleitungssiphon Länge der Fallleitung Bei teilgefülltem Rohr Bei teilgefüllter Rohrleitung mit Gefälle: Dükerähnliche Einbauweise vorsehen. Die Mess- stoffüberwachungsfunktion (MSÜ) bietet zusätzliche Sicherheit, um leere oder teilgefüllte...

  • Seite 19: Ein- Und Auslaufstrecken

    Proline Promag H 100 PROFIBUS DP Montage Horizontal A0019602 MSÜ-Elektrode für die Messstoffüberwachung/ Leerrohrdetektion Messelektroden für die Signalerfassung • Die Messelektrodenachse muss waagerecht liegen. Dadurch wird eine kurzzeitige Isolierung der beiden Messelektroden infolge mitgeführter Luftblasen vermieden. • Die Messstoffüberwachung funktioniert nur, wenn das Messumformergehäuse nach oben gerichtet ist.
  • Seite 20 Montage Proline Promag H 100 PROFIBUS DP Temperaturtabellen SI-Einheiten [°C] [85 °C] [100 °C] [135 °C] [200 °C] [300 °C] [450 °C] – – US-Einheiten [°F] [185 °F] [212 °F] [275 °F] [392 °F] [572 °F] [842 °F] – –...

  • Seite 21: Messgerät Montieren

    Proline Promag H 100 PROFIBUS DP Montage Anpassungsstücke Der Messaufnehmer kann mit Hilfe entsprechender Anpassungsstücke nach DIN EN 545 (Doppelflansch-Übergangsstücke) auch in eine Rohrleitung größerer Nennweite eingebaut werden. Die dadurch erreichte Erhöhung der Strömungsgeschwindigkeit verbessert bei sehr langsam fließendem Messstoff die Messgenauigkeit. Das abgebildete Nomogramm dient zur Ermittlung des verursachten Druckabfalls durch Konfusoren und Diffusoren.

  • Seite 22: Messaufnehmer Montieren

    Je nach Applikation und Rohrleitungslänge ist der Messaufnehmer gegebenenfalls abzustützen oder zusätzlich zu befestigen. Speziell bei der Verwendung von Prozess- anschlüssen aus Kunststoff ist eine Befestigung des Messwertaufnehmers zwingend notwendig. Ein entsprechendes Wandmontageset kann bei Endress+Hauser als Zube- hörteil separat bestellt werden (→  114). DN 2…25 DN 40…150...

  • Seite 23: Dichtungen Montieren

    Proline Promag H 100 PROFIBUS DP Montage 1. Messaufnehmer mit einigen Schweißpunkten in der Rohrleitung befestigen. Eine dazu geeignete Einschweißhilfe kann als Zubehörteil separat bestellt werden (→  114). 2. Schrauben am Prozessanschlussflansch lösen und Messaufnehmer inkl. Dichtung aus der Rohrleitung entfernen.

  • Seite 24: Anzeigemodul Drehen

    Kunststoffscheiben/Dichtungen deshalb nicht entfernt werden oder diese sind immer zu montieren! • Erdungsringe können bei Endress+Hauser als Zubehörteil separat bestellt werden (→  114). Bei der Bestellung darauf achten, dass die Erdungsringe kompatibel zum Elektrodenwerkstoff sind. Ansonsten besteht die Gefahr, dass die Elektroden durch elektrochemische Korrosion zerstört werden!

  • Seite 25: Gehäuseausführung Aluminium, Alsi10Mg, Beschichtet

    Proline Promag H 100 PROFIBUS DP Montage Gehäuseausführung Aluminium, AlSi10Mg, beschichtet 3 mm A0023192 Gehäuseausführungen Kompakt und Ultrakompakt, hygienisch, rostfrei 8 mm A0023195 Montagekontrolle Ist das Messgerät unbeschädigt (Sichtkontrolle)?  Erfüllt das Messgerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur ...

  • Seite 26: Elektrischer Anschluss

    Elektrischer Anschluss Proline Promag H 100 PROFIBUS DP Elektrischer Anschluss Das Messgerät besitzt keine interne Trennvorrichtung. Ordnen Sie deshalb dem Mess- gerät einen Schalter oder Leistungsschalter zu, mit welchem die Versorgungsleitung leicht vom Netz getrennt werden kann. Anschlussbedingungen 7.1.1 Benötigtes Werkzeug •...
  • Seite 27 Proline Promag H 100 PROFIBUS DP Elektrischer Anschluss Kabeldurchmesser • Mitausgelieferte Kabelverschraubungen: M20 × 1,5 mit Kabel 6…12 mm (0,24…0,47 in) • Federkraftklemmen: Aderquerschnitte 0,5…2,5 mm (20…14 AWG) Endress+Hauser...

  • Seite 28: Klemmenbelegung

    Elektrischer Anschluss Proline Promag H 100 PROFIBUS DP 7.1.3 Klemmenbelegung Messumformer Anschlussvariante PROFIBUS DP Für Einsatz im nicht explosionsgefährdeten Bereich und Zone 2/Div. 2 Bestellmerkmal "Ausgang", Option L Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern bestellt werden.

  • Seite 29: Pinbelegung Gerätestecker

    Proline Promag H 100 PROFIBUS DP Elektrischer Anschluss 7.1.4 Pinbelegung Gerätestecker PROFIBUS DP Für den Einsatz im nicht explosionsgefährdeten Bereich und Zone 2/Div. 2. Gerätestecker für Versorgungsspannung (geräteseitig) Belegung Codierung Stecker/Buchse DC 24 V Stecker DC 24 V Erdung/Schirmung A0016809 Gerätestecker für Signalübertragung (geräteseitig)

  • Seite 30: Messumformer Anschließen

    Elektrischer Anschluss Proline Promag H 100 PROFIBUS DP 7.2.1 Messumformer anschließen Der Anschluss des Messumformers ist von folgenden Bestellmerkmalen abhängig: • Gehäuseausführung: Kompakt oder ultrakompakt • Anschlussvariante: Gerätestecker oder Anschlussklemmen A0016924  9 Gehäuseausführungen und Anschlussvarianten Gehäuseausführung: Kompakt, beschichtet Alu Gehäuseausführung: Kompakt hygienisch, rostfrei...

  • Seite 31: Potenzialausgleich Sicherstellen

    Proline Promag H 100 PROFIBUS DP Elektrischer Anschluss Bei Geräteausführung mit Gerätestecker: Nur Schritt 6 beachten. 1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäu- sedeckels lösen. 2. Je nach Gehäuseausführung: Gehäusedeckel abschrauben oder öffnen und gegebe- nenfalls Vor-Ort-Anzeige vom Hauptelektronikmodul trennen (→  111).
  • Seite 32 Erdungsringe dürfen diese Kunststoffscheiben/ Dich- tungen deshalb nicht entfernt werden bzw. diese sind immer zu montieren! • Erdungsringe können bei Endress+Hauser als Zubehörteil separat bestellt werden. Ach- ten Sie bei der Bestellung darauf, dass die Erdringe kompatibel zum Elektrodenwerkstoff sind.

  • Seite 33: Spezielle Anschlusshinweise

    Proline Promag H 100 PROFIBUS DP Elektrischer Anschluss Potenzialausgleich über Erdungselektroden am Prozessanschluss A0017293 Sechskantschrauben Prozessanschluss Integrierte Erdungselektroden O-Ring-Dichtung Messaufnehmer Spezielle Anschlusshinweise 7.3.1 Anschlussbeispiele PROFIBUS DP A0021429  11 Anschlussbeispiel für PROFIBUS DP, nicht explosionsgefährdeter Bereich und Zone 2/Div. 2 Automatisierungssystem (z.B.

  • Seite 34: Hardwareeinstellungen

    Elektrischer Anschluss Proline Promag H 100 PROFIBUS DP Hardwareeinstellungen 7.4.1 Geräteadresse einstellen PROFIBUS DP Die Adresse muss bei einem PROFIBUS DP/PA Gerät immer eingestellt werden. Die gülti- gen Geräteadressen liegen im Bereich 1…126. In einem PROFIBUS DP/PA Netz kann jede Geräteadresse nur einmal vergeben werden.

  • Seite 35: Schutzart Sicherstellen

    Proline Promag H 100 PROFIBUS DP Elektrischer Anschluss Generell wird empfohlen, einen externen Busabschluss zu verwenden, da beim Defekt eines intern terminierten Gerätes das gesamte Segment ausfallen kann. 390 Ω DIP 1 OFF ON Bus polarisation DIP 2 220 Ω...

  • Seite 36: Anschlusskontrolle

    Elektrischer Anschluss Proline Promag H 100 PROFIBUS DP Anschlusskontrolle Sind Messgerät und Kabel unbeschädigt (Sichtkontrolle)?  Erfüllen die verwendeten Kabel die Anforderungen (→  26)?  Sind die montierten Kabel von Zug entlastet?  Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Kabelführung mit "Wasser- ...

  • Seite 37: Bedienungsmöglichkeiten

    Proline Promag H 100 PROFIBUS DP Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0017760 Computer mit Webbrowser (z.B. Internet Explorer) oder mit Bedientool "FieldCare" Automatisierungssystem, z.B. "RSLogix" (Rockwell Automation) und Workstation zur Messgerätbedienung mit Add-on-Profil Level 3 für Software "RSLogix 5000" (Rockwell Automation)

  • Seite 38: Aufbau Und Funktionsweise Des Bedienmenüs

    Bedienungsmöglichkeiten Proline Promag H 100 PROFIBUS DP Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht mit Menüs und Parametern Bedienmenü für Bediener und Instandhalter Language Betrieb Language Parameter 1 Parameter n Untermenü 1 Untermenü n Setup Messstellenbezeichnung...

  • Seite 39: Bedienphilosophie

    Proline Promag H 100 PROFIBUS DP Bedienungsmöglichkeiten 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet. Zu jeder Anwenderrolle gehören typische Aufgaben innerhalb des Gerätelebenszyklus. Menü Anwenderrolle und Aufgaben Inhalt/Bedeutung Sprache aufgabenorientiert Rolle "Bediener", "Instandhalter" Festlegen der Bediensprache...

  • Seite 40: Voraussetzungen

    Bedienungsmöglichkeiten Proline Promag H 100 PROFIBUS DP 8.3.2 Voraussetzungen Hardware Verbindungskabel Standard-Ethernet-Kabel mit RJ45-Stecker Computer RJ45-Schnittstelle Messgerät: Webserver muss aktiviert sein; Werkseinstellung: An Zum Aktivieren des Webservers (→  42) Software des Computers Einsetzbare Webbrowser • Microsoft Internet Explorer (mind. 8.x) •...

  • Seite 41: Einloggen

    Proline Promag H 100 PROFIBUS DP Bedienungsmöglichkeiten Device tag Webserv.language English Ent. access code Access stat.tool Maintenance A0017362 Messstellenbezeichnung (→  49) Gerätebild Wenn keine oder nur eine unvollständige Login-Webseite erscheint (→  67) 8.3.4 Einloggen 1. Gewünschte Bediensprache für den Webbrowser wählen.

  • Seite 42: Webserver Deaktivieren

    Bedienungsmöglichkeiten Proline Promag H 100 PROFIBUS DP Funktionszeile Funktionen Bedeutung Messwerte Anzeige der Messwerte vom Gerät Menü Zugriff auf die Bedienmenüstruktur vom Gerät, analog zu Bedientool Gerätestatus Anzeige der aktuell anstehenden Diagnosemeldungen, gelistet nach ihrer Priorität • Datenaustausch zwischen PC und Messgerät: –...

  • Seite 43: Ausloggen

    Proline Promag H 100 PROFIBUS DP Bedienungsmöglichkeiten 8.3.7 Ausloggen Bei Bedarf vor dem Ausloggen: Datensicherung über Funktion Datenmanagement durchführen (Konfiguration vom Gerät laden). 1. In der Funktionszeile Eintrag Logout wählen.  Startseite mit dem Login erscheint. 2. Webbrowser schließen. 3. Wenn nicht mehr benötigt: Geänderte Eigenschaften vom Internetprotokoll (TCP/IP) zurücksetzen (→...

  • Seite 44: Fieldcare

    8.4.2 FieldCare Funktionsumfang FDT-basiertes Anlagen-Asset-Management-Tool von Endress+Hauser. Es kann alle intelli- genten Feldeinrichtungen in einer Anlage konfigurieren und unterstützt bei deren Verwal- tung. Durch Verwendung von Statusinformationen stellt es darüber hinaus ein einfaches, aber wirkungsvolles Mittel dar, deren Zustand zu kontrollieren.
  • Seite 45 Proline Promag H 100 PROFIBUS DP Bedienungsmöglichkeiten 6. Geräteadresse im Feld IP-Adresse eingeben und mit Enter bestätigen: 192.168.1.212 (Werkseinstellung); wenn IP-Adresse nicht bekannt . 7. Online-Verbindung mit Gerät aufbauen. Zu Einzelheiten: Betriebsanleitung BA00027S und BA00059S Bedienoberfläche Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34...

  • Seite 46: Systemintegration

    Systemintegration Proline Promag H 100 PROFIBUS DP Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.01.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild (→  13) • Parameter Firmware-Version Diagnose → Geräteinfo → Firmware-Version Freigabedatum Firmware-Version 10.2014...

  • Seite 47: Profil Gsd

    Proline Promag H 100 PROFIBUS DP Systemintegration Das die herstellerspezifische GSD verwendet werden soll, wird im Parameter Ident num- ber selector über die Auswahl der Option Hersteller bestimmt. Bezugsquelle für die herstellerspezifische GSD: www.endress.com→ Download-Area 9.2.2 Profil GSD Unterscheidet sich in der Anzahl der Analog Input Blöcke (AI) und der Messwerte. Sofern eine Anlage mit einer Profil GSD projektiert ist, kann ein Austausch der Geräte verschiede-...

  • Seite 48: Inbetriebnahme

    Inbetriebnahme Proline Promag H 100 PROFIBUS DP Inbetriebnahme 10.1 Installations- und Funktionskontrolle Vor der Inbetriebnahme des Messgeräts: Sicherstellen, dass die Einbau- und Anschluss- kontrolle durchgeführt sind. • Checkliste "Montagekontrolle" (→  25) • Checkliste "Anschlusskontrolle" (→  36) 10.2 Verbindungsaufbau via FieldCare •...

  • Seite 49: Messstellenbezeichnung Festlegen

    Proline Promag H 100 PROFIBUS DP Inbetriebnahme 10.4.1 Messstellenbezeichnung festlegen Um die Messstelle innerhalb der Anlage schnell identifizieren zu können, kann mithilfe von Parameter Messstellenbezeichnung eine eindeutige Bezeichnung eingegeben und damit die Werkseinstellung geändert werden. Wie viele Zeichen angezeigt werden, ist abhängig von den verwendeten Zeichen.

  • Seite 50: Vor-Ort-Anzeige Konfigurieren

    Inbetriebnahme Proline Promag H 100 PROFIBUS DP Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Volumenflusseinheit Einheit für Volumenfluss wählen. Einheiten-Auswahlliste Abhängig vom Land: • l/h Auswirkung • gal/min (us) Die gewählte Einheit gilt für: • Ausgang • Schleichmenge • Simulationswert Prozessgröße Volumeneinheit Einheit für Volumen wählen.
  • Seite 51 Proline Promag H 100 PROFIBUS DP Inbetriebnahme Verlauf des Wizards Format Anzeige 1. Anzeigewert 1. Wert 0%-Bargraph 1. Wert 100%-Bargraph 2. Anzeigewert 3. Anzeigewert 3. Wert 0%-Bargraph 3. Wert 100%-Bargraph 4. Anzeigewert Ende Wizard A0013797-DE  16 Wizard "Anzeige" im Menü "Setup"...

  • Seite 52: Gurieren

    Inbetriebnahme Proline Promag H 100 PROFIBUS DP Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Darstellung der Messwerte für Vor-Ort- • 1 Wert groß 1 Wert groß Anzeige wählen. • 1 Bargraph + 1 Wert • 2 Werte • 1 Wert groß + 2 Werte •...

  • Seite 53: Analog Inputs Konfigurieren

    Proline Promag H 100 PROFIBUS DP Inbetriebnahme 10.4.5 Analog Inputs konfigurieren Das Untermenü Analog inputs führt den Anwender systematisch zu den einzelnen Unter- menü Analog input 1…4. Von dort gelangt man zu den Parametern des jeweiligen Analog Inputs. Navigation Menü "Setup" → Analog inputs → Analog input 1…4 Aufbau des Untermenüs...
  • Seite 54 Inbetriebnahme Proline Promag H 100 PROFIBUS DP Druckstoßunterdrückung Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Zuordnung Prozessgröße – Prozessgröße für Schleichmen- • Aus Volumenfluss genunterdrückung wählen. • Volumenfluss • Massefluss • Normvolumenfluss Einschaltpunkt Schleichmengenun- In Parameter Zuordnung Pro- Einschaltpunkt für Schleich- Gleitkommazahl mit Bei Flüssigkeiten:...

  • Seite 55: Leerrohrüberwachung

    Proline Promag H 100 PROFIBUS DP Inbetriebnahme 10.4.7 Leerrohrüberwachung konfigurieren Das Untermenü Leerrohrüberwachung enthält Parameter, die für die Konfiguration der Schleichmengenunterdrückung eingestellt werden müssen. Navigation Menü "Setup" → Leerrohrüberwachung Aufbau des Untermenüs → Untermenü "Leerrohrüberwa- Leerrohrüberwachung chung"Leerrohrüberwachung Neuer Abgleich Fortschritt Schaltpunkt Leerrohrüberwachung...

  • Seite 56: Erweiterte Einstellungen

    Inbetriebnahme Proline Promag H 100 PROFIBUS DP 10.5 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Übersicht zu Parametern und Untermenüs im Untermenü "Erweitertes Setup" Erweitertes Setup → Freigabecode eingeben Sensorabgleich (→  56) Summenzähler 1…3...
  • Seite 57 Proline Promag H 100 PROFIBUS DP Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Werkseinstellung Betriebsart Summenzähler Für Summenzähler festlegen, wie der Durch- • Nettomenge Nettomenge fluss aufsummiert wird. • Menge Förderrichtung • Rückflussmenge Zuordnung Prozessgröße Zuordnung einer Prozessgröße zum Sum- •...

  • Seite 58: Weitere Anzeigenkonfigurationen

    Inbetriebnahme Proline Promag H 100 PROFIBUS DP 10.5.3 Weitere Anzeigenkonfigurationen durchführen Im Untermenü "Anzeige" können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige Aufbau des Untermenüs → Anzeige Format Anzeige 1.
  • Seite 59 Proline Promag H 100 PROFIBUS DP Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Darstellung der Messwerte für Vor-Ort- • 1 Wert groß 1 Wert groß Anzeige wählen. • 1 Bargraph + 1 Wert • 2 Werte • 1 Wert groß + 2 Werte •...

  • Seite 60: Elektrodenreinigung Durchführen

    Inbetriebnahme Proline Promag H 100 PROFIBUS DP Parameter Beschreibung Auswahl / Eingabe Werkseinstellung Display language Sprache der Vor-Ort-Anzeige einstellen. • English Englisch (alternativ ist die • Deutsch bestellte Sprache voreinge- • Français stellt) • Español • Italiano • Nederlands • Portuguesa • Polski •...

  • Seite 61: Simulation

    Proline Promag H 100 PROFIBUS DP Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Eingabe / Anzeige Werkseinstellung Elektrodenreinigung Zyklische Elektrodenreinigung aktivieren. • Aus • An ECC-Reinigungsdauer Dauer der Elektrodenreinigung in Sekunden 0,01…30 s eingeben. ECC-Erholzeit Erholdauer nach der Elektrodenreinigung 1…3,0 60 s festlegen, um Störungen der Signalausgänge vorzubeugen.

  • Seite 62: Einstellungen Schützen Vor Unerlaubtem

    Inbetriebnahme Proline Promag H 100 PROFIBUS DP Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Simulation Gerätealarm – Gerätealarm ein und ausschal- • Aus ten. • An Simulation Diagnoseereignis – Simulation Diagnoseereignis • Aus ein- und ausschalten. • Auswahlliste Diagnoseereignisse Für die Simulation stehen die (abhängig von der...
  • Seite 63 Proline Promag H 100 PROFIBUS DP Inbetriebnahme Die Werte der Parameter sind nur noch sichtbar/lesbar, aber nicht mehr änderbar: Via Service-Schnittstelle (CDI-RJ45) OFF ON - Software addressing - Write protection - Not used A0021262 1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäu- sedeckels lösen.

  • Seite 64: Betrieb

    Betrieb Proline Promag H 100 PROFIBUS DP Betrieb 11.1 Status der Geräteverriegelung ablesen Welche Schreibschutzarten gerade aktiv sind, kann mithilfe von Parameter Status Verrie- gelung festgestellt werden. Navigation Menü "Betrieb" → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Hardware-verriegelt Der Verriegelungsschalter (DIP-Schalter) für die Hardware-Verriegelung ist auf...

  • Seite 65: Summenzähler

    Proline Promag H 100 PROFIBUS DP Betrieb Aufbau des Untermenüs Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Volumenfluss Zeigt aktuell gemessenen Volumenfluss. Gleitkommazahl mit Vorzeichen Massefluss Zeigt aktuell berechneten Massefluss. Gleitkommazahl mit Vorzeichen Leitfähigkeit Zeigt aktuell berechneten Normvolumenfluss. Gleitkommazahl mit Vorzeichen Normvolumenfluss Zeigt aktuell gemessene Temperatur.

  • Seite 66: Anpassen

    Betrieb Proline Promag H 100 PROFIBUS DP 11.3 Messgerät an Prozessbedingungen anpassen Dazu stehen zur Verfügung: • Grundeinstellungen mithilfe des Menü Setup(→  48) • Erweiterte Einstellungen mithilfe des Untermenü Erweitertes Setup(→  56) 11.4 Summenzähler-Reset durchführen Im Untermenü Betrieb erfolgt das Zurücksetzen der Summenzähler: Steuerung Summenzähler 1…3...

  • Seite 67: Diagnose Und Störungsbehebung

    Proline Promag H 100 PROFIBUS DP Diagnose und Störungsbehebung Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zu Ausgangssignalen Fehler Mögliche Ursachen Behebung Grüne Power-Leuchtdiode auf Versorgungsspannung stimmt nicht Richtige Versorgungsspannung Hauptelektronikmodul des Mess- mit der Angabe auf dem Typen- anlegen (→  30).

  • Seite 68: Diagnoseinformation Via Leuchtdioden

    Diagnose und Störungsbehebung Proline Promag H 100 PROFIBUS DP 12.2 Diagnoseinformation via Leuchtdioden 12.2.1 Messumformer Verschiedene Leuchtdioden (LED) auf dem Hauptelektronikmodul des Messumformers lie- fern Informationen zum Gerätestatus. Farbe Bedeutung Power Versorgungsspannung ist aus oder zu niedrig Grün Versorgungsspannung ist ok Alarm Gerätestatus ist ok...

  • Seite 69: Diagnoseinformation

    Proline Promag H 100 PROFIBUS DP Diagnose und Störungsbehebung Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts, indem sie die Ursache der Diagnoseinformation (Diagnoseereignis) kategorisieren. Symbol Bedeutung Ausfall Es liegt ein Gerätefehler vor. Der Messwert ist nicht mehr gültig.

  • Seite 70: Diagnoseinformationen Anpassen

    Diagnose und Störungsbehebung Proline Promag H 100 PROFIBUS DP 12.4 Diagnoseinformationen anpassen 12.4.1 Diagnoseverhalten anpassen Jeder Diagnoseinformation ist ab Werk ein bestimmtes Diagnoseverhalten zugeordnet. Diese Zuordnung kann der Anwender bei bestimmten Diagnoseinformationen im Unter- menü Diagnoseverhalten ändern. Diagnoseverhalten gemäß Spezifikation PROFIBUS Profil 3.02, Condensed Status.

  • Seite 71: Messwert- Und Gerätestatus Über Diagnoseverhalten Bestimmen

    Proline Promag H 100 PROFIBUS DP Diagnose und Störungsbehebung Messwert- und Gerätestatus über Diagnoseverhalten bestimmen Mit der Zuweisung des Diagnoseverhaltens wird auch der Messwert- und Gerätestatus für die Diagnoseinformation verändert. Der Messwert- und Gerätestatus ist abhängig von der Auswahl des Diagnoseverhaltens und in welcher Gruppe sich die Diagnoseinformation befindet.

  • Seite 72: Übersicht Zu Diagnoseinformationen

    Diagnose und Störungsbehebung Proline Promag H 100 PROFIBUS DP Diagnoseinformationen zum Prozess (Diagnose.-Nr.: 800…999) Messwertstatus (fest zugeordnet) Diagnoseverhalten Gerätediagnose Quality Coding Kategorie (konfigurierbar) (fest zugeordnet) Quality Substatus (hex) (NE107) Process Invalid process Alarm 0x28…0x2B related (Failure) condition UNCER- Process Invalid process Warnung 0x78…0x7B...
  • Seite 73 Proline Promag H 100 PROFIBUS DP Diagnose und Störungsbehebung Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Hauptelektronik-Fehler 1. Gerät neu starten Alarm 2. Service kontaktieren Hauptelektronik-Fehler Elektronik tauschen Alarm Elektronikinitialisierung Firmware-Update aktiv, bitte war- Alarm ten! Speicherinhalt 1.

  • Seite 74: Diagnose Zum Sensor

    Diagnose und Störungsbehebung Proline Promag H 100 PROFIBUS DP Diagnose- Kurztext Behebungsmaßnahmen Statussignal Diagnosever- nummer [ab Werk] halten [ab Werk] Special event 7 Contact service Alarm Diagnose zum Prozess Umgebungstemperatur Umgebungstemperatur reduzieren Warning zu hoch Umgebungstemperatur Umgebungstemperatur erhöhen Warning zu niedrig...
  • Seite 75 Proline Promag H 100 PROFIBUS DP Diagnose und Störungsbehebung • Temperatur Kategorie (NE107): S (Out of specification) Diagnoseverhalten, konfigurierbar (→  70) Warnung (Werkeinstellung) Behebungsmaßnahmen • Hauptelektronikmodul prüfen oder tauschen. • Sensor tauschen. Diagnose-Nr. 046 Meldung: *046 Sensorlimit Messwertstatus Betroffene Messgrößen...
  • Seite 76 Diagnose und Störungsbehebung Proline Promag H 100 PROFIBUS DP Diagnose-Nr. 083 Meldung: F083 Speicherinhalt Messwertstatus Betroffene Messgrößen Quality: Alle verfügbaren Messgrößen Quality Substatus: Maintenance alarm, more diagnosis available Coding (hex): 0x24 Kategorie (NE107): F (Failure) Diagnoseverhalten: Alarm Behebungsmaßnahmen • Gerät neu starten.

  • Seite 77: Diagnose Zur Elektronik

    Proline Promag H 100 PROFIBUS DP Diagnose und Störungsbehebung Kategorie (NE107): F (Failure) Diagnoseverhalten: Alarm Behebungsmaßnahmen Sevice kontaktieren. Diagnose-Nr. 192 Meldung: *192 Special event 9 Messwertstatus Betroffene Messgrößen Quality: • Dichte • Massefluss Quality Substatus: Maintenance alarm, more diagnosis • Normdichte available •...
  • Seite 78 Diagnose und Störungsbehebung Proline Promag H 100 PROFIBUS DP Diagnose-Nr. 252 Meldung: *252 Module inkompatibel Messwertstatus Betroffene Messgrößen Quality: Alle verfügbaren Messgrößen Quality Substatus: Maintenance alarm, more diagnosis available Coding (hex): 0x24 Kategorie (NE107): F (Failure) Diagnoseverhalten, konfigurierbar (→  70) Alarm (Werkeinstellung) Behebungsmaßnahmen...
  • Seite 79 Proline Promag H 100 PROFIBUS DP Diagnose und Störungsbehebung Kategorie (NE107): F (Failure) Diagnoseverhalten: Alarm Behebungsmaßnahmen • Gerät neu starten. • Hauptelektronikmodul tauschen. Diagnose-Nr. 272 Meldung: F272 Hauptelektronik-Fehler Messwertstatus Betroffene Messgrößen Quality: Alle verfügbaren Messgrößen Quality Substatus: Maintenance alarm, more diagnosis...
  • Seite 80 Diagnose und Störungsbehebung Proline Promag H 100 PROFIBUS DP Diagnose-Nr. 283 Meldung: F283 Speicherinhalt Messwertstatus Betroffene Messgrößen Quality: Alle verfügbaren Messgrößen Quality Substatus: Maintenance alarm, more diagnosis available Coding (hex): 0x24 Kategorie (NE107): F (Failure) Diagnoseverhalten: Alarm Behebungsmaßnahmen • Gerät rücksetzen.
  • Seite 81 Proline Promag H 100 PROFIBUS DP Diagnose und Störungsbehebung Kategorie (NE107): F (Failure) Diagnoseverhalten: Alarm Behebungsmaßnahmen • DAT-Modul einstecken. • DAT-Modul tauschen. Diagnose-Nr. 383 Meldung: F383 Speicherinhalt Messwertstatus Betroffene Messgrößen Quality: Alle verfügbaren Messgrößen Quality Substatus: Maintenance alarm, more diagnosis...

  • Seite 82: Diagnose Zur Konfiguration

    Diagnose und Störungsbehebung Proline Promag H 100 PROFIBUS DP Diagnose-Nr. 392 Meldung: *392 Special event 10 Messwertstatus Betroffene Messgrößen Quality: • Dichte • Massefluss Quality Substatus: Maintenance alarm, more diagnosis • Normdichte available • Normvolumenfluss • Temperatur Coding (hex): 0x24...
  • Seite 83 Proline Promag H 100 PROFIBUS DP Diagnose und Störungsbehebung • Statuswert Impuls-/Freq.-/Schaltaus- Kategorie (NE107): C (Check) gang • Normdichte Diagnoseverhalten: Warnung • Normvolumenfluss • Temperatur Behebungsmaßnahmen • Volumenfluss Up-/Download aktiv: Warten bis Up-/Download beendet. Diagnose-Nr. 437 Meldung: F437 Konfiguration inkompatibel Messwertstatus Betroffene Messgrößen...
  • Seite 84 Diagnose und Störungsbehebung Proline Promag H 100 PROFIBUS DP Diagnose-Nr. 484 Meldung: C484 Simulation Fehlermodus Messwertstatus Betroffene Messgrößen Quality: • Dichte • Überwachung teilgefülltes Rohr Quality Substatus: Function check • Schleichmengenunterdrückung • Massefluss Coding (hex): 0x3C • Statuswert Impuls-/Freq.-/Schaltaus- Kategorie (NE107):...

  • Seite 85: Diagnose Zum Prozess

    Proline Promag H 100 PROFIBUS DP Diagnose und Störungsbehebung Sevice kontaktieren. Diagnose-Nr. 592 Meldung: *592 Special event 11 Messwertstatus Betroffene Messgrößen Quality: • Dichte • Massefluss Quality Substatus: Function check • Normdichte • Normvolumenfluss Coding (hex): 0x3C • Temperatur Kategorie (NE107): F (Failure) Diagnoseverhalten, konfigurierbar (→...
  • Seite 86 Diagnose und Störungsbehebung Proline Promag H 100 PROFIBUS DP • Normdichte Quality Substatus: Process related, no maintenance • Normvolumenfluss Coding (hex): 0x78 • Temperatur Kategorie (NE107): S (Out of specification) Diagnoseverhalten, konfigurierbar (→  70) Warnung (Werkeinstellung) Behebungsmaßnahmen Umgebungstemp. rund um Sensorgehäuse reduzieren.
  • Seite 87 Proline Promag H 100 PROFIBUS DP Diagnose und Störungsbehebung Diagnose-Nr. 834 Meldung: *834 Prozesstemperatur zu hoch Messwertstatus Betroffene Messgrößen Quality: UNCERTAIN • Dichte • Massefluss Quality Substatus: Process related, no maintenance • Normdichte • Normvolumenfluss Coding (hex): 0x78 • Temperatur...
  • Seite 88 Diagnose und Störungsbehebung Proline Promag H 100 PROFIBUS DP • Volumenfluss Behebungsmaßnahmen Prozessbedingungen prüfen. Diagnose-Nr. 862 Meldung: *862 Messrohr nur z.T. gefüllt Messwertstatus Betroffene Messgrößen Quality: UNCERTAIN • Dichte • Überwachung teilgefülltes Rohr Quality Substatus: Process related, no maintenance • Schleichmengenunterdrückung •...
  • Seite 89 Proline Promag H 100 PROFIBUS DP Diagnose und Störungsbehebung Quality: UNCERTAIN • Dichte • Überwachung teilgefülltes Rohr Quality Substatus: Process related, no maintenance • Schleichmengenunterdrückung • Massefluss Coding (hex): 0x78 • Statuswert Impuls-/Freq.-/Schaltaus- Kategorie (NE107): S (Out of specification) gang •...

  • Seite 90: Anstehende Diagnoseereignisse

    Diagnose und Störungsbehebung Proline Promag H 100 PROFIBUS DP Behebungsmaßnahmen Sevice kontaktieren. Diagnose-Nr. 991 Meldung: *991 Special event 8 Messwertstatus Betroffene Messgrößen Quality: – Quality Substatus: Maintenance alarm, more diagnosis available Coding (hex): 0x24 Kategorie (NE107): F (Failure) Diagnoseverhalten: Alarm Behebungsmaßnahmen...

  • Seite 91: Diagnoseliste

    Proline Promag H 100 PROFIBUS DP Diagnose und Störungsbehebung Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Werkseinstellung Aktuelle Diagnose 1 Diagnoseereignis ist aufge- Zeigt das aktuell aufgetretene Symbol für Diagnose- – treten. Diagnoseereignis mit seiner verhalten, Diagnose- Diagnoseinformation an. code und Kurztext.

  • Seite 92: Ereignis-Logbuch Filtern

    Diagnose und Störungsbehebung Proline Promag H 100 PROFIBUS DP Zum Aufrufen der Behebungsmaßnahmen eines Diagnoseereignisses: • Via Webbrowser • Via Bedientool "FieldCare" (→  69) Zum Filtern der angezeigten Ereignismeldungen (→  92) 12.8.2 Ereignis-Logbuch filtern Milhilfe von Parameter Filteroptionen kann bestimmt werden, welche Kategorie von Ereignismeldungen im Untermenü...

  • Seite 93: Messgerät Zurücksetzen

    Proline Promag H 100 PROFIBUS DP Diagnose und Störungsbehebung Informationsereignis Ereignistext I1444 Verifikation Gerät bestanden I1445 Verifikation Gerät nicht bestanden I1446 Verifikation Gerät aktiv I1457 Nicht bestanden:Verifikat.Messabweichung I1459 Nicht bestanden:Verifikation I/O-Modul I1461 Nicht bestanden: Verifikation Sensor I1462 Nicht bestanden:Verifik. Sensor-Elektr.

  • Seite 94: 12.11 Firmware-Historie

    Diagnose und Störungsbehebung Proline Promag H 100 PROFIBUS DP ENP-Version IP-Adresse Subnet mask Default gateway Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Werkseinstellung Messstellenbezeichnung Bezeichnung für Messstelle eingeben. Max. 32 Zeichen wie Buchsta- Promag 100 DP ben, Zahlen oder Sonderzei- chen (z.B. @, %, /) Seriennummer Zeigt die Seriennummer vom Messgerät.
  • Seite 95 Zur Kompatibilität der Firmewareversion mit der Vorgängerversion, den installierten Gerätebeschreibungsdateien und Bedientools: Angaben im Dokument "Herstellerin- formation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Dow- nload • Folgende Details angeben: – Produktwurzel: z.B. 5H1B –...

  • Seite 96: Wartung

    Messstoff- und Reinigungstemperatur ab. Ersatzdichtungen (Zubehörteil) (→  114) 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie W@M oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.

  • Seite 97: Reparatur

    • Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.

  • Seite 98: Messgerät Entsorgen

    Reparatur Proline Promag H 100 PROFIBUS DP Die Montage- und Anschlussschritte aus den Kapiteln "Messgerät montieren" und "Messgerät anschließen" in sinngemäß umgekehrter Reihenfolge durchführen. Sicher- heitshinweise beachten. 14.5.2 Messgerät entsorgen WARNUNG Gefährdung von Personal und Umwelt durch gesundheitsgefährdende Messstoffe! ‣...

  • Seite 99: Zubehör

    Proline Promag H 100 PROFIBUS DP Zubehör Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.

  • Seite 100: Kommunikationsspezifisches Zubehör

    Betrieb der Messgeräte. Zu jedem Messgerät stehen über den gesamten Lebenszyklus alle relevanten Informationen zur Verfügung: z.B. Gerätestatus, Ersatzteile, gerätespezifische Dokumentation. Die Anwendung ist bereits mit den Daten Ihrer Endress+Hauser Geräte gefüllt; auch die Pflege und Updates des Datenbestandes übernimmt Endress+Hauser. W@M ist verfügbar: •...

  • Seite 101: Technische Daten

    Automatisierungssystem kontinuierlich verschiedene Messwerte in das Messgerät schreiben: • Betriebsdruck zur Steigerung der Messgenauigkeit (Endress+Hauser empfiehlt die Ver- wendung eines Druckmessgeräts für Absolutdruck, z.B. Cerabar M oder Cerabar S) • Messstofftemperatur zur Steigerung der Messgenauigkeit (z.B. iTEMP) •...

  • Seite 102: Ausgang

    Technische Daten Proline Promag H 100 PROFIBUS DP Bei Endress+Hauser sind verschiedene Druck- und Temperaturmessgeräte bestellbar: Kapitel "Zubehör" (→  100) Das Einlesen externer Messwerte wird zur Berechnung folgender Messgrößen empfohlen: Normvolumenfluss Feldbus Das Schreiben der Messwerte vom Automatisierungssystem zum Messgerät erfolgt über PROFIBUS DP.

  • Seite 103: Energieversorgung

    Proline Promag H 100 PROFIBUS DP Technische Daten Protokollspezifische Daten PROFIBUS DP Hersteller-ID 0x11 Ident number 0x1561 Profil Version 3.02 Gerätebeschreibungsdateien Informationen und Dateien unter: (GSD, DTM, DD) • www.endress.com • www.profibus.org Ausgangswerte (vom Messgerät zum Automa- tisierungssystem) Eingangswerte Analog Output 1 (fest zugeordnet)

  • Seite 104: Leistungsmerkmale

    Technische Daten Proline Promag H 100 PROFIBUS DP Stromaufnahme Messumformer Bestellmerkmal Maximale Maximaler "Ausgang" Stromaufnahme Einschaltstrom Option L: PROFIBUS DP 145 mA 18 A (<0,125 ms) Versorgungsausfall • Summenzähler bleiben auf dem zuletzt ermittelten Wert stehen. • Konfiguration bleibt je nach Geräteausführung im Gerätespeicher oder im steckbaren Datenspeicher (HistoROM DAT) erhalten.

  • Seite 105: Elektrische Leitfähigkeit

    Proline Promag H 100 PROFIBUS DP Technische Daten 0.5 % 0.2 % 10 [m/s] 32 [ft/s] A0005531  18 Maximale Messabweichung in % v.M. Temperatur ±3 °C (±5,4 °F) Elektrische Leitfähigkeit Max. Messabweichung nicht spezifiziert. Genauigkeit der Ausgänge v.M. = vom Messwert; v.E. = vom Endwert Bei analogen Ausgängen muss die Ausgangsgenauigkeit für die Messabweichung...

  • Seite 106: Umgebung

    Technische Daten Proline Promag H 100 PROFIBUS DP 16.8 Umgebung Umgebungstemperaturbe- (→  19) reich Lagerungstemperatur Die Lagerungstemperatur entspricht dem Umgebungstemperaturbereich von Messumfor- mer und Messaufnehmer. • Um unzulässig hohe Oberflächentemperaturen zu vermeiden: Messgerät während der Lagerung nicht direkter Sonneneinstrahlung aussetzen.

  • Seite 107: Leitfähigkeit

    Proline Promag H 100 PROFIBUS DP Technische Daten [°F] [°C] 40 60 80 100 120 140 160 [°C] [°F] A0019805 Umgebungstemperatur Messstofftemperatur Raue Umgebung und IP68 nur bis +130 °C (+266 °F) Leitfähigkeit ≥ 5 μS/cm für Flüssigkeiten im Allgemeinen Druck-Temperatur-Kurven Eine Übersicht zu den Druck-Temperatur-Kurven für die Prozessanschlüsse: Techni-...

  • Seite 108: 16.10 Konstruktiver Aufbau

    Technische Daten Proline Promag H 100 PROFIBUS DP Vibrationen (→  20) 16.10 Konstruktiver Aufbau Bauform, Maße Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau" Gewicht Kompaktausführung • Inklusive Messumformer • Gewichtsangaben gelten für Standarddruckstufen und ohne Verpackungsmaterial.

  • Seite 109: Gehäuse Messumformer

    Proline Promag H 100 PROFIBUS DP Technische Daten Werkstoffe Gehäuse Messumformer • Bestellmerkmal "Gehäuse", Option A "Kompakt, Alu beschichtet": Aluminium, AlSi10Mg, beschichtet • Bestellmerkmal "Gehäuse", Option B "Kompakt, hygienisch, rostfrei": Hygieneausführung, rostfreier Stahl 1.4301 (304) • Bestellmerkmal "Gehäuse", Option C "Ultrakompakt, hygienisch, rostfrei": Hygieneausführung, rostfreier Stahl 1.4301 (304)
  • Seite 110 Technische Daten Proline Promag H 100 PROFIBUS DP Gehäuse Messaufnehmer Rostfreier Stahl 1.4301 (304) Messrohre Rostfreier Stahl 1.4301 (304) Messrohrauskleidung PFA (USP Class VI, FDA 21 CFR 177.1550, 3A) Prozessanschlüsse • Rostfreier Stahl 1.4404 (F316L) • PVDF • Klebemuffe aus PVC Auflistung aller erhältlichen Prozessanschlüsse (→...

  • Seite 111: 16.11 Bedienbarkeit

    Proline Promag H 100 PROFIBUS DP Technische Daten Mit aseptischer Formdichtung: • Schweißstutzen (DIN 11850, ASME BPE, ISO 2037) • Clamp (ISO 2852, ISO 2853, DIN 32676, L14 AM7) • Verschraubung (DIN 11851, DIN 11864-1, ISO 2853, SMS 1145) • Flansch DIN 11864-2 Zu den verschiedenen Werkstoffen der Prozessanschlüsse (→...

  • Seite 112: Fernbedienung

    Technische Daten Proline Promag H 100 PROFIBUS DP Fernbedienung Via PROFIBUS DP Netzwerk A0020903 Automatisierungssystem Computer mit PROFIBUS-Netzwerkkarte PROFIBUS DP Netzwerk Messgerät Service-Schnittstelle Service-Schnittstelle (CDI-RJ45) PROFIBUS DP A0021270  20 Anschluss bei Bestellmerkmal "Ausgang", Option L: PROFIBUS DP Service-Schnittstelle (CDI-RJ45) des Messgeräts mit Zugriff auf integrierten Webserver Computer mit Webbrowser (z.B.

  • Seite 113: 16.12 Zertifikate Und Zulassungen

    Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EG-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EG-Konformi- tätserklärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE- Zeichens. C-Tick Zeichen Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communications and Media Authority (ACMA)".

  • Seite 114: 16.13 Anwendungspakete

    Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress +Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Web- site: www.endress.com.

  • Seite 115: 16.15 Ergänzende Dokumentation

    • Die mitgelieferte CD-ROM zum Gerät (je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs!) • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen. Standarddokumentation Kurzanleitung Messgerät...

  • Seite 116: Anhang

    Anhang Proline Promag H 100 PROFIBUS DP Anhang 17.1 Übersicht zum Bedienmenü Die folgenden Tabellen geben eine Übersicht zur gesamten Bedienmenüstruktur mit ihren Menüs und Parametern. Die Seitenzahlangabe verweist auf die zugehörige Beschreibung des Parameters. * = Das Untermenü erscheint nur, wenn dieses zusätzlich bestellt wurde (Dokument "Tech- nische Informationen", Kapitel "Anwendungspakete").

  • Seite 117: Menü "Setup

    Proline Promag H 100 PROFIBUS DP Anhang Alle Summenzähler (→  66) zurücksetzen 17.1.3 Menü "Setup" → (→  48) Setup (→  49) Messstellenbezeichnung Systemeinheiten → (→  49) Volumenflusseinheit (→  50) Volumeneinheit (→  50) Leitfähigkeitseinheit (→  50) (→...
  • Seite 118 Anhang Proline Promag H 100 PROFIBUS DP PV filter time (→  53) Fail safe type (→  53) Fail safe value (→  53) → Schleichmengenunter- drückung (→  54) Zuordnung Prozessgröße (→  54) Einschaltpunkt Schleich- mengenunterdrück. Ausschaltpunkt Schleich- (→...

  • Seite 119: Menü "Diagnose

    Proline Promag H 100 PROFIBUS DP Anhang 1. Nachkommastellen (→  59) 2. Anzeigewert (→  52) 2. Nachkommastellen (→  59) 3. Anzeigewert (→  52) 3. Wert 0%-Bargraph (→  52) (→  52) 3. Wert 100%-Bargraph (→  59) 3.
  • Seite 120 Anhang Proline Promag H 100 PROFIBUS DP Aktuelle Diagnose (→  91) Letzte Diagnose (→  91) Betriebszeit ab Neustart (→  91) Betriebszeit (→  0 Diagnoseliste → (→  91) Diagnose 1…5 (→  91) Ereignis-Logbuch → (→  91) Filteroptionen (→...
  • Seite 121 Proline Promag H 100 PROFIBUS DP Anhang Summenzählerstatus (→  65) (Hex) 1…3 Analog inputs → (→  53) Analog input 1…8 → (→  53) Channel (→  53) Out value Out status Out status Heartbeat → (→  115) Verifikationsausfüh-...

  • Seite 122: Menü "Experte

    Anhang Proline Promag H 100 PROFIBUS DP Spulenstrom-Anstiegs- zeit Potenzial Referenzelek- trode gegen PE → (→  61) Simulation Zuordnung Simulation (→  61) Prozessgröße Wert Prozessgröße (→  61) Simulation Gerätealarm (→  62) Simulation Diagno- (→  62) seereignis Bestellmerkmal "Anwendungspaket", Option EB "Heartbeat Verification + Monitoring", siehe Sonderdokumentation zum Gerät...
  • Seite 123 Proline Promag H 100 PROFIBUS DP Anhang Untermenü "System" System → Anzeige → (→  58) Display language (0104) (→  60) Format Anzeige (0098) (→  52) (→  52) 1. Anzeigewert (0107) 1. Wert 0%-Bargraph (→  52) (0123) (→...
  • Seite 124 Anhang Proline Promag H 100 PROFIBUS DP Diagnoseverhalten → Zuordnung Verhalten von Diagnosenr. 531 (0741) Zuordnung Verhalten von Diagnosenr. 832 (0681) Zuordnung Verhalten von Diagnosenr. 833 (0682) Zuordnung Verhalten von Diagnosenr. 834 (0700) Zuordnung Verhalten von Diagnosenr. 835 (0702) Zuordnung Verhalten von Diagnosenr.
  • Seite 125 Proline Promag H 100 PROFIBUS DP Anhang Normvolumenfluss (→  65) (1851) Temperatur (1853) (→  65) Korrigierte Leitfähigkeit (→  65) (1853) Summenzähler 1…3 → (→  65) Summenzählerwert 1…3 (→  65) (3827–1…3) Summenzählerstatus (→  65) (Hex) 1…3 (3825–1…3) Summenzählerstatus 1…...
  • Seite 126 Anhang Proline Promag H 100 PROFIBUS DP Leitfähigkeitsmessung (6514) → Schleichmengenunter- drückung (→  54) Zuordnung Prozessgröße (1837) (→  54) Einschaltpunkt Schleich- mengenunterdrück. (1805) (→  54) Ausschaltpunkt Schleich- mengenunterdrück. (1804) (→  54) Druckstoßunterdrückung (1806) → Leerrohrüberwachung (→  55) Leerrohrüberwachung...
  • Seite 127 Proline Promag H 100 PROFIBUS DP Anhang Externe Temperatur (6673) Dichtequelle (6615) Eingelesene Dichte (6630) Feste Dichte (6623) Normdichte (1885) → Sensorabgleich Einbaurichtung (1809) (→  56) Integrationszeit (6533) Messperiode (6536) Anpassung Prozessgrö- → ßen Volumenfluss-Offset (1841) Volumenflussfaktor (1846) Massefluss-Offset...
  • Seite 128 Anhang Proline Promag H 100 PROFIBUS DP Untermenü "Kommunikation" Kommunikation → PROFIBUS DP configu- → (→  52) ration Address mode (1468) Geräteadresse (1462) (→  52) Ident number selector (1461) PROFIBUS DP info → Status PROFIBUS Master Config (1465)
  • Seite 129 Proline Promag H 100 PROFIBUS DP Anhang Seriennummer (1481) Diagnostics (1482) Diagnostics mask (1484) Device certification (1486) Factory reset (1488) Descriptor (1489) Device message (1490) Device install date (1491) Ident number selector (1461) Hardware lock (1499) Feature supported (1477) Feature enabled (1476)
  • Seite 130 Anhang Proline Promag H 100 PROFIBUS DP Target mode Mode block actual Mode block permitted Mode block normal Alarm summary Batch ID Batch operation Batch phase Batch Recipe Unit Proce- dure Out value Out status Out status PV scale lower range...
  • Seite 131 Proline Promag H 100 PROFIBUS DP Anhang Hi alarm state Lo alarm value Lo alarm state Lo Lo alarm value Lo Lo alarm state Simulate enabled Simulate value Simulate status Out unit text Untermenü "Discrete inputs" Discrete inputs → Discrete input 1…2 →...
  • Seite 132 Anhang Proline Promag H 100 PROFIBUS DP Fail safe type Fail safe value Simulate enabled Simulate value Simulate status Untermenü "Analog inputs" Analog outputs → Analog output 1…2 → (→  53) Tag description Static revision Strategy Alert key Target mode...
  • Seite 133 Proline Promag H 100 PROFIBUS DP Anhang Output channel Fail safe time Fail safe type Fail safe value RCAS out value RCAS out status Position value Position status Setpoint deviation Simulate enabled Simulate value Simulate status Increase close Out value...
  • Seite 134 Anhang Proline Promag H 100 PROFIBUS DP Batch ID Batch operation Batch phase Batch Recipe Unit Proce- dure Set point value Set point status Out value Out status Out status Readback value Readback status RCAS in value RCAS in status...
  • Seite 135 Proline Promag H 100 PROFIBUS DP Anhang Alert key (3803) Target mode (3834) Mode block actual (3801) Mode block permitted (3828) Mode block normal (3824) Alarm summary (3809) Batch ID (3804) Batch operation (3805) Batch phase (3806) Batch Recipe Unit Proce- dure (3807) Summenzählerwert 1…3...
  • Seite 136 Anhang Proline Promag H 100 PROFIBUS DP Hi alarm value (3812) Hi alarm state (3811) Lo alarm value (3818) Lo alarm state (3817) Lo Lo alarm value (3821) Lo Lo alarm state (3820) Untermenü "Diagnose" Diagnose → (→  67) Aktuelle Diagnose (→...
  • Seite 137 Proline Promag H 100 PROFIBUS DP Anhang Min/Max-Werte → Min/Max-Werte zurück- setzen (6151) → Hauptelektronik-Tem- peratur Minimaler Wert (6547) Maximaler Wert (6545) Temperatur → Minimaler Wert (6030) Maximaler Wert (6029) Heartbeat → (→  115) → Heartbeat Grundein- stellungen Anlagenbetreiber (2754) Ort (2751) Verifikationsausfüh-...
  • Seite 138 Anhang Proline Promag H 100 PROFIBUS DP Sensor (12152) Sensor-Elektronikmodul (12151) I/O-Modul (12145) Monitoring-Ergebnisse → Rauschen (12158) Spulenstrom-Anstiegs- zeit (12150) Potenzial Referenzelek- trode gegen PE (12155) Simulation → (→  61) (→  61) Zuordnung Simulation Prozessgröße (1810) (→  61) Wert Prozessgröße...

  • Seite 139: Stichwortverzeichnis

    Proline Promag H 100 PROFIBUS DP Stichwortverzeichnis Stichwortverzeichnis Aufbau, Erläuterung ..... . . 69 FieldCare ....... 68 Anforderungen an Personal .
  • Seite 140 Stichwortverzeichnis Proline Promag H 100 PROFIBUS DP Webserver ......44 Herstellungsdatum ..... . . 13, 14 Elektrodenbestückung .
  • Seite 141 Proline Promag H 100 PROFIBUS DP Stichwortverzeichnis Vorbereiten für Montage ....21 Parametereinstellungen schützen ....62 Messgerät anschließen .
  • Seite 142 Stichwortverzeichnis Proline Promag H 100 PROFIBUS DP Transport Messgerät ......16 Typenschild Zertifikate ....... . 113 Messaufnehmer .
  • Seite 144 www.addresses.endress.com...

Inhaltsverzeichnis
