Proline Promag H 200

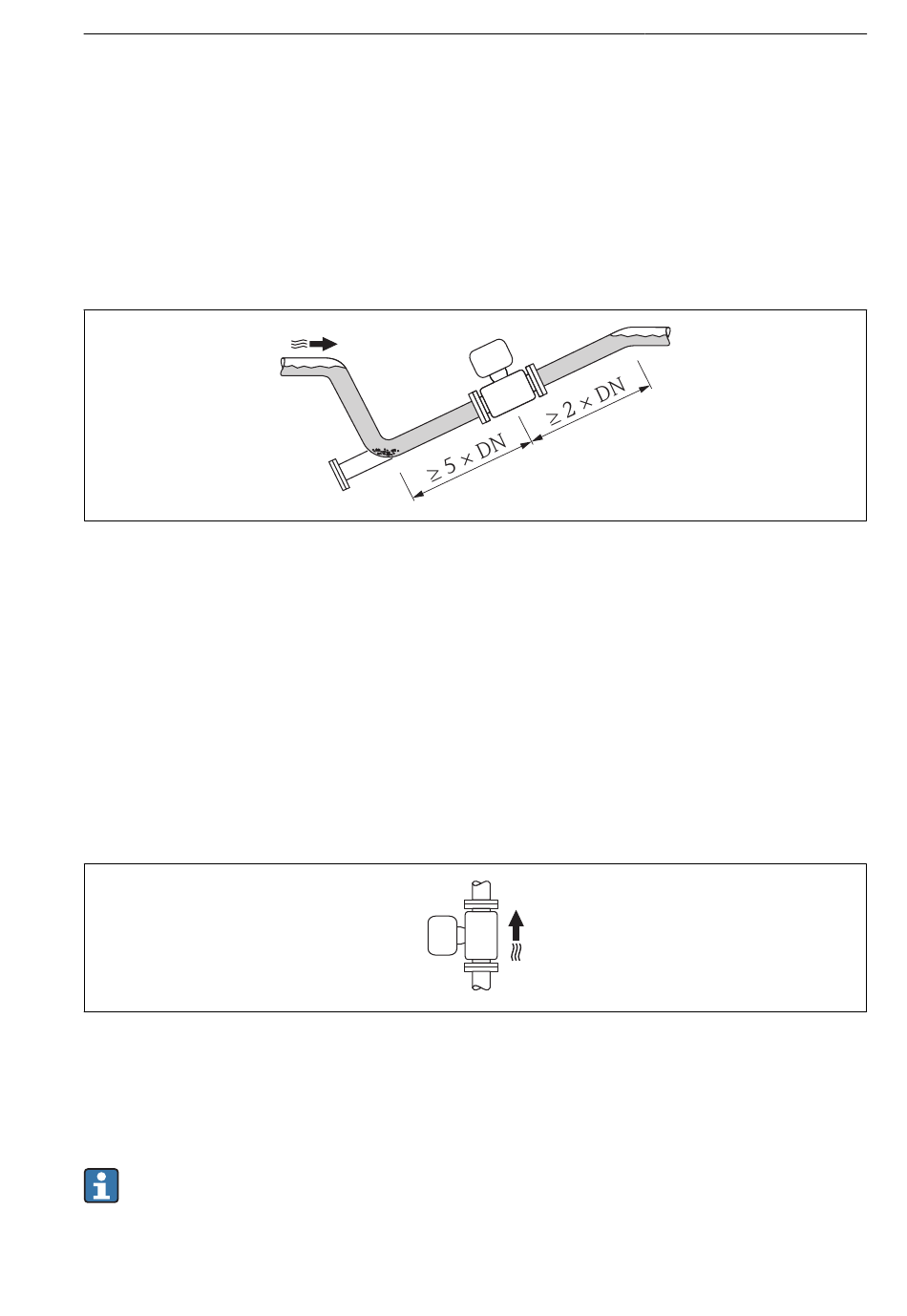

Bei teilgefülltem Rohr
Bei teilgefüllter Rohrleitung mit Gefälle: Dükerähnliche Einbauweise vorsehen. Die Messstoff-
überwachungsfunktion (MSÜ) bietet zusätzliche Sicherheit, um leere oder teilgefüllte Rohrlei-
tungen zu erkennen.
• Messaufnehmer nicht an der tiefsten Stelle des Dükers montieren: Gefahr von Feststoffan-
sammlungen.
• Empfehlenswert ist der Einbau einer Reinigungsklappe.

Einbaulage

Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend
der Durchflussrichtung einzubauen.
Durch eine optimale Einbaulage können sowohl Gas- und Luftansammlungen als auch störende
Ablagerungen im Messrohr vermieden werden.
Vertikal
Diese Einbaulage ist optimal bei leerlaufenden Rohrsystemen und beim Einsatz der Messstoff-
überwachung.
Horizontal
Die Messelektrodenachse muss waagerecht liegen. Dadurch wird eine kurzzeitige Isolierung der
beiden Messelektroden infolge mitgeführter Luftblasen vermieden.
Die Messstoffüberwachung bei horizontaler Einbaulage funktioniert nur, wenn das Mes-
sumformergehäuse nach oben gerichtet ist. Ansonsten ist nicht gewährleistet, dass die
Messstoffüberwachung bei teilgefülltem oder leerem Messrohr wirklich anspricht.
Endress+Hauser
Montage
A0017063
A0015591
