EX-6121

7. DIP-Schalter Einstellungen

Es gibt einen 4-Pin DIP-Schalter im inneren auf der Platine der EX-6121. Hierzu müssen Sie die
zwei Schrauben auf den Seiten der EX-6121 herausschrauben und das obere Gehäuse lösen. In
den meisten Fällen müssen Sie an dem DIP-Schalter keine Änderungen vornehmen! Der DIP-

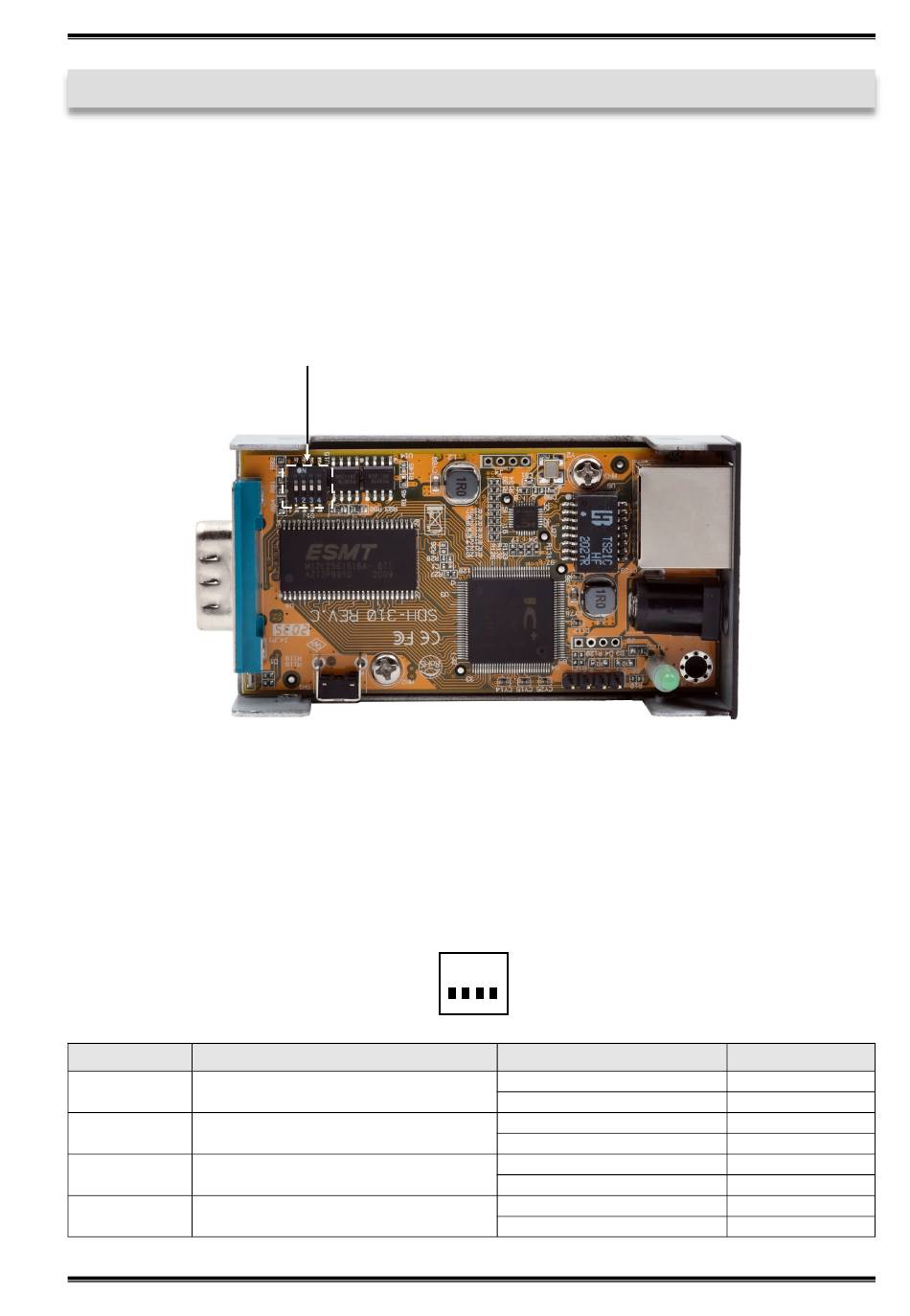

Schalter ist bei Werksauslieferung auf „OFF" gesetzt. Wo der DIP-Schalter sich auf der Platine
befindet, entnehmen Sie bitte dem folgenden Bild auf Seite 13. Aus der nachfolgenden Tabellen
auf Seite 13 können Sie die Einstellung der DIP-Schalter entnehmen.
Wichtig!
RS-232: Bitte stellen Sie sicher, dass alle Schalterpins auf „OFF" gesetzt werden MÜSSEN!
RS-422 & RS-485: Die Schalterpins sind wie folgt definiert:
Pin1: Aktivieren Sie den 1K-Pull-Up-Widerstand des RX+
Pin2: Aktivieren Sie den 1K-Pull-Down-Widerstand des RX-
Pin3: Aktivieren des 120 Ohm Abschlusswiderstandes zwischen RX+ und RX-
Schalterpin
1
1K-Pull-Up-Widerstand des RX+
2
1K-Pull-Down-Widerstand des RX-
3
4
© Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved
DIP-Schalter
für Port 1
Funktion
120 Ohm Widerstand
Ohne Funktion
ON
1
2
3
4
Pin Position
OFF (Werkseinstellung)
ON
OFF (Werkseinstellung)
ON
OFF (Werkseinstellung)
ON
OFF (Werkseinstellung)
ON
13
Deutsch
Beschreibung
Inaktiv
Aktiv
Inaktiv
Aktiv
Inaktiv
Aktiv
-
-
