Blockschaltbild - Endress+Hauser RIA45 Betriebsanleitung

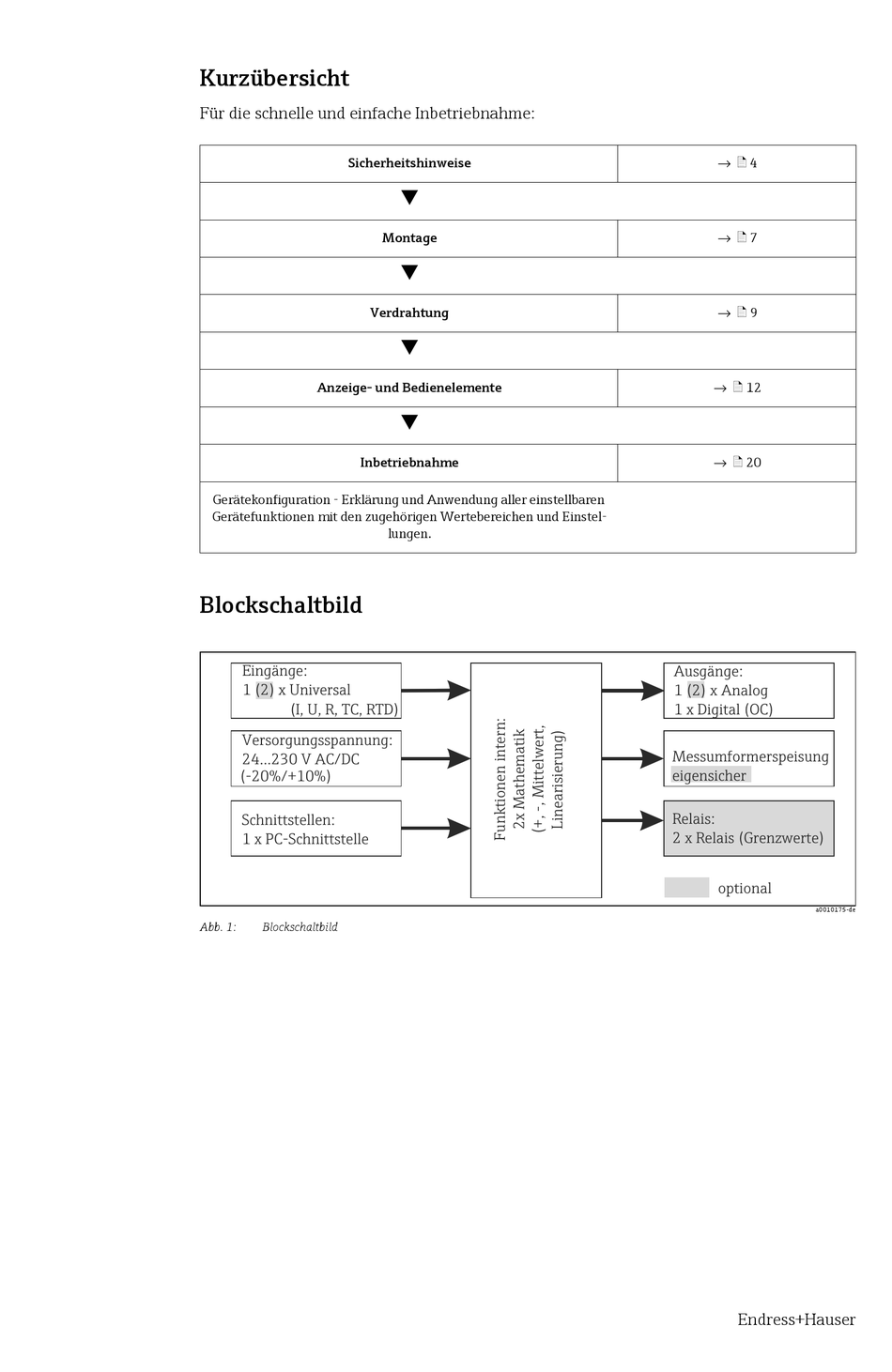

Kurzübersicht
Für die schnelle und einfache Inbetriebnahme:
Sicherheitshinweise
Anzeige- und Bedienelemente
Inbetriebnahme
Gerätekonfiguration - Erklärung und Anwendung aller einstellbaren
Gerätefunktionen mit den zugehörigen Wertebereichen und Einstel-

Blockschaltbild

Eingänge:
1 (2) x Universal
(I, U, R, TC, RTD)
Versorgungsspannung:
24...230 V AC/DC
(-20%/+10%)
Schnittstellen:
1 x PC-Schnittstelle
Abb. 1: Blockschaltbild
Æ
Montage
Æ
Verdrahtung
Æ
Æ
lungen.
→ ä 4
→ ä 7
→ ä 9
→ ä 12
→ ä 20
Ausgänge:
1 (2) x Analog
1 x Digital (OC)
Messumformerspeisung
eigensicher
Relais:
2 x Relais (Grenzwerte)
optional
a0010175-de
