2.5. HT – Kompaktversion mit integriertem Steuergerät
Die Kompaktversion HT ist mit einer 6° Welle ausgerüstet und erzielt einen Volumenstrom von
50 – 5000 l/h.
Die Bedienung einer QF4400SU-HT erfolgt über ein Steuerpanel:
Schaltereinstellung
Auswahl Modus
beim Einschalten
am Bedienpanel
der Pumpe
INT
INT
EXT
EXT
(voreingestellt)
Fehlercodes:
err1:
offener Kontakt Stromausgang
err2:
Analogeingang außerhalb Bereich (> 10.5V bzw. <3.5mA / > 21 mA)
err3:
Interne Versorgungsspannung zu niedrig
err4:
Interne Versorgungsspannung zu hoch
Achtung:
Die
optimale
voreingestellten Parameter können
fachkundiges Personal geändert werden.
ACHTUNG!
Die beigefügte Bedienungsanleitung des „SEW–Motors" beachten!
QF4400SU-HT Pumpe
Motor: SEW CMP71
Drehzahl Regelung: Digital Steuerpanel oder Analogeingang 4-20mA
Beschreibung der INT/EXT Modi:
Für manuelle Bedienung (Drehzahlvorgabe und Start/Stopp)
der Pumpe über das Bedienpanel.
Für externe Bedienung der Pumpe mittels analogem
Eingangssignal. Voreinstellung ist 4-20mA. In diesem Modus
sind die Tasten des Panels gesperrt. Weitere Details siehe
Stromlaufplan.
Wichtig: Für externe Bedienung im EXT Modus muss der
Schalter auf der Rückseite beim Einschalten der Pumpe auf
EXT gestellt sein.

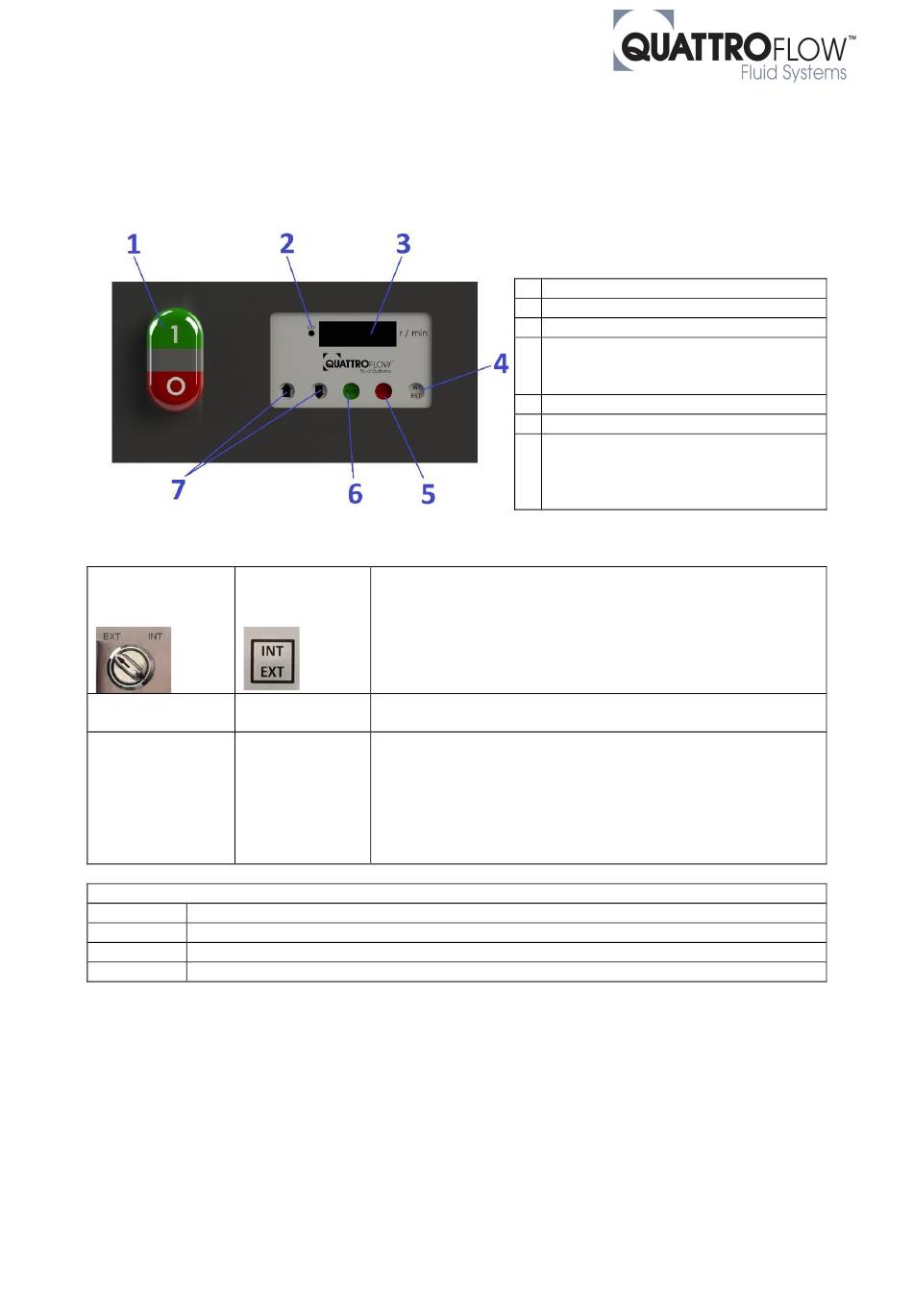

Motor–Einstellungen
über DIP-Schalter auf der Panelrückseite
1
An-/Aus-Schalter
LED „extern"
2
3
Anzeige im Display (max. 1200)
4
Umschaltung der Steuerquelle
INT=Panel (LED ext ist aus)
EXT=Analogsignal (LED ext. ist an)
5
STOP = Anhalten der Pumpe
6
RUN = Starten der Pumpe
7
Pfeil nach oben =
Drehzahlvergrößerung
Pfeil nach unten =
Drehzahlverminderung
sind
vom
Werk
aus
QF4400SU; Ausgabe 2021-10; Seite 7 von 22
