Bild 4-2
Bild 4-3
Fremdlüfter
Der Fremdlüfter ist über die elfte Stelle der Bestellnummer kodiert, z. B. 1PH8......0. Die
Bestellnummer und damit die eingebaute Fremdlüftervariante (drückend oder saugend) finden
Sie auf dem Leistungsschild der Maschine.
Maschinen mit Rohranschluss
An Maschinen, die entsprechend der vorgesehenen Kühlart für Rohranschluss und / oder
Fremdlüfterbetrieb vorgesehen sind, müssen Sie Rohre und Lüfter in geeigneter Bauart und
Dimensionierung montieren und anschließen. Ein Adapter wird nicht mitgeliefert.
SIMOTICS M-1PH8 1PH818., 1PH822., 1PH828. forced ventilated
Betriebsanleitung 08/2015

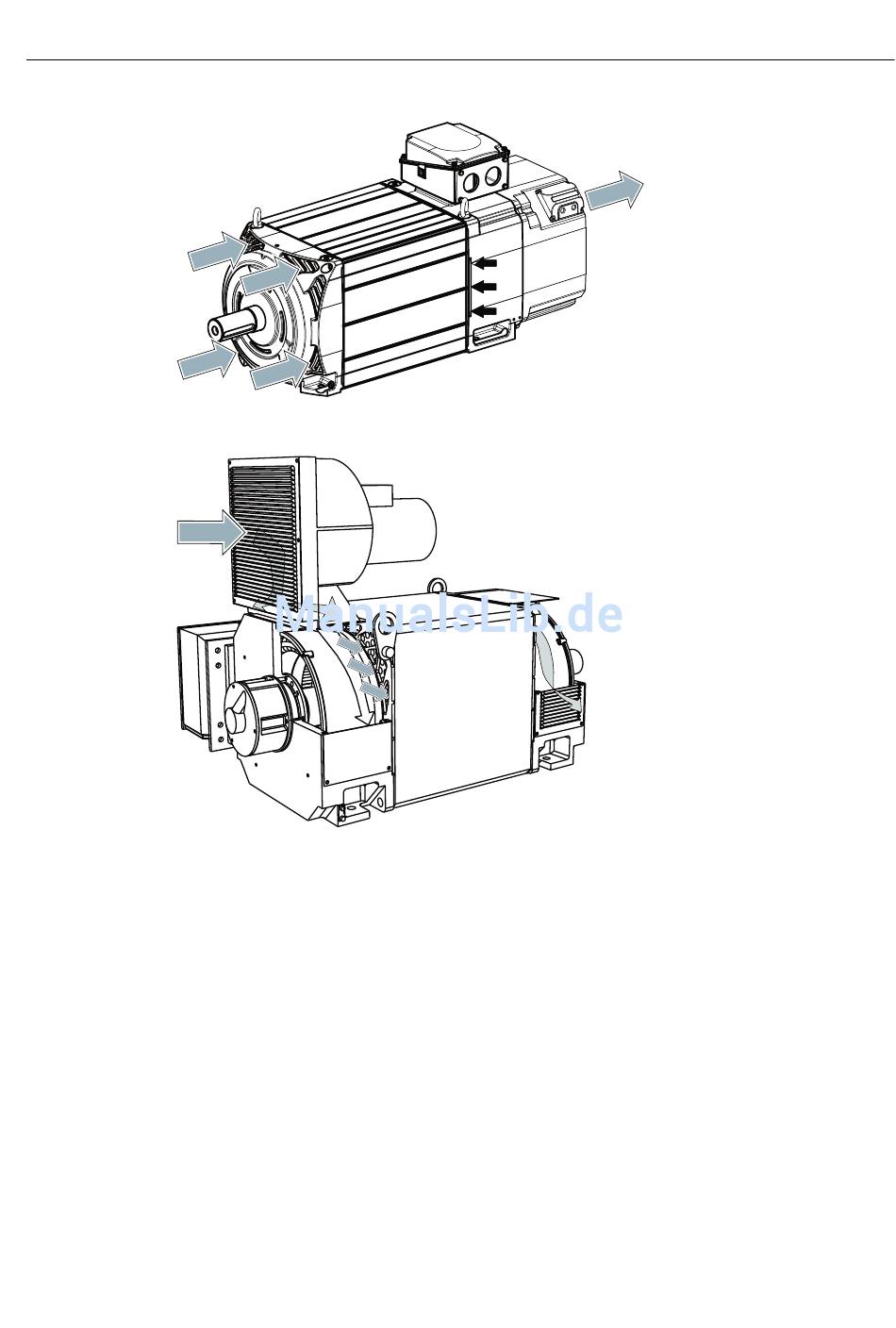

Bypass bei 1PH822. bei IP23
Luftführung von NDE-Seite nach DE-Seite (Prinzipdarstellung Typ 1PH828.) bei IP55
4.4 Kühlung fremdbelüfteter Motoren sicherstellen
Einsatzvorbereitung
29
