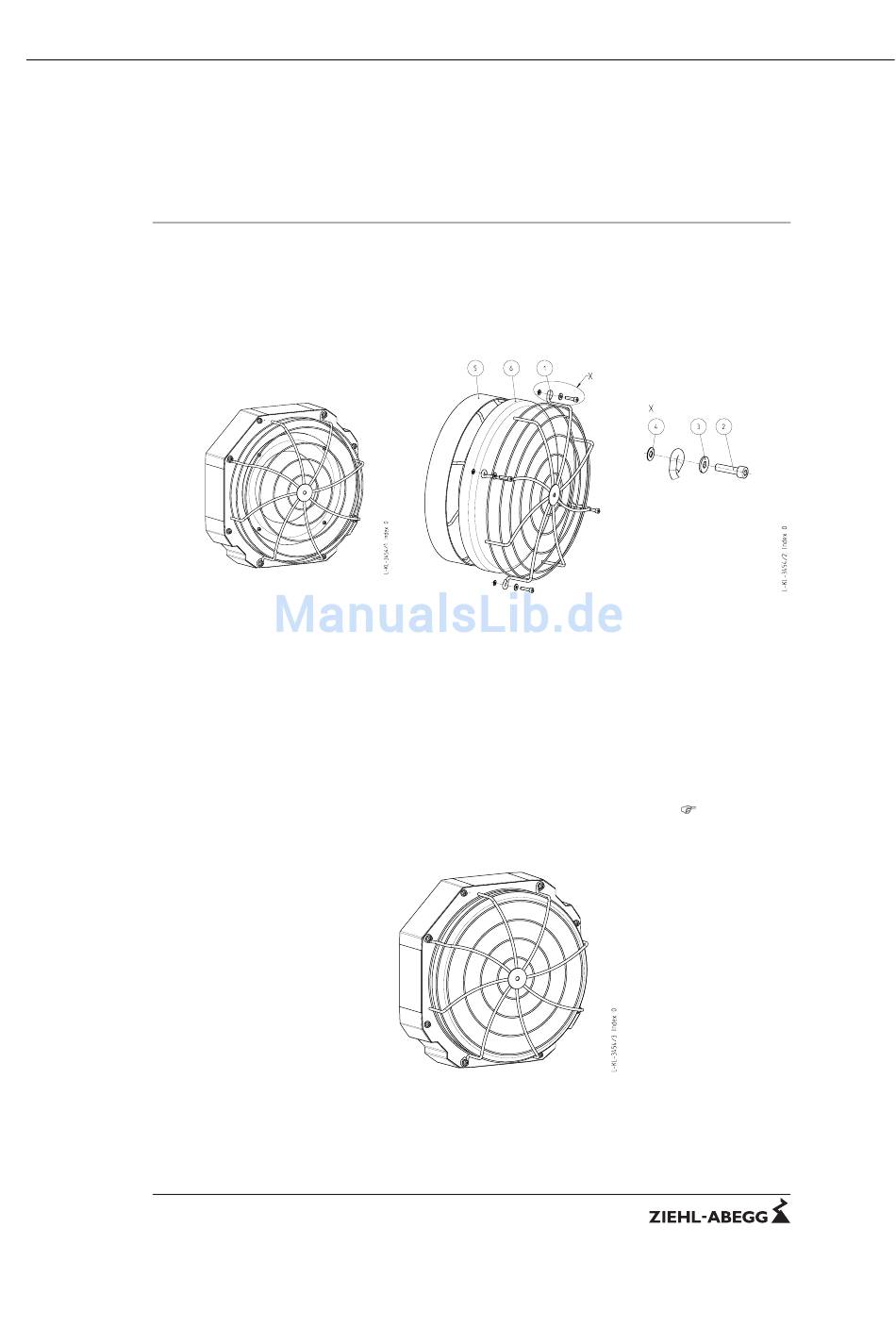

Montage Filtereinheit

Für die Montage der Filtereinheit muss das Schutzgitter abgenommen werden.
Zusätzlich sind folgende Bauteile erforderlich:
• Filterkorb "5"
• Filter "6" nach DIN EN 779 Filterklasse G3
1 Schutzgitter
2 4 x Schrauben für Befestigung Schutzgitter
3 4 x Kontaktscheiben
4 4 x Verliersicherungen
5 Filterkorb
6 Filter
Vorgehensweise
1. 4 Schrauben "2" lösen und das Schutzgitter "1" entfernen.
2. Schrauben "2", Kontaktscheiben "3" und die Verliersicherungen "4" verbleiben am Schutzgitter.
3. Filtereinheit zusammen fügen. Bestehend aus: Schutzgitter "1", Befestigungsteile "2", "3", "4",
Filterkorb "5" und Filter "6". Es ist darauf zu achten, dass der Filter mittig eingelegt wird und mit
dem Blechring des Filterkorbes "5" überlappt.
4. Komplette Filtereinheit am Ventilator befestigen, Anzugsmomente beachten
ventilatoren Bauform GR.
Ventilator mit Filtereinheit
Filter wechseln
1. 4 Schrauben "2" lösen und die komplette Filtereinheit vom Ventilator entfernen.
2. Schutzgitter "1" vom Filterkorb "5" trennen und den Filter "6" entfernen. Die jeweils vier Schrau-
ben "2", Kontaktscheiben "3" und Verliersicherung "4" verbleiben am Schutzgitter "1".
3. Filtereinheit mit neuem Filter nach DIN EN 779 - G3 wie unter "Montage Filtereinheit" beschrieben
wieder zusammenfügen und am Ventilator befestigen.
Montage der Filtereinheit
Art.-Nr. 00702801-D
13/27
